硬碟背板接頭

請參閱本節，以找出硬碟背板上的接頭。

視伺服器配置而定，伺服器支援下列背板：

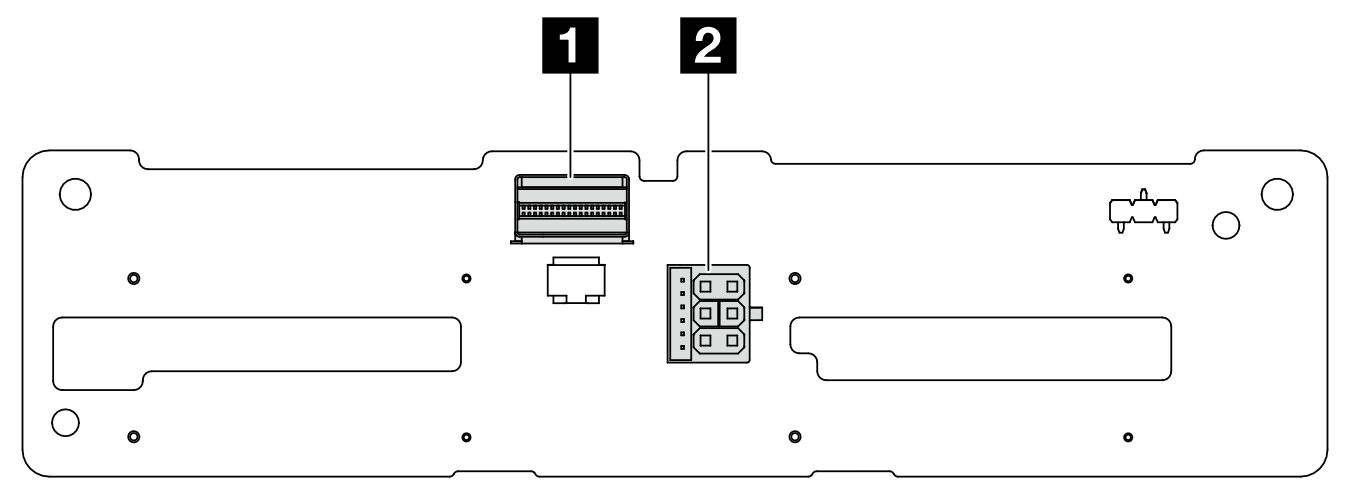

8 x 2.5 吋 SAS/SATA 前方背板​



1 SAS 接頭2 電源接頭

8 x 2.5 吋 AnyBay 前方背板​



1 NVMe 6-7 接頭2 NVMe 4-5 接頭
3 SAS 接頭4 電源接頭
5 NVMe 2-3 接頭6 NVMe 0-1 接頭

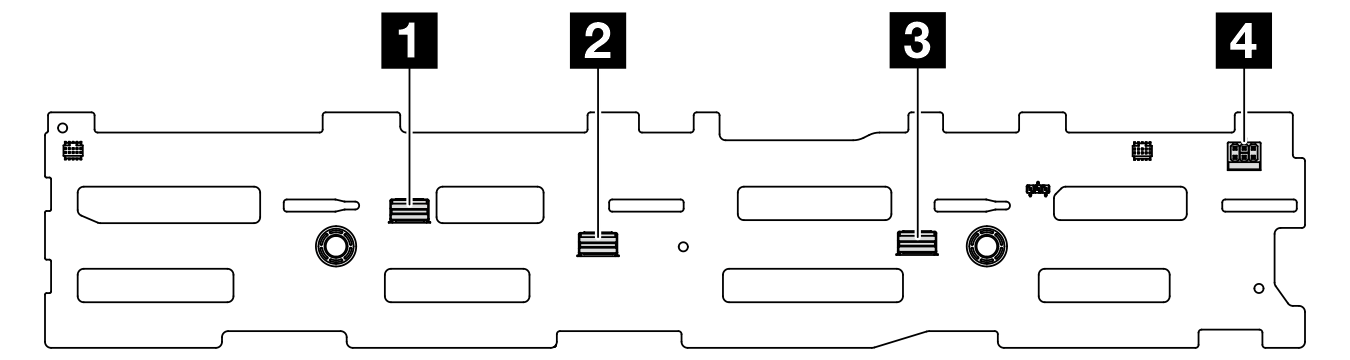

12 x 3.5 吋 SAS/SATA 前方背板​



1 SAS 2 接頭2 SAS 1 接頭
3 SAS 0 接頭4 電源接頭

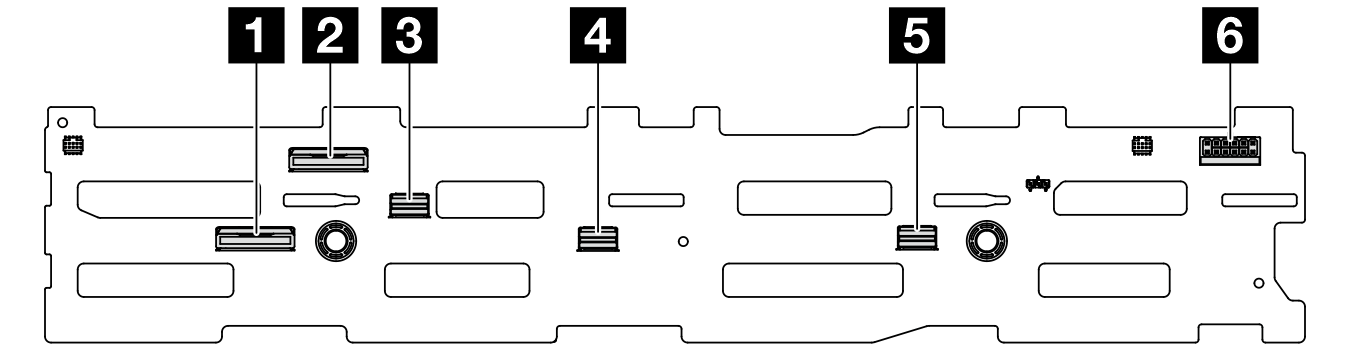

12 x 3.5 吋 AnyBay 前方背板​



1 NVMe 10-11 接頭2 NVMe 8-9 接頭
3 SAS 2 接頭4 SAS 1 接頭
5 SAS 0 接頭6 電源接頭

4 x 2.5 吋 SAS/SATA 中間/後方背板​



1 SAS 接頭2 電源接頭

4 x 2.5 吋 AnyBay 中間/後方背板​



1 NVMe 2-3 接頭2 SAS 接頭
3 電源接頭4 NVMe 0-1 接頭

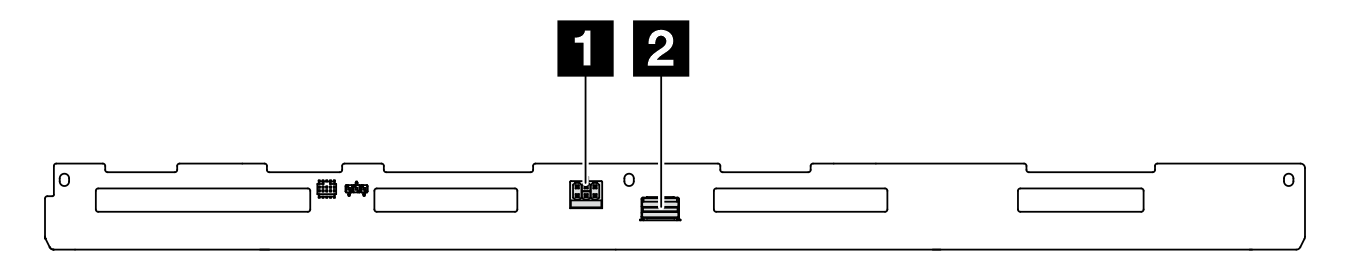

4 x 3.5 吋 SAS/SATA 後方背板​



1 電源接頭2 SAS 接頭

8 x 2.5 吋 SAS/SATA 後方背板​



1 SAS 1 接頭2 電源接頭
3 SAS 0 接頭

E3.S 硬碟背板​



1 機槽 02 機槽 1
3 機槽 24 機槽 3
5 電源接頭

前方 M.2 開機背板及控制器板​

圖 1. 前方 M.2 開機背板

圖 2. 前方 M.2 控制器板

1 電源接頭1 信號接頭

後方 M.2 背板​



1 信號接頭2 電源接頭
