Connecteurs de fond de panier d'unité

Consultez cette section pour localiser les connecteurs présents sur les fonds de panier d’unité.

Le serveur prend en charge les fonds de panier suivants, en fonction des configurations du serveur :

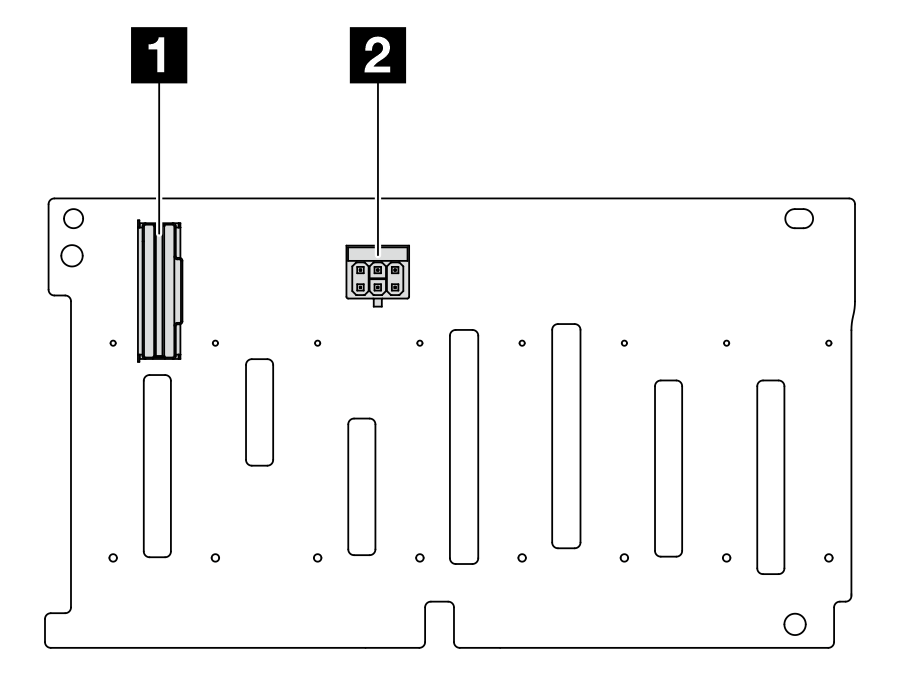

Fond de panier avant SAS/SATA 8 x 2,5 pouces​



1 Connecteur SAS2 Connecteur d’alimentation

Fond de panier avant AnyBay 8 x 2,5 pouces​



1 Connecteur NVMe 6 à 72 Connecteur NVMe 4 à 5
3 Connecteur SAS4 Connecteur d’alimentation
5 Connecteur NVMe 2 à 36 Connecteur NVMe 0 à 1

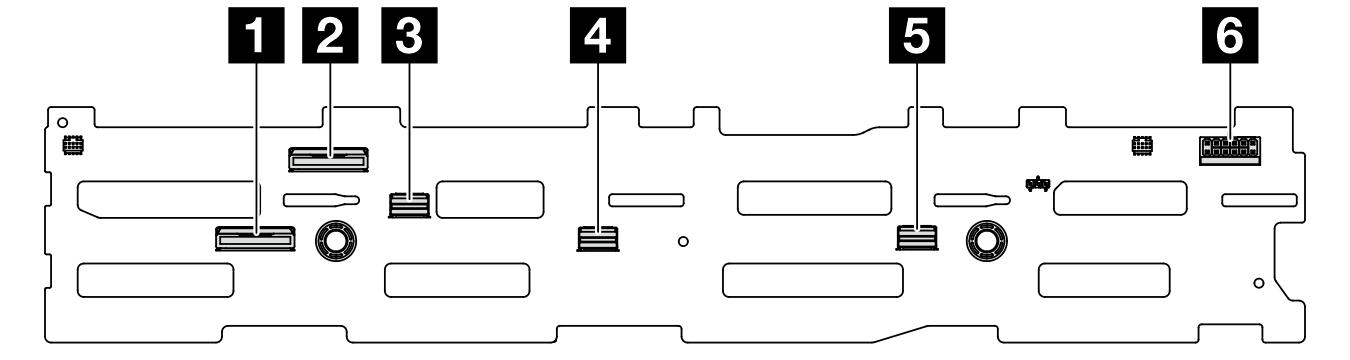

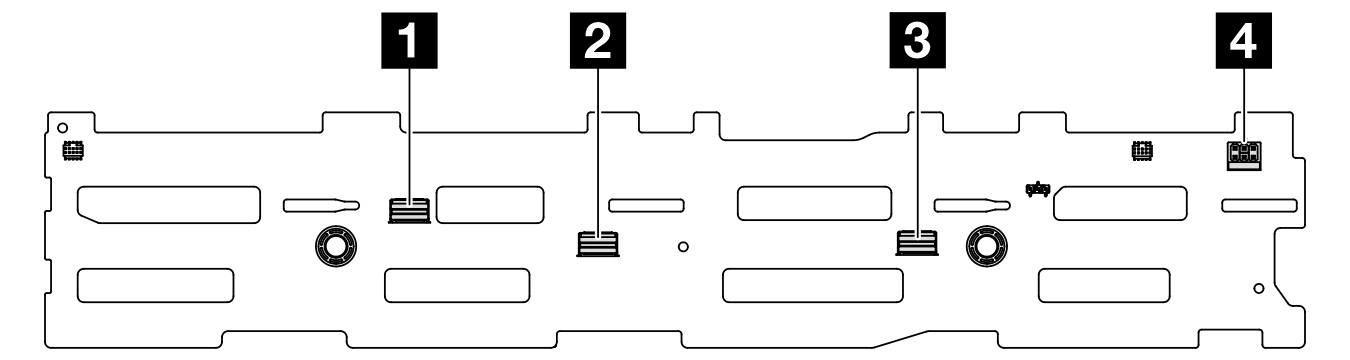

Fond de panier avant SAS/SATA 12 x 3,5 pouces​



1 Connecteur SAS 22 Connecteur SAS 1
3 Connecteur SAS 04 Connecteur d’alimentation

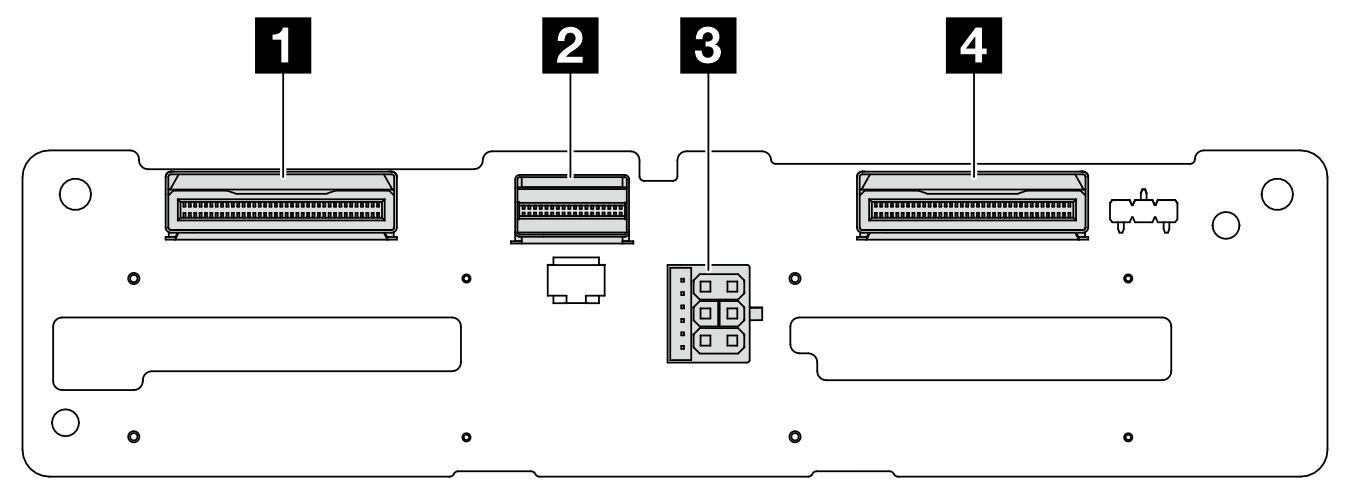

Fond de panier avant AnyBay 12 x 3,5 pouces​



1 Connecteur NVMe 10 à 112 Connecteur NVMe 8 à 9
3 Connecteur SAS 24 Connecteur SAS 1
5 Connecteur SAS 06 Connecteur d’alimentation

Fond de panier central/arrière SAS/SATA 4 x 2,5 pouces​



1 Connecteur SAS2 Connecteur d’alimentation

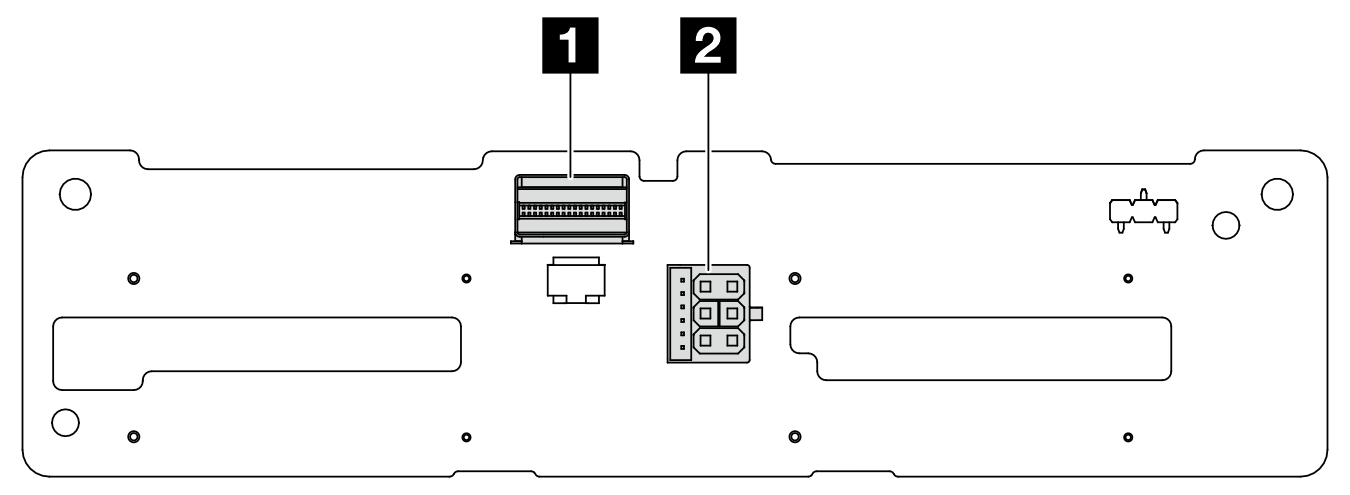

Fond de panier central/arrière 4 x 2,5 pouces AnyBay​



1 Connecteur NVMe 2 à 32 Connecteur SAS
3 Connecteur d’alimentation4 Connecteur NVMe 0 à 1

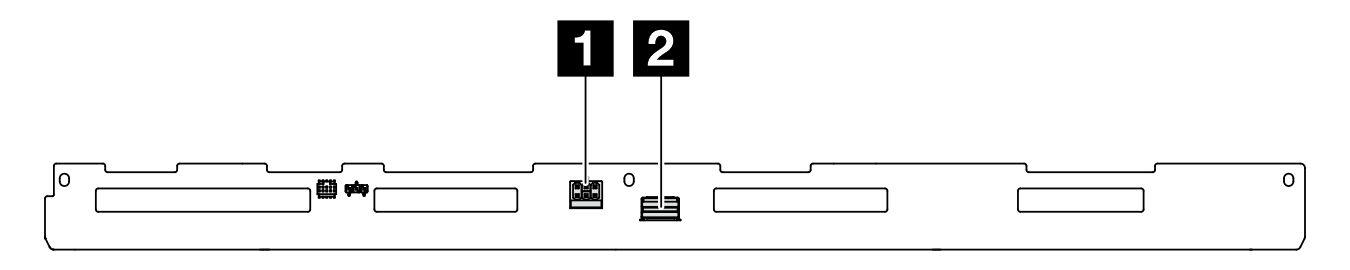

Fond de panier arrière SAS/SATA 4 x 3,5 pouces​



1 Connecteur d’alimentation2 Connecteur SAS

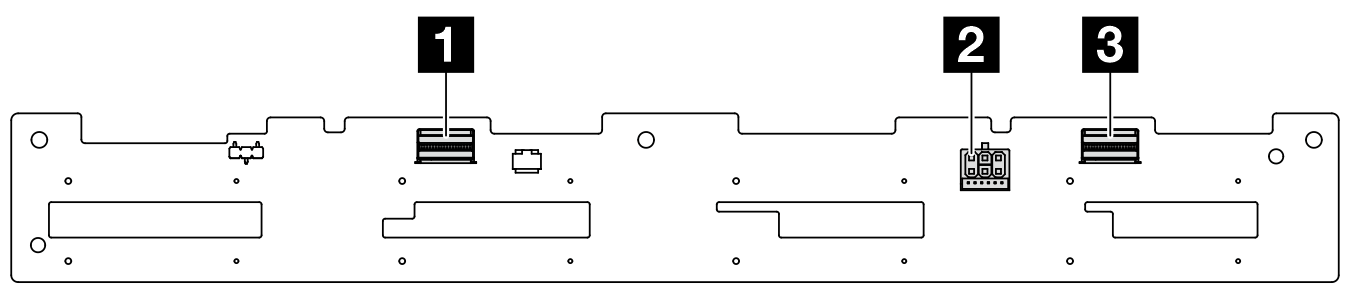

Fond de panier arrière SAS/SATA 8 x 2,5 pouces​



1 Connecteur SAS 12 Connecteur d’alimentation
3 Connecteur SAS 0

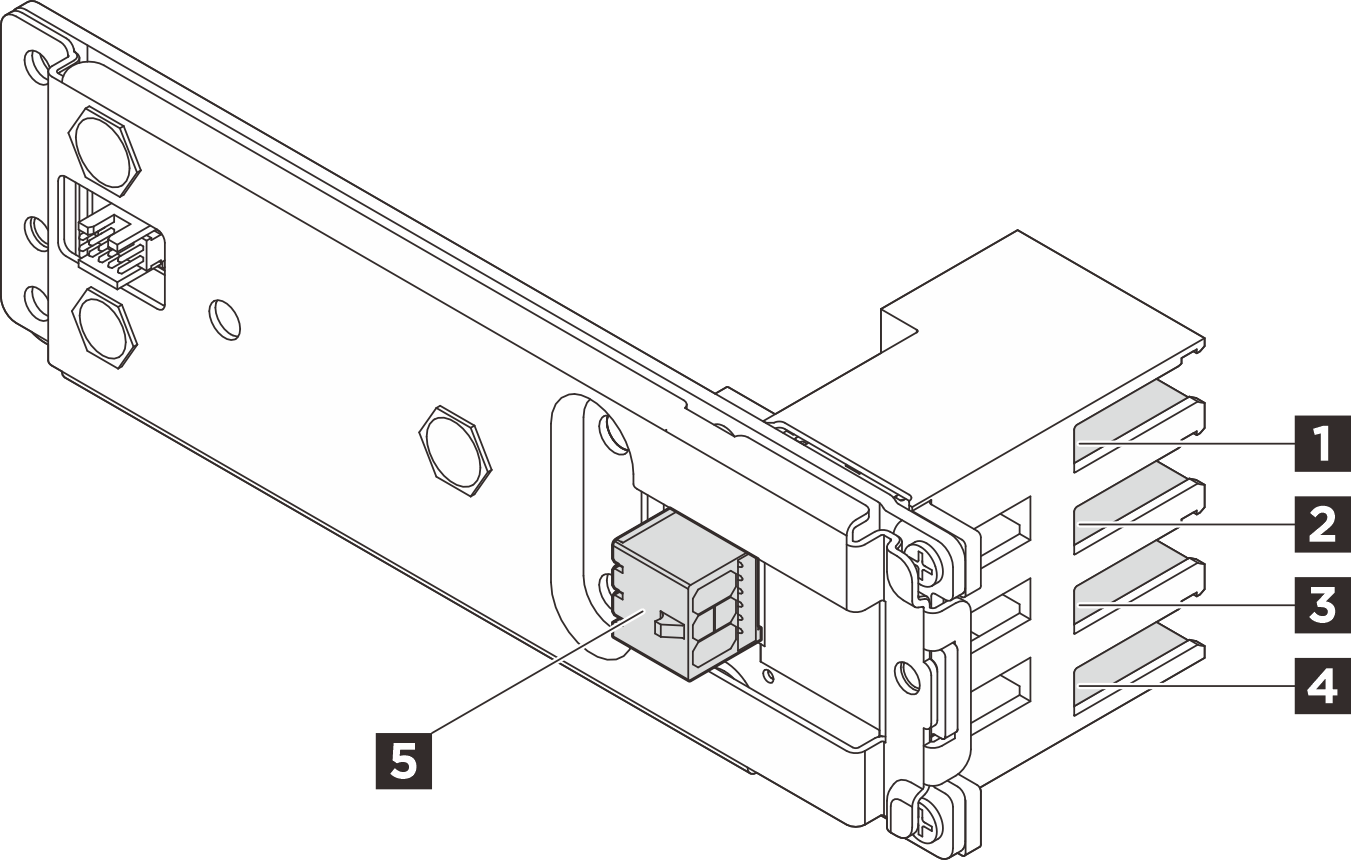

Fond de panier d’unité E3.S​



1 Baie 02 Baie 1
3 Baie 24 Baie 3
5 Connecteur d'alimentation

Fond de panier de démarrage M.2 et carte contrôleur avant​

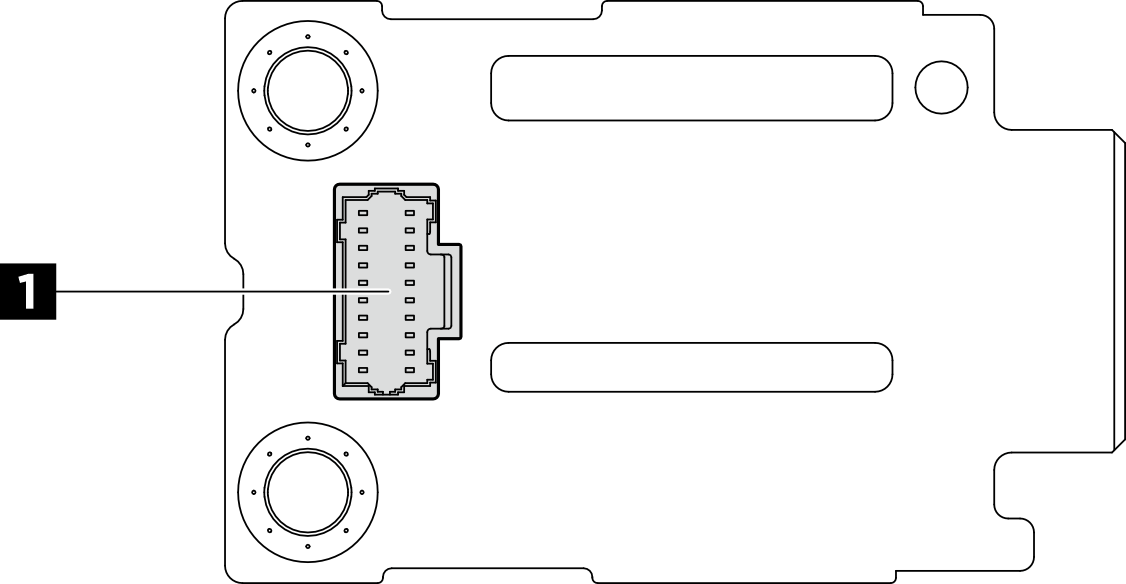

Figure 1. Fond de panier de démarrage M.2 avant

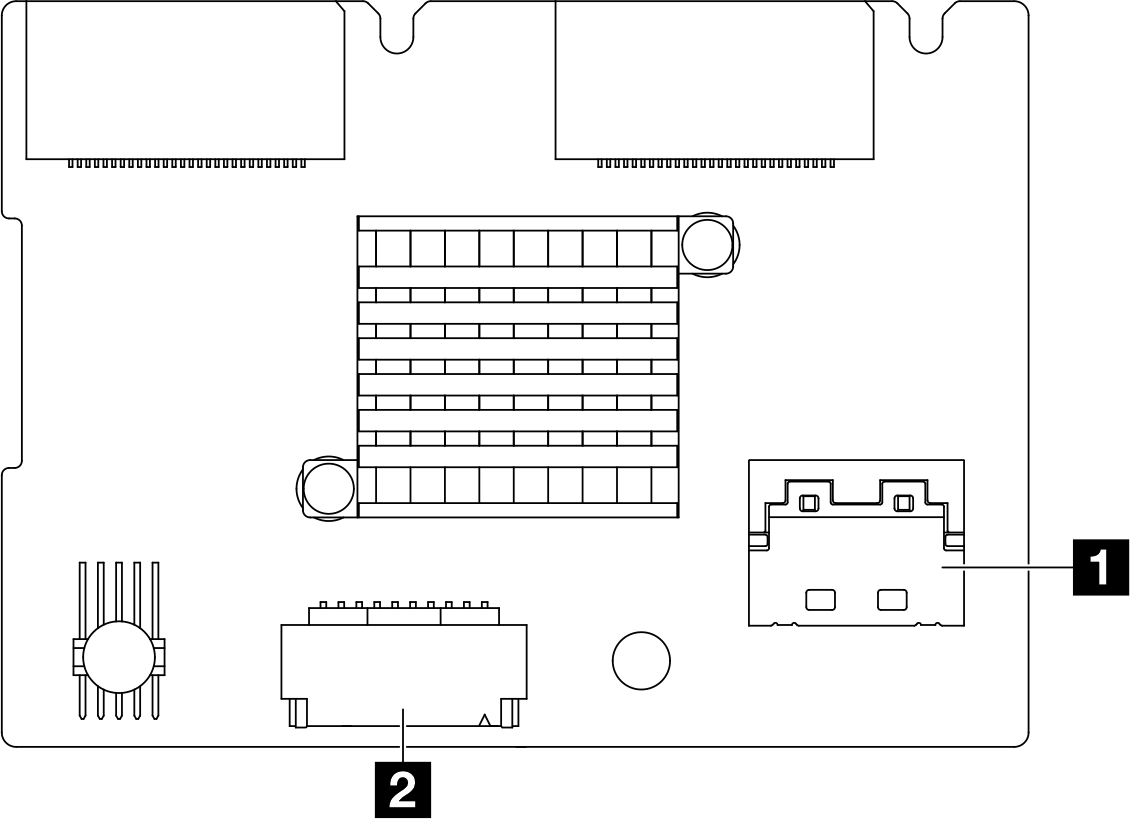

Figure 2. Carte contrôleur M.2 avant

1 Connecteur d’alimentation1 Connecteur d’interface

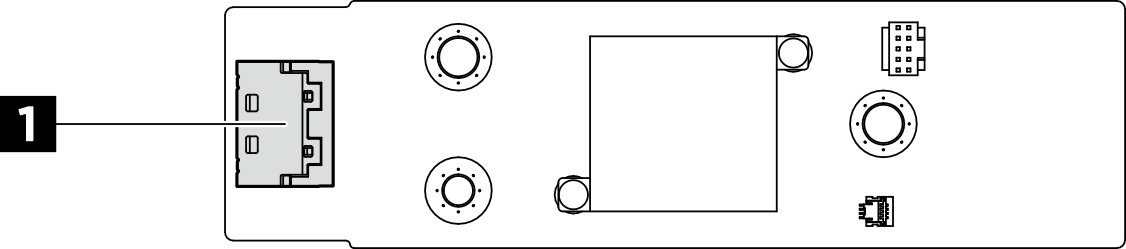

Fond de panier M.2 arrière​



1 Connecteur d’interface2 Connecteur d’alimentation
