Lenovo Processor Neptune® Core Module cable routing

La présente section fournit des informations sur le cheminement des câbles du Processor Neptune Core Module.

Remarque
Pour une meilleure organisation des câbles, il est nécessaire d’installer les tuyaux et le module de capteur de détection de fuites sur un support adapté et de veiller à ce que le module soit solidement installé dans les pattes de retenue. Pour en savoir plus, consultez l'illustration ci-dessous ou Installation du Lenovo Processor Neptune Core Module.

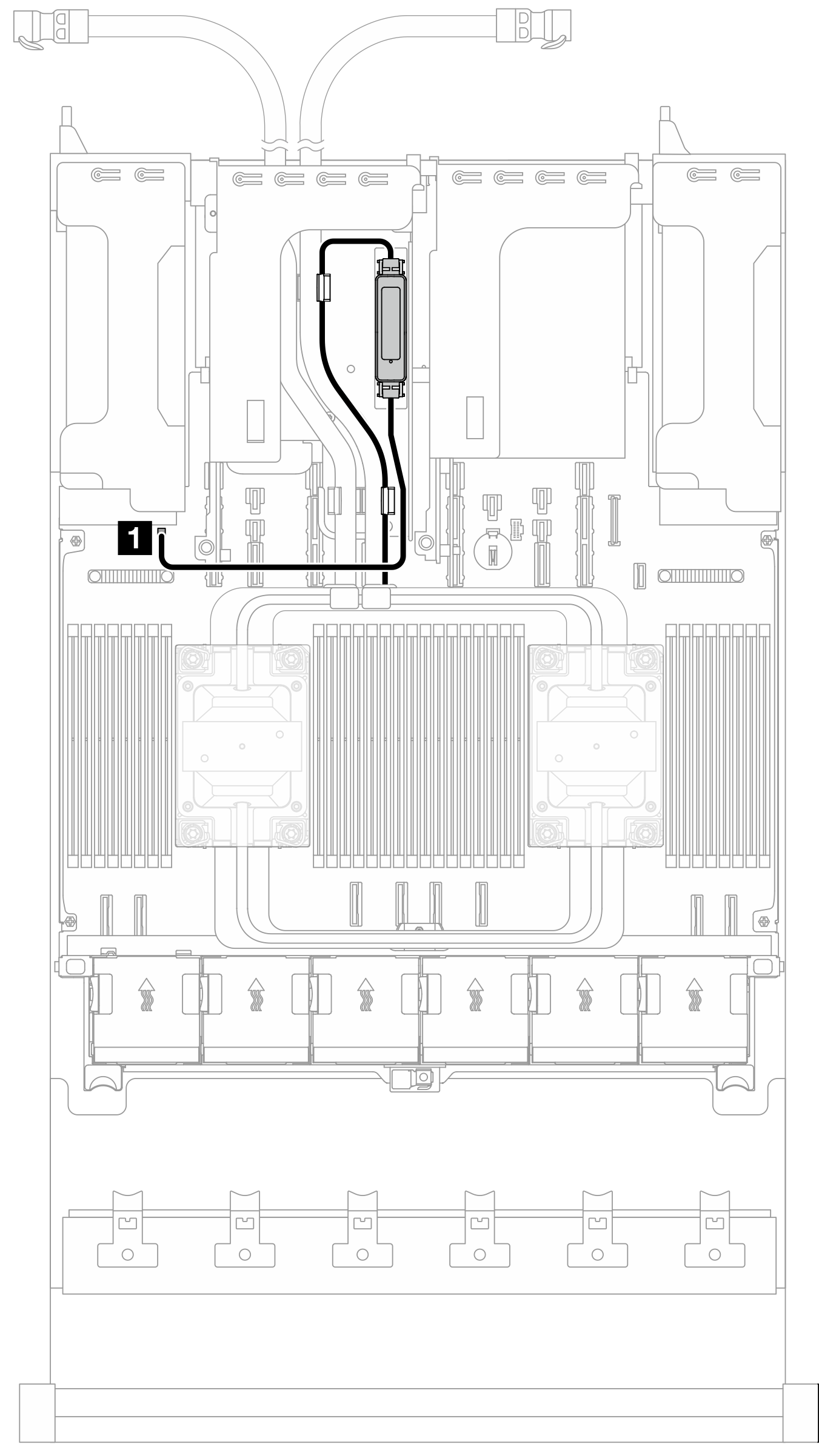

Figure 1. Cheminement des câbles pour le Processor Neptune Core Module

À partir deVers (carte du processeur)
Câble du module de détection de fuite1 Connecteur de détection de fuite 2
