Lenovo Processor Neptune® Core Module cable routing
ส่วนนี้แสดงข้อมูลการเดินสายสำหรับ Processor Neptune Core Module
หมายเหตุ
เพื่อการจัดวางสายที่ดีขึ้น จำเป็นต้องติดตั้งสายและ โมดูลเซนเซอร์ตรวจจับการรั่วไหล เข้ากับตัวยึดที่กำหนด และตรวจสอบให้แน่ใจว่าโมดูลยึดแน่นดีแล้วในคลิปตัวยึด ใช้ภาพประกอบด้านล่างหรือ ติดตั้ง Lenovo Processor Neptune Core Module สำหรับรายละเอียด

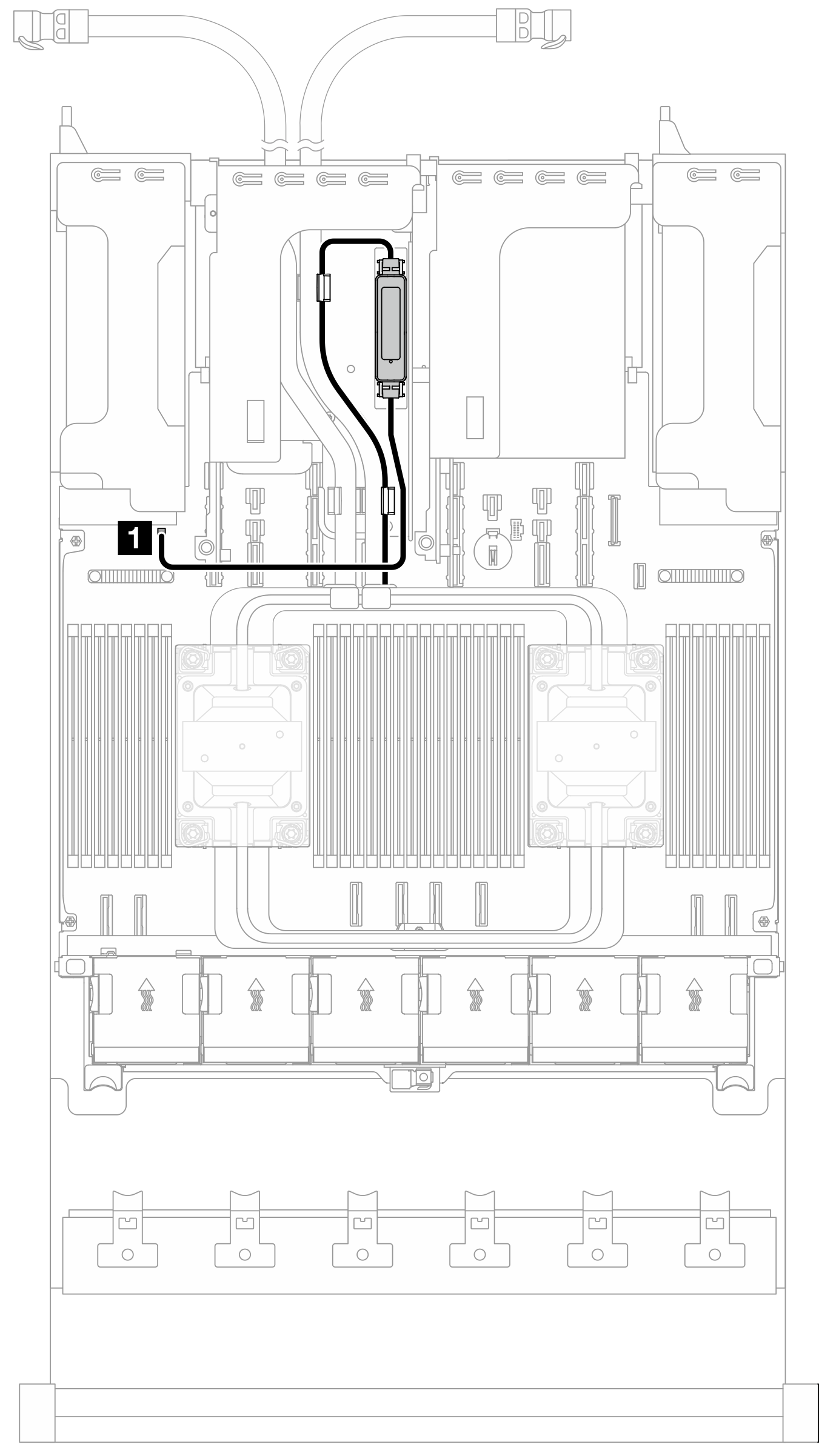

รูปที่ 1. การเดินสายสำหรับ Processor Neptune Core Module


จาก | ไปยัง (แผงโปรเซสเซอร์) |
---|---|
สายการตรวจจับการรั่วไหล | 1 ขั้วต่อการตรวจจับการรั่วไหล 2 |
