การเดินสายสำหรับการ์ดตัวยก
ส่วนนี้จะแสดงข้อมูลการเดินสายสำหรับการ์ดตัวยก

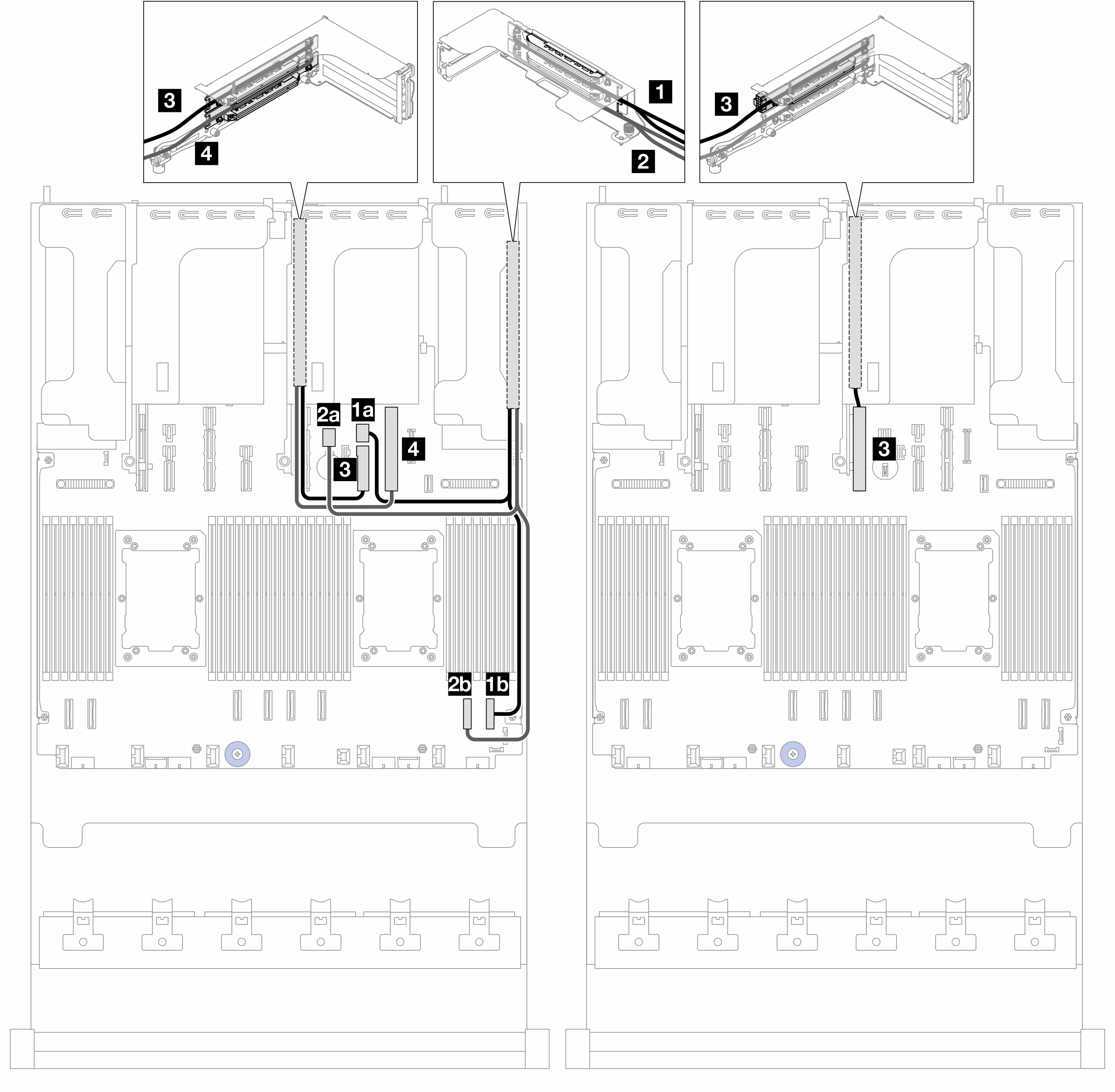

การเดินสายสำหรับการ์ดตัวยกที่สอดคล้องกับโปรเซสเซอร์ 1
| จาก | ไปยัง (แผงโปรเซสเซอร์) | ความยาวสาย |
|---|---|---|
| 1 การ์ดตัวยกบนช่องเสียบ 1 | 1a PWR 20 | 500/400 มม. |
| 1b PCIe 1 | ||
| 2 การ์ดตัวยกบนช่องเสียบ 2 | 2a PWR 21 | 500/400 มม. |
| 2b PCIe 2 | ||
| 3 การ์ดตัวยกบนช่องเสียบ 3 | 3 PCIe และ PWR 10 (เมื่อช่องเสียบ 5 ถูกใช้งาน) | 350 มม. |
| 3 PCIe และ PWR 11 (เมื่อช่องเสียบ 5 ว่าง) | 300 มม. | |
| 4 การ์ดตัวยกบนช่องเสียบ 4 | 4 PCIe และ PWR 9 | 300 มม. |

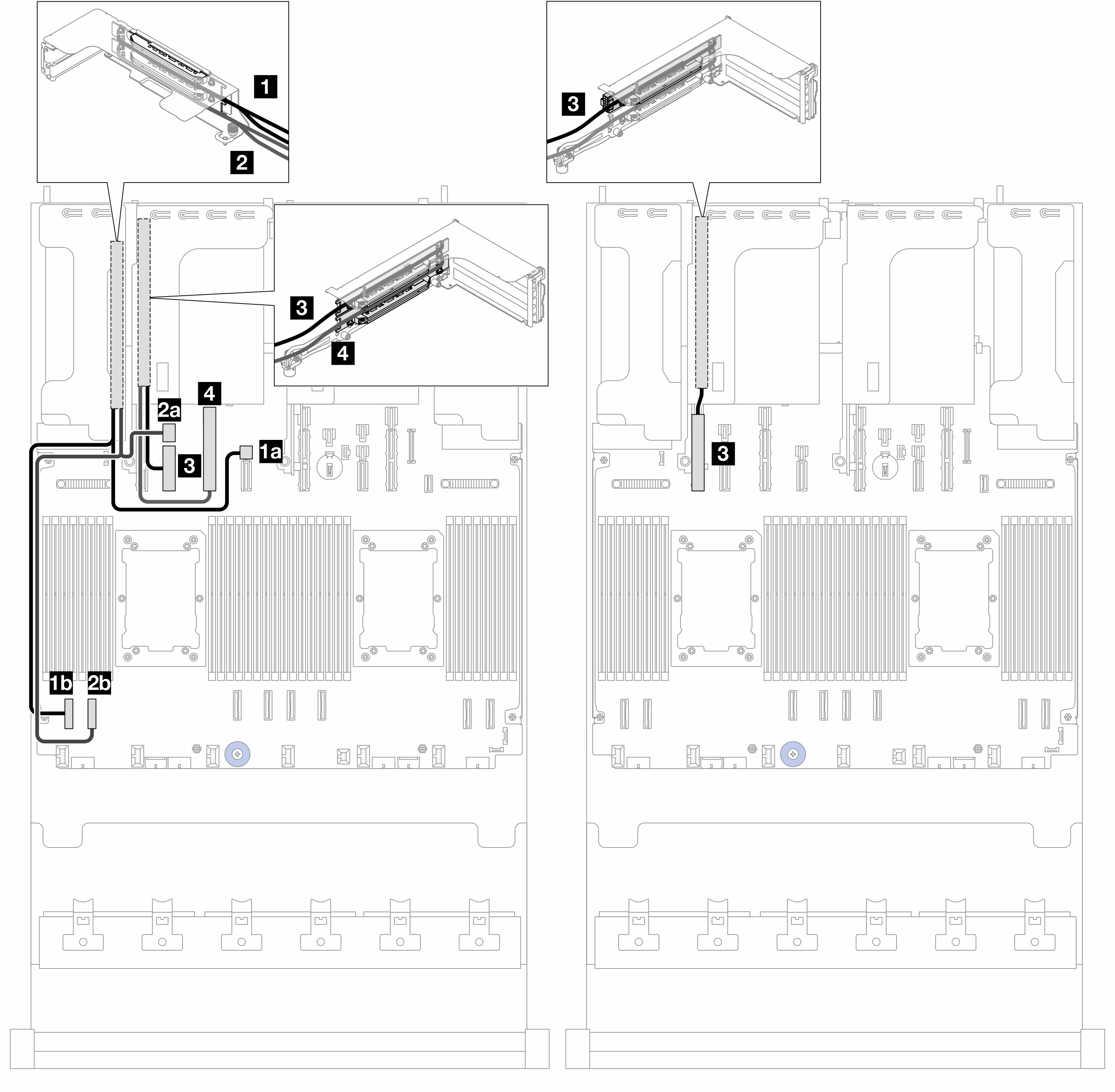

การเดินสายสำหรับการ์ดตัวยกที่สอดคล้องกับโปรเซสเซอร์ 2
| จาก | ไปยัง (แผงโปรเซสเซอร์) | ความยาวสาย |
|---|---|---|
| 1 การ์ดตัวยกบนช่องเสียบ 9 | 1a PWR 12 | 500/400 มม. |
| 1b PCIe 8 | ||
| 2 การ์ดตัวยกบนช่องเสียบ 10 | 2a PWR 23 | 500/400 มม. |
| 2b PCIe 7 | ||
| 3 การ์ดตัวยกบนช่องเสียบ 6 | 3 PCIe และ PWR 14 (เมื่อช่องเสียบ 8 ถูกใช้งาน) | 350 มม. |
| 3 PCIe และ PWR 15 (เมื่อช่องเสียบ 8 ว่าง) | 300 มม. | |
| 4 การ์ดตัวยกบนช่องเสียบ 7 | 4 PCIe และ PWR 13 | 300 มม. |

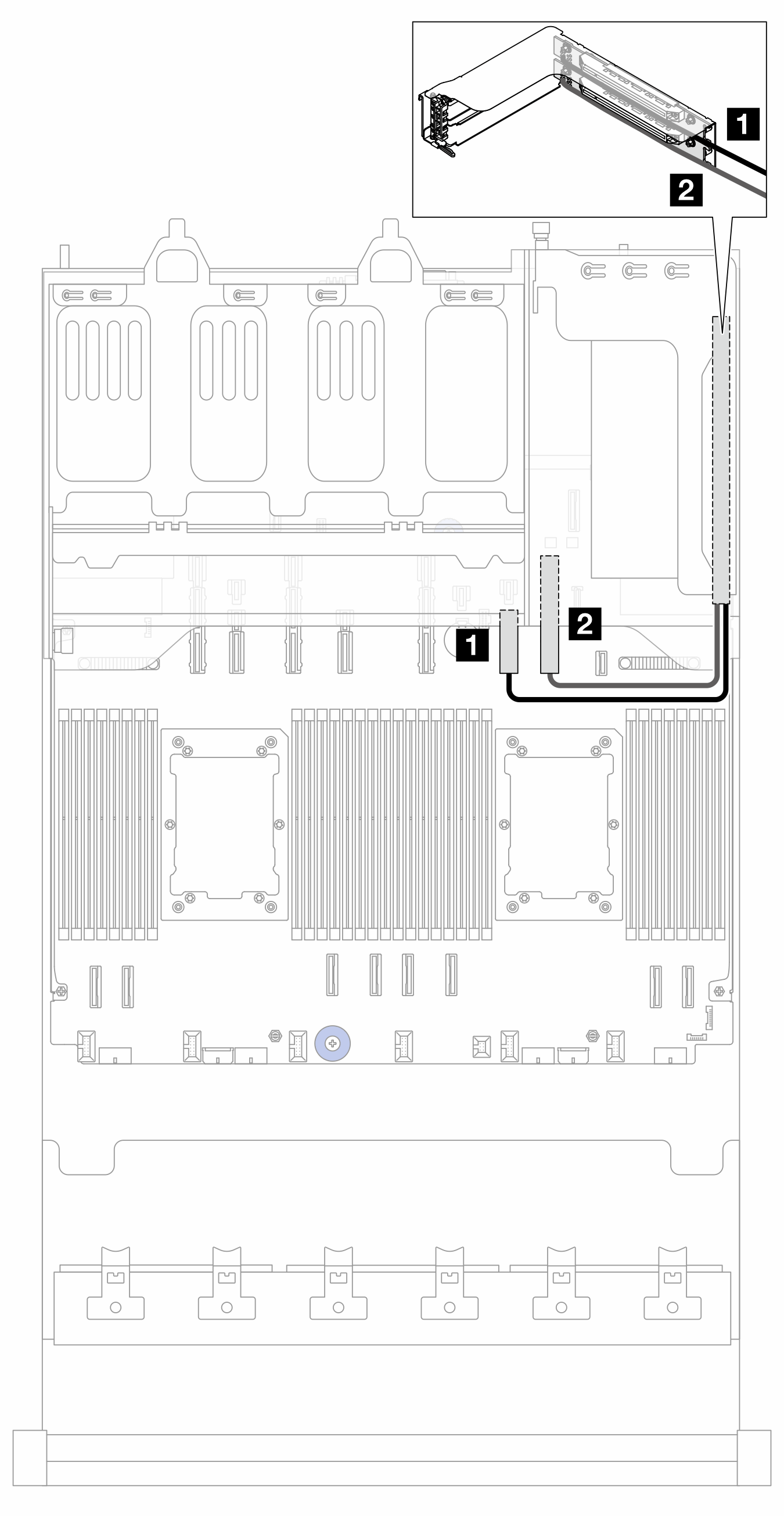

การเดินสายสำหรับการ์ดตัวยกในการกำหนดค่าที่มีช่องใส่ไดรฟ์ด้านหลังขนาด 2.5 นิ้ว 8 ช่อง
| จาก | ไปยัง (แผงโปรเซสเซอร์) | ความยาวสาย |
|---|---|---|
| 1 การ์ดตัวยกบนช่องเสียบ 1 | 1 PCIe และ PWR 10 | 350 มม. |
| 2 การ์ดตัวยกบนช่องเสียบ 2 | 2 PCIe และ PWR 9 | 300 มม. |
