การเดินสายแบ็คเพลนไดรฟ์: ตัวเครื่องขนาด 2.5 นิ้ว
ส่วนนี้จะแสดงข้อมูลการเชื่อมต่อสายแบ็คเพลนสำหรับรุ่นเซิร์ฟเวอร์ที่มีช่องใส่ไดรฟ์ด้านหน้า ขนาด 2.5 นิ้ว
ก่อนเริ่ม
ฝาครอบด้านบน (ดู ถอดฝาครอบด้านบน)
แผ่นกั้นลม (ดู ถอดแผ่นกั้นลม)
ตัวครอบพัดลม (ดู ถอดตัวครอบพัดลมระบบ)
การเชื่อมต่อสายไฟ
- สำหรับขั้วต่ออื่นๆ บนแบ็คเพลนไดรฟ์แต่ละตัว โปรดดู ขั้วต่อของแบ็คเพลนไดรฟ์
แบ็คเพลนด้านหน้า (BP1/2/3):
แบ็คเพลนด้านหน้า SAS/SATA ขนาด 2.5 นิ้ว 8 ช่อง
แบ็คเพลนด้านหน้า AnyBay ขนาด 2.5 นิ้ว 8 ช่อง (ใช้แทนแบ็คเพลน NVMe ด้านหน้าขนาด 2.5 นิ้ว 8 ช่องเมื่อเดินสายเฉพาะขั้วต่อ NVMe บนแบ็คเพลนเท่านั้นด้วย)
แบ็คเพลนตรงกลาง (BP10/11):
แบ็คเพลนด้านหลัง/ตรงกลาง SAS/SATA ขนาด 2.5 นิ้ว 4 ช่อง
แบ็คเพลน AnyBay ขนาด 2.5 นิ้ว ตรงกลาง/ด้านหลัง 4 ช่อง (ใช้แทนแบ็คเพลน NVMe ขนาด 2.5 นิ้ว ตรงกลาง/ด้านหลัง 4 ช่องเมื่อเดินสายเฉพาะขั้วต่อ NVMe บนแบ็คเพลนเท่านั้นด้วย)
แบ็คเพลนด้านหลัง (BP9):
แบ็คเพลนด้านหลัง/ตรงกลาง SAS/SATA ขนาด 2.5 นิ้ว 4 ช่อง
แบ็คเพลน AnyBay ขนาด 2.5 นิ้ว ตรงกลาง/ด้านหลัง 4 ช่อง (ใช้แทนแบ็คเพลน NVMe ขนาด 2.5 นิ้ว ตรงกลาง/ด้านหลัง 4 ช่องเมื่อเดินสายเฉพาะขั้วต่อ NVMe บนแบ็คเพลนเท่านั้นด้วย)
แบ็คเพลนด้านหลัง: SAS/SATA ขนาด 2.5 นิ้ว 8 ช่อง

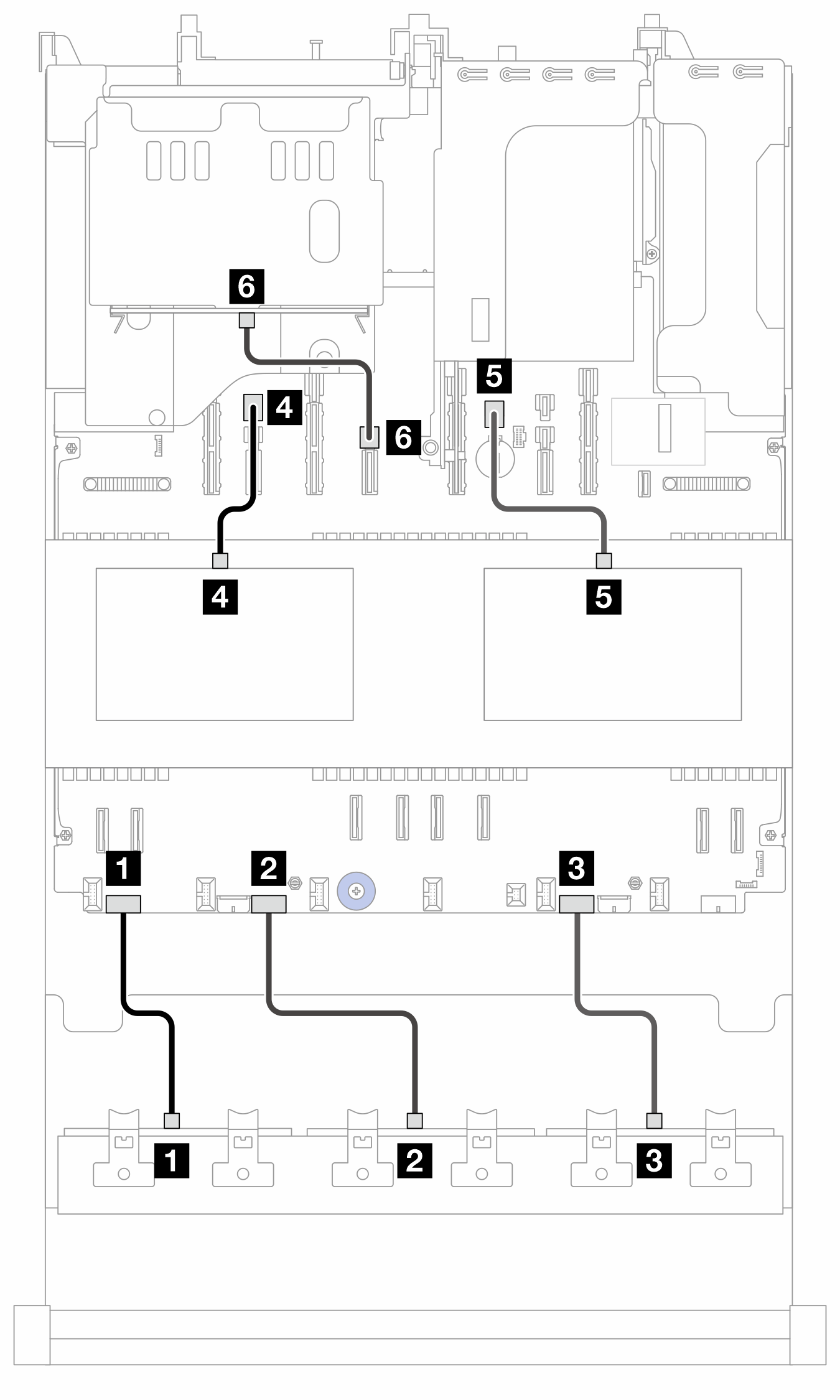

ภาพประกอบต่อไปนี้ใช้แบ็คเพลนตรงกลาง/ด้านหลังขนาด 2.5 นิ้ว 4 ช่อง เป็นตัวอย่างของ BP9 สำหรับภาพประกอบ การเดินสายแบ็คเพลนด้านหลังขนาด 2.5 นิ้ว 8 ช่อง มีลักษณะคล้ายกัน
| จาก | ไปยัง (แผงโปรเซสเซอร์) | ความยาว |
|---|---|---|
| 1 BP1: PWR | 1 PWR 1 | 250 มม. |
| 2 BP2: PWR | 2 PWR 2 | 250 มม. |
| 3 BP3: PWR | 3 PWR 3 | 250 มม. |
| 4 BP10: PWR | 4 PWR 23 | 250 มม. |
| 5 BP11: PWR | 5 PWR 21 | 250 มม. |
| 6 BP9: PWR | 6 PWR 12 | 250 มม. |
การเชื่อมต่อสายสัญญาณ
โปรดดูหัวข้อเฉพาะสําหรับการเชื่อมต่อสายสัญญาณ ซึ่งขึ้นอยู่กับแบ็คเพลนที่คุณได้ติดตั้งไว้
