硬碟背板纜線佈線：2.5 吋機箱
本節提供配備 2.5 吋前方機槽的伺服器型號的背板纜線連接資訊。
電源線連接
註
- 如需瞭解每個硬碟背板上的接頭，請參閱硬碟背板接頭。
前方背板 (BP1/2/3)：
8 x 2.5 吋 SAS/SATA 前方背板
8 x 2.5 吋 AnyBay 前方背板（在只完成背板上的 NVMe 接頭佈線的情況下，也用來作為 8 x 2.5 吋 NVMe 前方背板）
中間背板 (BP10/11)：
4 x 2.5 吋 SAS/SATA 中間/後方背板
4 x 2.5 吋 AnyBay 中間/後方背板（在只完成背板上的 NVMe 接頭佈線的情況下，也用來作為 4 x 2.5 吋 NVMe 中間/後方背板）
後方背板 (BP9)：
4 x 2.5 吋 SAS/SATA 中間/後方背板
4 x 2.5 吋 AnyBay 中間/後方背板（在只完成背板上的 NVMe 接頭佈線的情況下，也用來作為 4 x 2.5 吋 NVMe 中間/後方背板）
8 x 2.5 吋 SAS/SATA 後方背板
以下以 4 x 2.5 吋中間/後方背板作為 BP9 的範例進行說明。8 x 2.5 吋後方背板的纜線佈線方式類似。

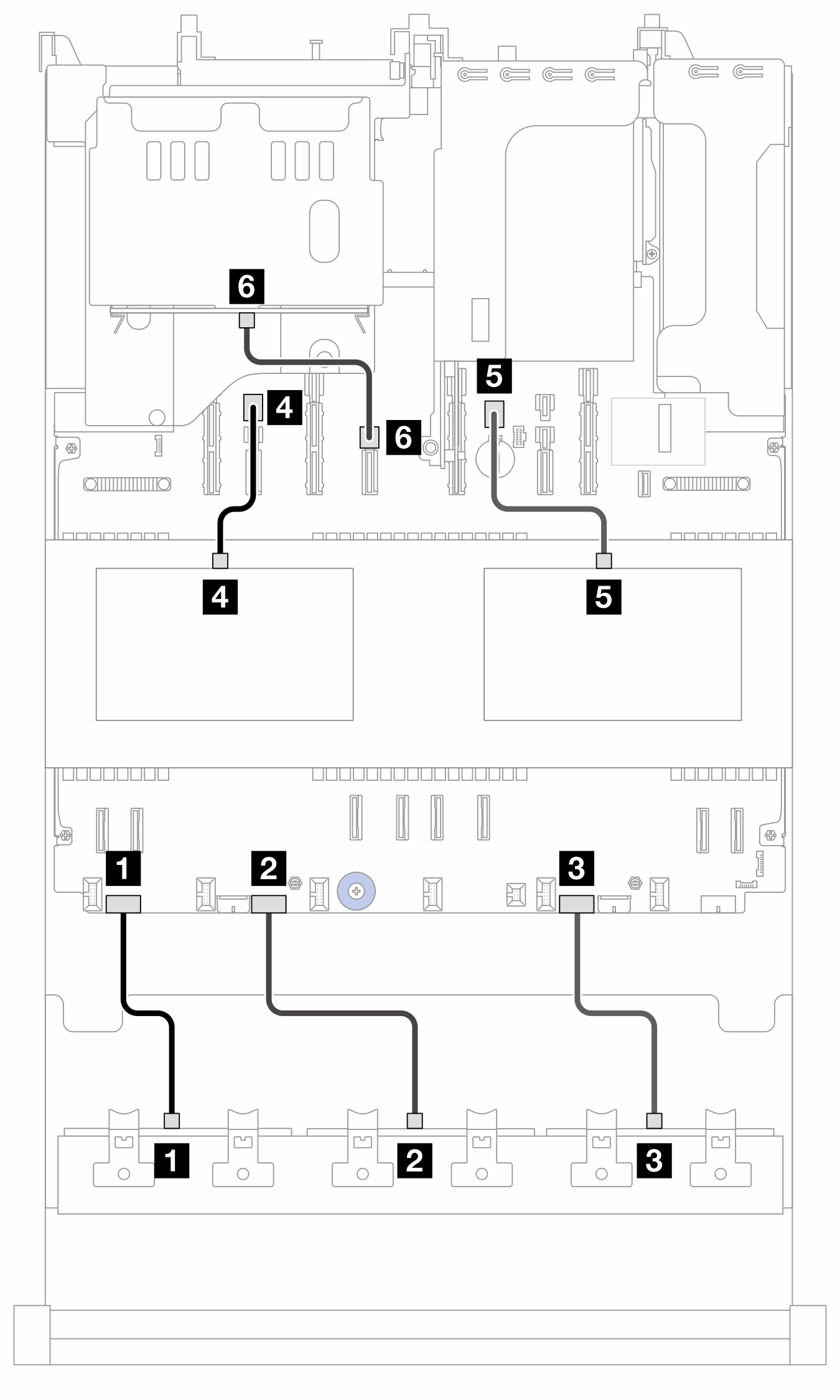

圖 1. 電源線連接
| 從 | 至（處理器板） | 長度 |
|---|---|---|
| 1 BP1：PWR | 1 PWR 1 | 250 公釐 |
| 2 BP2：PWR | 2 PWR 2 | 250 公釐 |
| 3 BP3：PWR | 3 PWR 3 | 250 公釐 |
| 4 BP10：PWR | 4 PWR 23 | 250 公釐 |
| 5 BP11：PWR | 5 PWR 21 | 250 公釐 |
| 6 BP9：PWR | 6 PWR 12 | 250 公釐 |
信號線連接
請根據您安裝的背板，參閱特定主題以瞭解信號線連接。
