E3.S 背板纜線佈線

本節提供配備前方 E3.S 機槽的伺服器型號的背板纜線連接資訊。

支援的 E3.S 配置

配備 E3.S 機槽的伺服器型號支援以下配置:


1T:E3.S 熱抽換硬碟;2T:E3.S 非熱抽換 CXL 記憶體 (CMM)

BP1

BP2

BP3

BP4

BP5

BP6

BP7

BP8

 處理器 1


2x2T




4x1T



4x1T




2x2T



2x2T




4x1T



2x2T




2x2T

2x2T

2x2T




4x1T

4x1T

4x1T

4x1T



4x1T

2x2T

4x1T

2x2T



4x1T

2x2T

2x2T

2x2T

處理器 2處理器 1

4x1T



4x1T



2x2T



2x2T



4x1T



4x1T



4x1T



4x1T



2x2T



2x2T



2x2T



2x2T



4x1T



2x2T



4x1T



2x2T



4x1T

4x1T

4x1T



4x1T

4x1T

4x1T



2x2T

2x2T

2x2T



2x2T

2x2T

2x2T



4x1T

2x2T

2x2T



4x1T

2x2T

2x2T



4x1T

2x2T

4x1T



4x1T

2x2T

4x1T



4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

2x2T

2x2T

2x2T

4x1T

2x2T

2x2T

2x2T

4x1T

2x2T

4x1T

2x2T

4x1T

2x2T

4x1T

2x2T

4x1T

4x1T

4x1T

2x2T

4x1T

4x1T

4x1T

2x2T

電源線連接

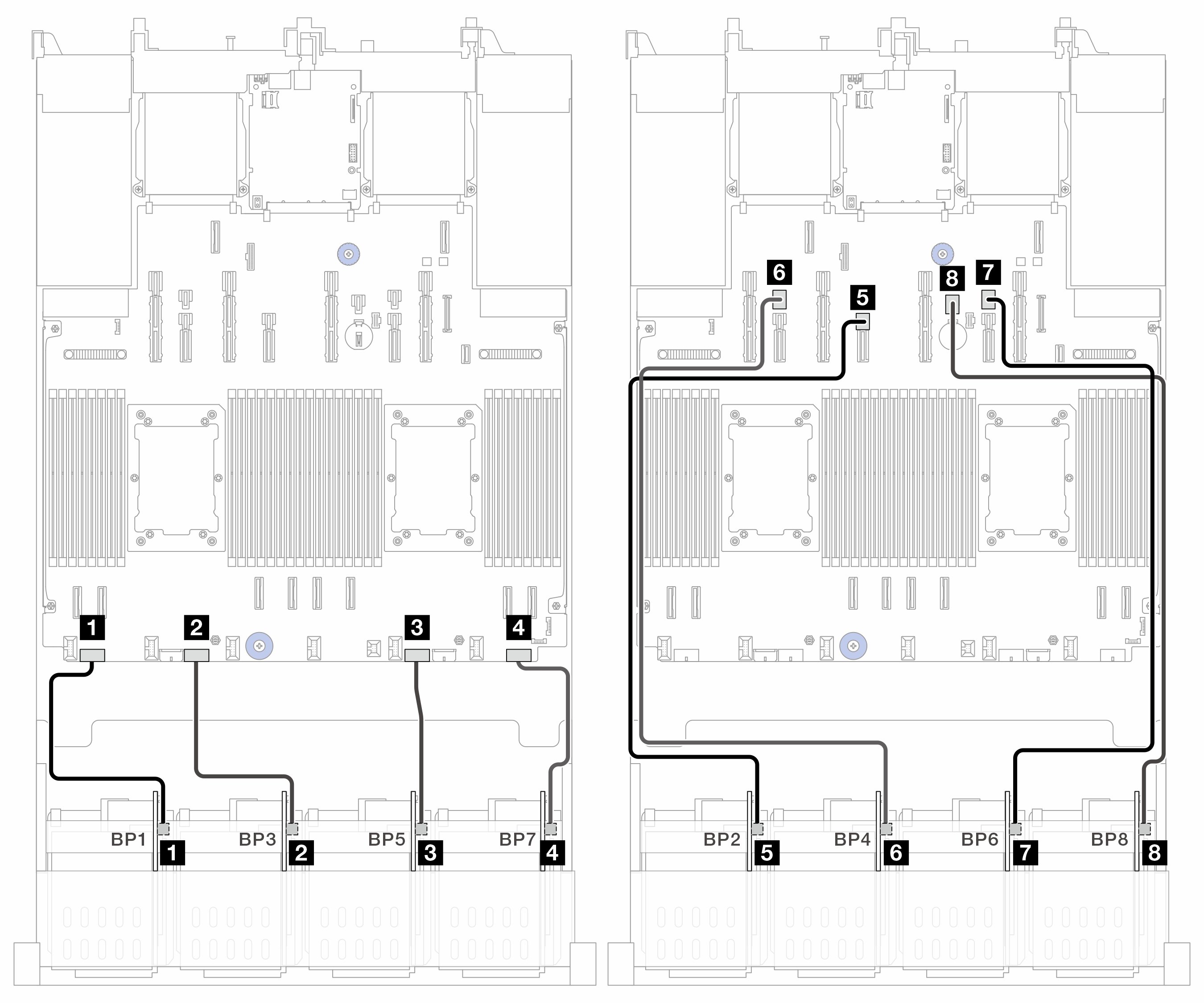

圖 1. 電源線連接

至(處理器板)纜線長度
1 BP1:PWR1 PWR 1250 公釐
2 BP3:PWR2 PWR 2250 公釐
3 BP5:PWR3 PWR 3250 公釐
4 BP7:PWR4 PWR 4250 公釐
5 BP2:PWR5 PWR 12700 公釐
6 BP4:PWR6 PWR 23700 公釐
7 BP6:PWR7 PWR 20700 公釐
8 BP8:PWR8 PWR 21700 公釐

信號線連接

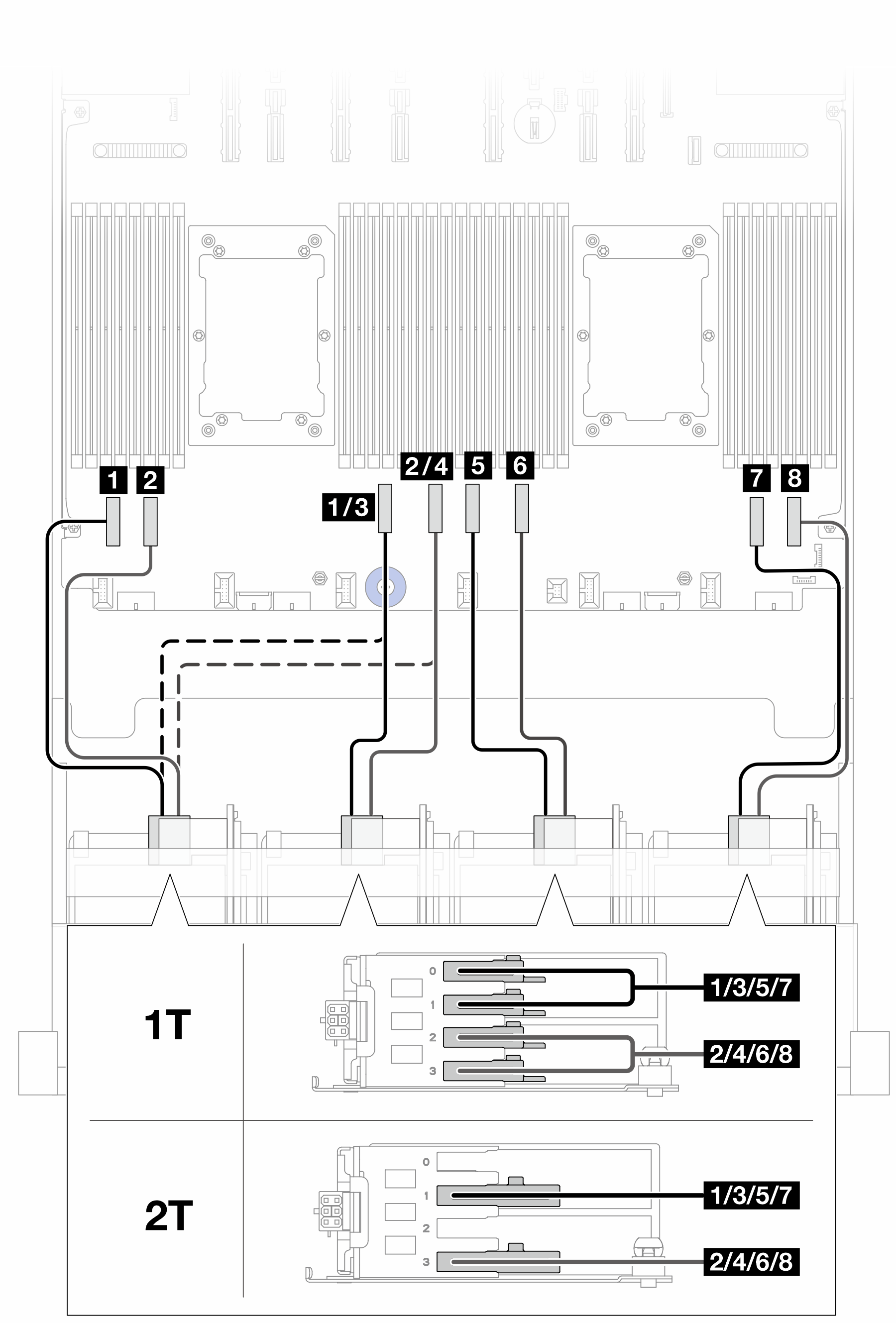

圖 2. BP 1/3/5/7 的信號線連接

至(處理器板)纜線長度
1
  • BP1:機槽 0-1 (1T)

  • BP1:機槽 1 (2T)

1
  • PCIe 8 (安裝 BP3 時)

  • PCIe 6 (未安裝 BP3 時)

300 公釐
2
  • BP1:機槽 2-3 (1T)

  • BP1:機槽 3 (2T)

2
  • PCIe 7 (安裝 BP3 時)

  • PCIe 5 (未安裝 BP3 時)

300 公釐
3
  • BP3:機槽 0-1 (1T)

  • BP3:機槽 1 (2T)

3 PCIe 6300 公釐
4
  • BP3:機槽 2-3 (1T)

  • BP3:機槽 3 (2T)

4 PCIe 5300 公釐
5
  • BP5:機槽 0-1 (1T)

  • BP5:機槽 1 (2T)

5 PCIe 4300 公釐
6
  • BP5:機槽 2-3 (1T)

  • BP5:機槽 3 (2T)

6 PCIe 3300 公釐
7
  • BP7:機槽 0-1 (1T)

  • BP7:機槽 1 (2T)

7 PCIe 2300 公釐
8
  • BP7:機槽 2-3 (1T)

  • BP7:機槽 3 (2T)

8 PCIe 1300 公釐

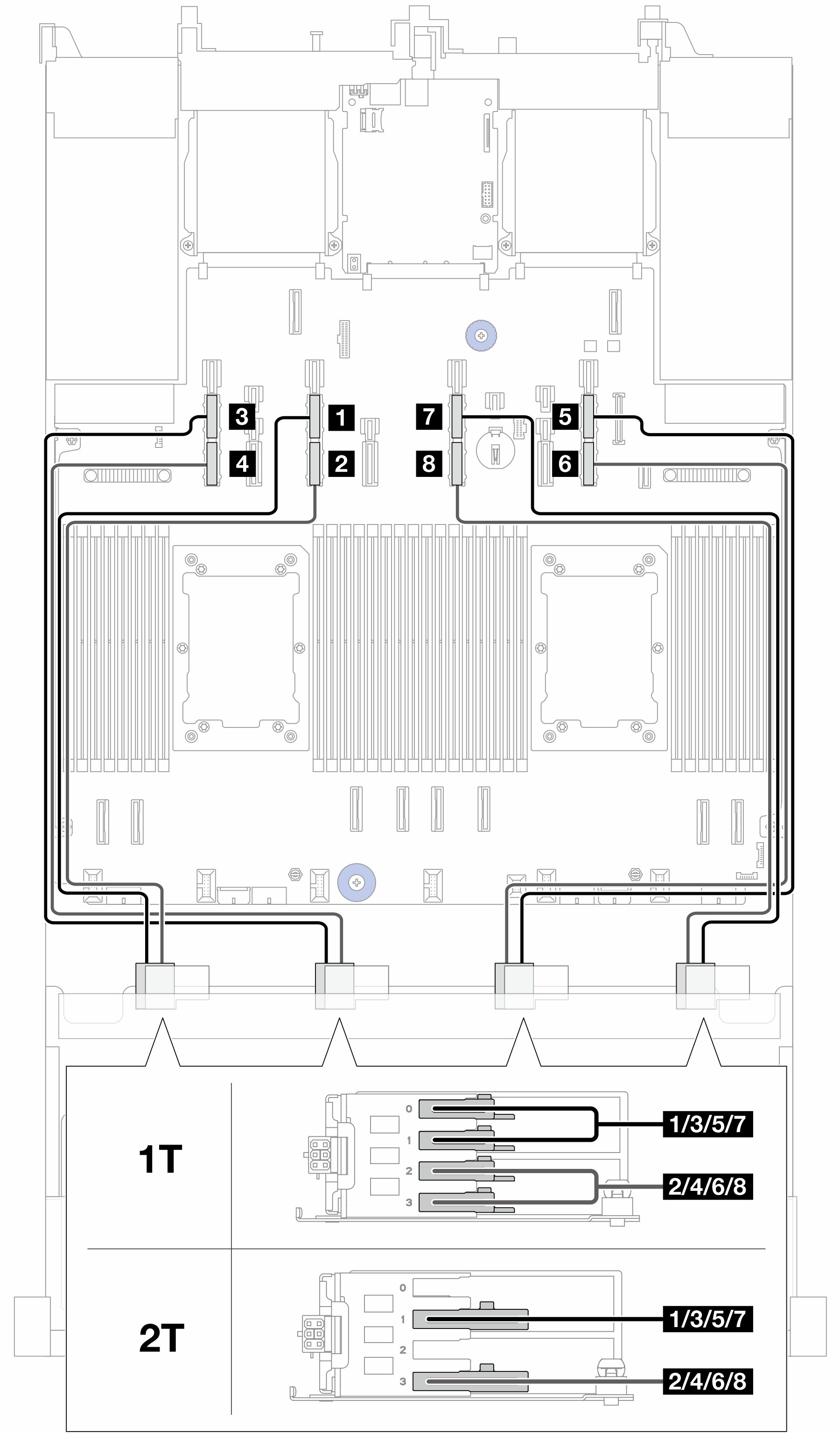

圖 3. BP 2/4/6/8 的信號線連接

至(處理器板)纜線長度
1
  • BP2:機槽 0-1 (1T)

  • BP2:機槽 1 (2T)

1 PCIe 13A630 公釐
2
  • BP2:機槽 2-3 (1T)

  • BP2:機槽 3 (2T)

2 PCIe 13B630 公釐
3
  • BP4:機槽 0-1 (1T)

  • BP4:機槽 1 (2T)

3 PCIe 15A630 公釐
4
  • BP4:機槽 2-3 (1T)

  • BP4:機槽 3 (2T)

4 PCIe 15B630 公釐
5
  • BP6:機槽 0-1 (1T)

  • BP6:機槽 1 (2T)

5 PCIe 9A630 公釐
6
  • BP6:機槽 2-3 (1T)

  • BP6:機槽 3 (2T)

6 PCIe 9B630 公釐
7
  • BP8:機槽 0-1 (1T)

  • BP8:機槽 1 (2T)

7 PCIe 11A630 公釐
8
  • BP8:機槽 2-3 (1T)

  • BP8:機槽 3 (2T)

8 PCIe 11B630 公釐
