Прокладка кабелей объединительной панели E3.S: рама E3.S без Compute Complex Neptune Core Module

В этом разделе представлена информация о подключении кабелей объединительной панели для моделей серверов с отсеками E3.S и без Compute Complex Neptune Core Module.

Рис. 1. Нумерация объединительных панелей E3.S

Поддерживаемые конфигурации E3.S​

В таблице ниже перечислены конфигурации E3.S, поддерживаемые серверами без Compute Complex Neptune Core Module.
1T: оперативно заменяемый диск E3.S; 2T: память CXL (CMM) без оперативной замены E3.S

Объединительная панель 1

Объединительная панель 2

Объединительная панель 3

Объединительная панель 4

BP5

BP6

BP7

BP8

 Процессор 1


2x2T




4x1T



4x1T




2x2T



2x2T




4x1T



2x2T




2x2T

2x2T

2x2T




4x1T

4x1T

4x1T

4x1T



4x1T

2x2T

4x1T

2x2T



4x1T

2x2T

2x2T

2x2T

Процессор 2Процессор 1

4x1T



4x1T



2x2T



2x2T



4x1T



4x1T



4x1T



4x1T



2x2T



2x2T



2x2T



2x2T



4x1T



2x2T



4x1T



2x2T



4x1T

4x1T

4x1T



4x1T

4x1T

4x1T



2x2T

2x2T

2x2T



2x2T

2x2T

2x2T



4x1T

2x2T

2x2T



4x1T

2x2T

2x2T



4x1T

2x2T

4x1T



4x1T

2x2T

4x1T



4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

2x2T

2x2T

2x2T

4x1T

2x2T

2x2T

2x2T

4x1T

2x2T

4x1T

2x2T

4x1T

2x2T

4x1T

2x2T

4x1T

4x1T

4x1T

2x2T

4x1T

4x1T

4x1T

2x2T

Подключение кабелей питания​

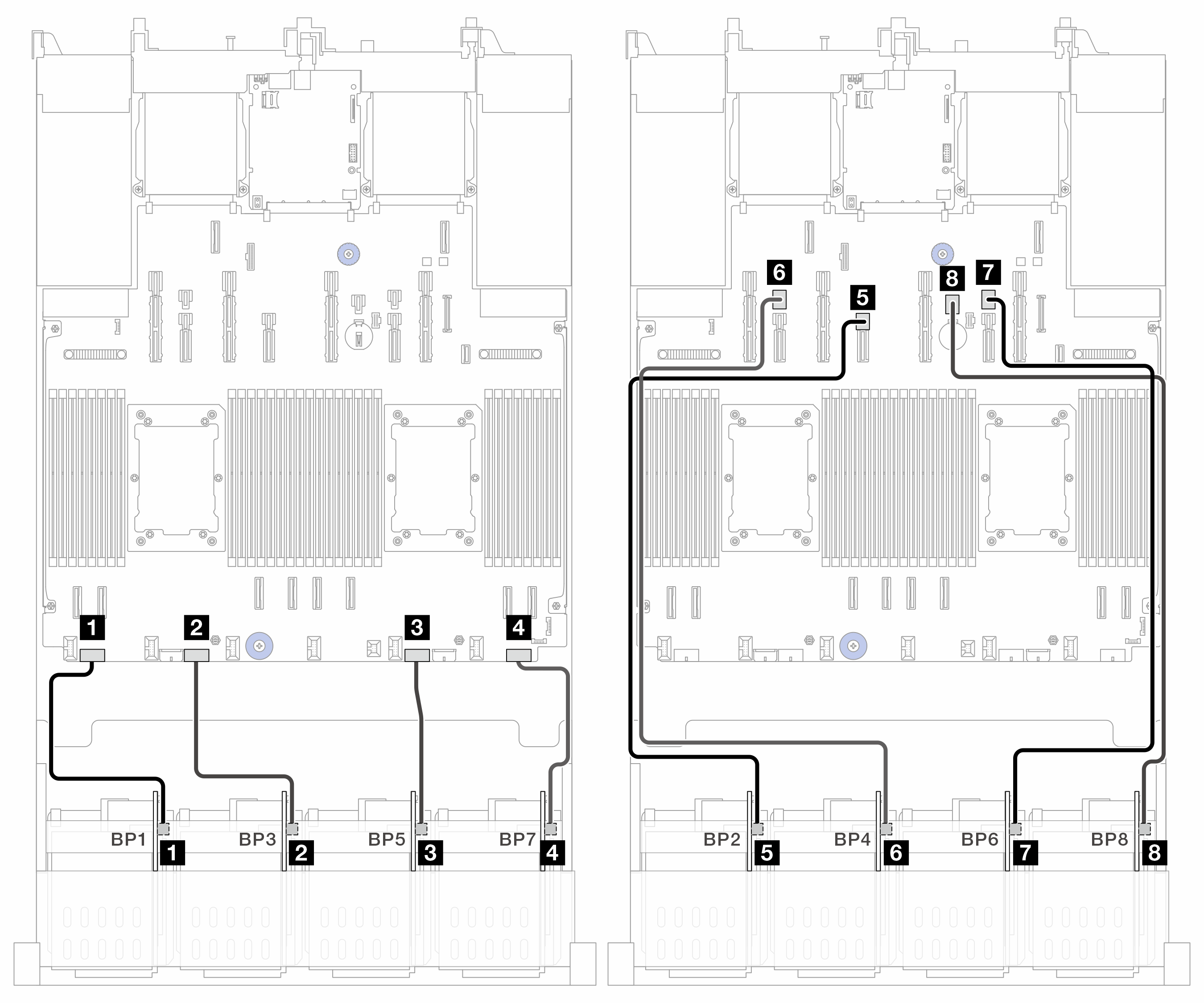

Рис. 2. Подключение кабелей питания

ОтК (процессорная плата)Длина кабеля
1 BP1: PWR1 PWR 1250 мм
2 BP3: PWR2 PWR 2250 мм
3 BP5: PWR3 PWR 3250 мм
4 BP7: PWR4 PWR 4250 мм
5 BP2: PWR5 PWR 12700 мм
6 BP4: PWR6 PWR 23700 мм
7 BP6: PWR7 PWR 20700 мм
8 BP8: PWR8 PWR 21700 мм

Подключение сигнальных кабелей​

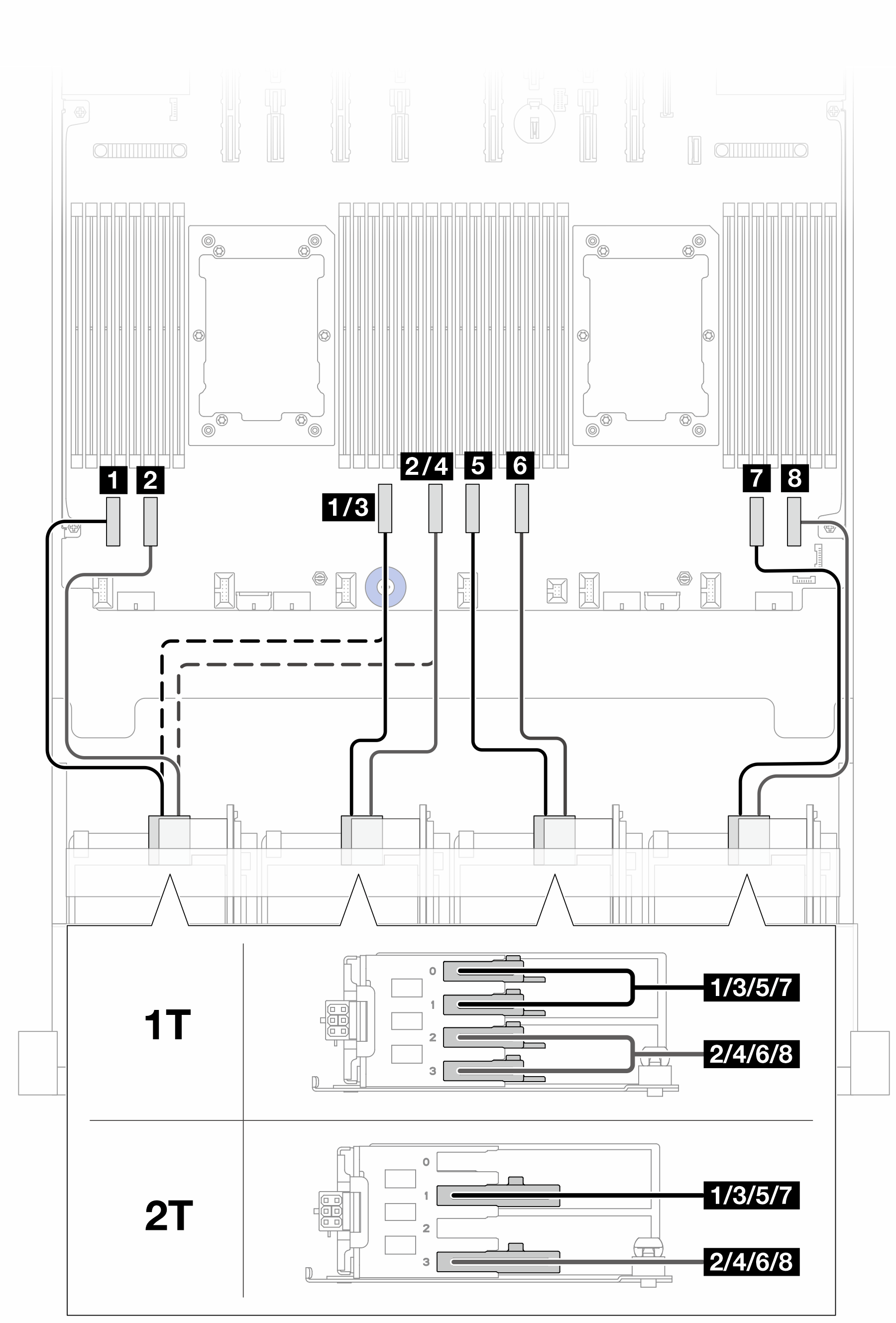

Рис. 3. Подключение сигнальных кабелей для BP 1/3/5/7

ОтК (процессорная плата)Длина кабеля
1

  • BP1: отсек 0, отсек 1 (1T)

  • BP1: отсек 1 (2T)

1

  • PCIe 8 (если установлена BP3)

  • PCIe 6 (если BP3 не установлена)

300 мм
2

  • BP1: отсек 2, отсек 3 (1T)

  • BP1: отсек 3 (2T)

2

  • PCIe 7 (если BP3 установлена)

  • PCIe 5 (если BP3 не установлена)

300 мм
3

  • BP3: отсек 0, отсек 1 (1T)

  • BP3: отсек 1 (2T)

3 PCIe 6300 мм
4

  • BP3: отсек 2, отсек 3 (1T)

  • BP3: отсек 3 (2T)

4 PCIe 5300 мм
5

  • BP5: отсек 0, отсек 1 (1T)

  • BP5: отсек 1 (2T)

5 PCIe 4300 мм
6

  • BP5: отсек 2, отсек 3 (1T)

  • BP5: отсек 3 (2T)

6 PCIe 3300 мм
7

  • BP7: отсек 0, отсек 1 (1T)

  • BP7: отсек 1 (2T)

7 PCIe 2300 мм
8

  • BP7: отсек 2, отсек 3 (1T)

  • BP7: отсек 3 (2T)

8 PCIe 1300 мм

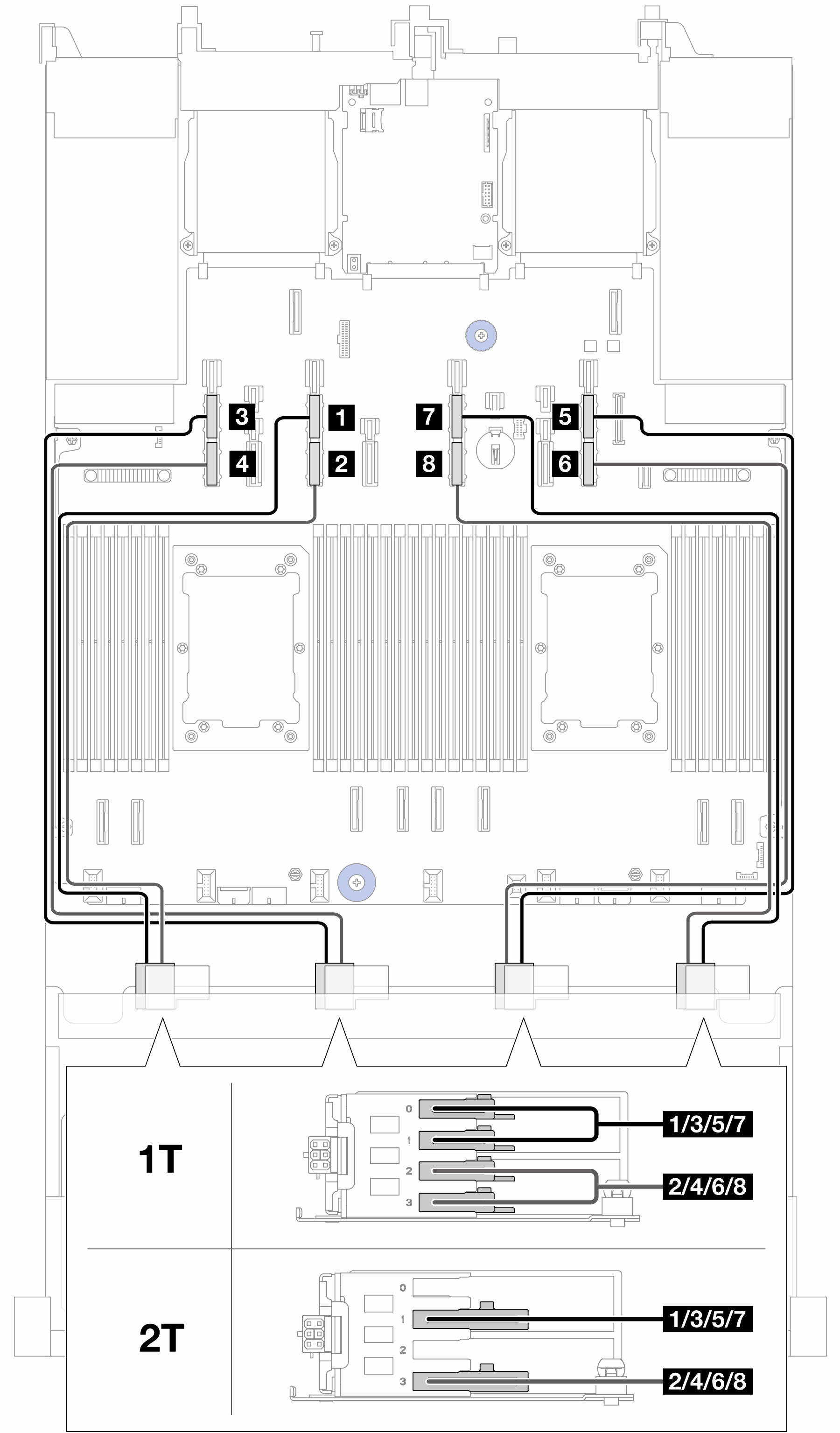

Рис. 4. Подключение сигнальных кабелей для BP 2/4/6/8

ОтК (процессорная плата)Длина кабеля
1

  • BP2: отсек 0, отсек 1 (1T)

  • BP2: отсек 1 (2T)

1 PCIe 13A630 мм
2

  • BP2: отсек 2, отсек 3 (1T)

  • BP2: отсек 3 (2T)

2 PCIe 13B630 мм
3

  • BP4: отсек 0, отсек 1 (1T)

  • BP4: отсек 1 (2T)

3 PCIe 15A630 мм
4

  • BP4: отсек 2, отсек 3 (1T)

  • BP4: отсек 3 (2T)

4 PCIe 15B630 мм
5

  • BP6: отсек 0, отсек 1 (1T)

  • BP6: отсек 1 (2T)

5 PCIe 9A630 мм
6

  • BP6: отсек 2, отсек 3 (1T)

  • BP6: отсек 3 (2T)

6 PCIe 9B630 мм
7

  • BP8: отсек 0, отсек 1 (1T)

  • BP8: отсек 1 (2T)

7 PCIe 11A630 мм
8

  • BP8: отсек 2, отсек 3 (1T)

  • BP8: отсек 3 (2T)

8 PCIe 11B630 мм
