Прокладка кабелей передней объединительной панели загрузки M.2 и платы контроллера
В этом разделе представлена информация о прокладке кабелей для передней объединительной панели загрузки M.2 и платы контроллера.

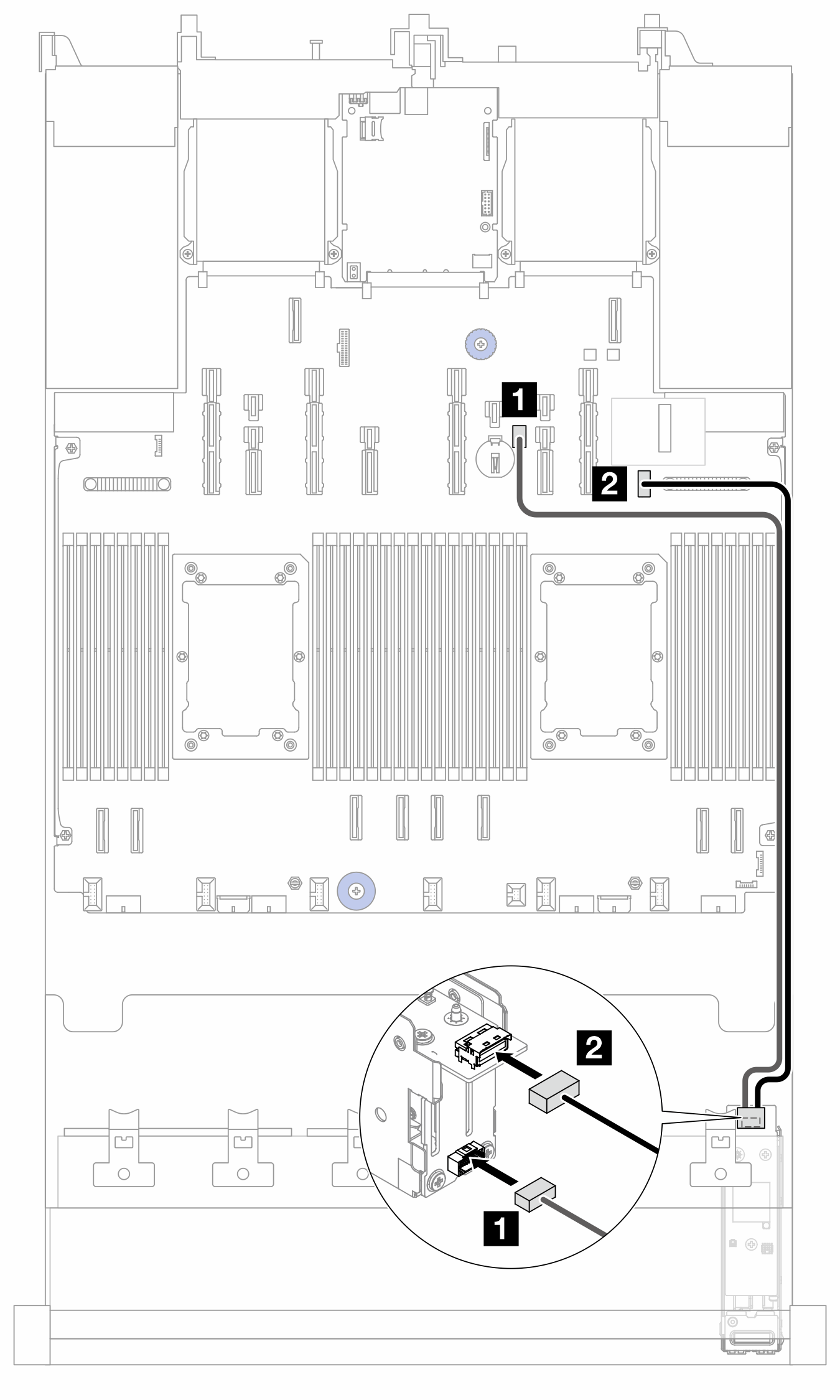

Рис. 1. Прокладка кабелей для передней объединительной панели загрузки M.2 и платы контроллера
| От | К (процессорная плата) | Длина |
|---|---|---|
| 1 Объединительная панель загрузки M.2 | 1 Разъем для кабеля питания M.2 | 700 мм |
| 2 Плата контроллера M.2 | 2 Разъем для сигнального кабеля объединительной панели M.2 | 650 мм |
