Прокладка кабелей адаптера графического процессора
В этом разделе содержатся сведения о прокладке кабелей для адаптеров графических процессоров.
Прим.
Кабель питания графического процессора требуется только в том случае, если мощность графического процессора больше или равна 75 Вт.
Расположение адаптера графического процессора может отличаться от показанного на рисунке, но прокладка кабелей аналогична.
Подробные сведения о прокладке кабелей для платы-адаптера Riser см. в разделе Прокладка кабелей для платы-адаптера Riser.

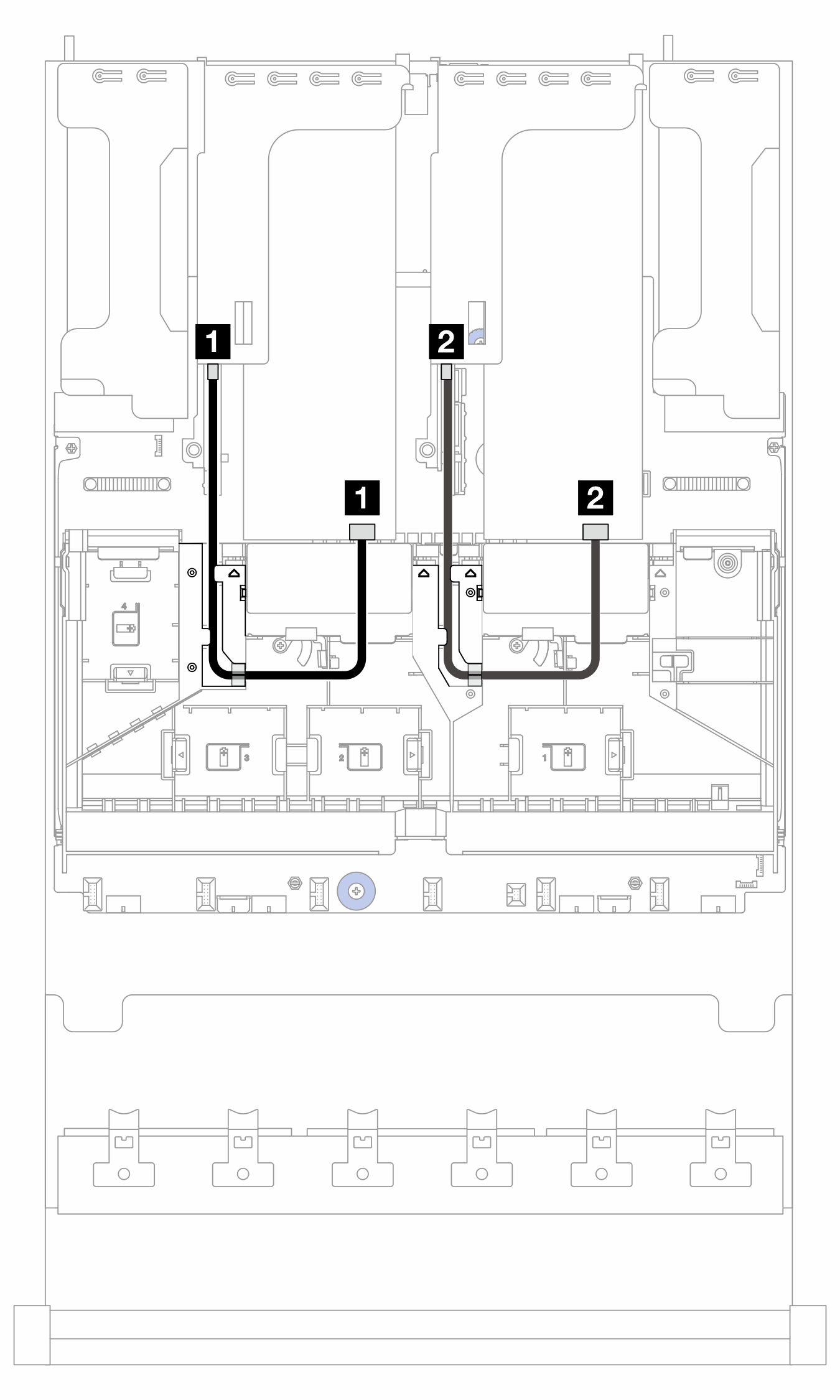

Рис. 1. Прокладка кабелей для адаптеров графических процессоров
| От (адаптер графического процессора) | В (плата-адаптер Riser) | Длина |
|---|---|---|
| 1 Разъем питания | 1 Разъем питания | 320 мм |
| 2 Разъем питания | 2 Разъем питания | 320 мм |
