Kabelführung für den GPU-Adapter

In diesem Abschnitt finden Sie Informationen zur Kabelführung für die GPU-Adapter.

Anmerkung
  • Das GPU-Netzkabel wird nur benötigt, wenn die GPU-Leistung größer als oder gleich 75 W ist.

  • Die Position des GPU-Adapters kann von der in der Abbildung dargestellten Position abweichen, die Kabelführung ist jedoch ähnlich.

  • Informationen zur Kabelführung für Adapterkarten finden Sie unter Kabelführung der Adapterkarte.

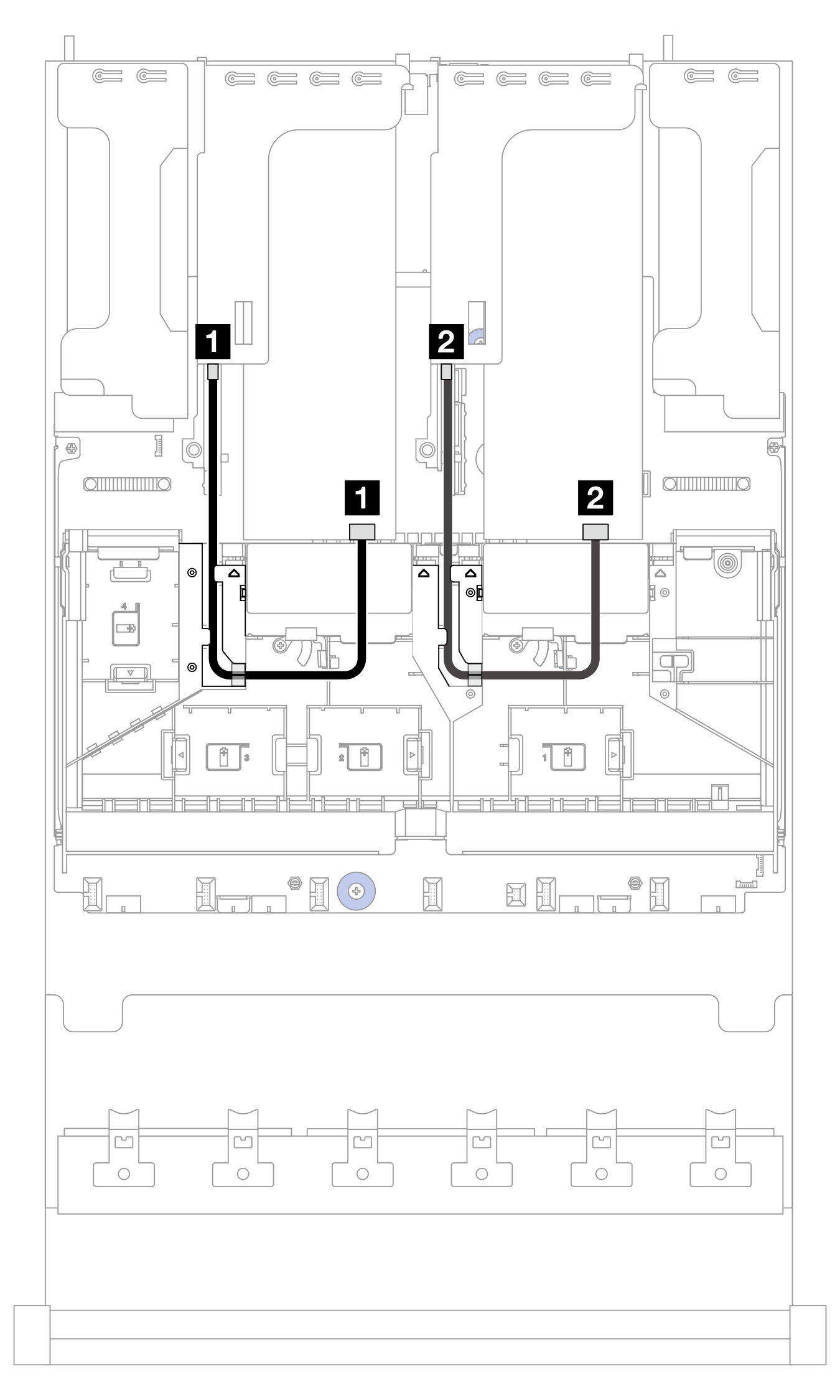

Abbildung 1. Kabelführung für GPU-Adapter

Von (GPU-Adapter)Zu (Adapterkarte)Länge
1 Netzteilanschluss1 Netzteilanschluss320 mm
2 Netzteilanschluss2 Netzteilanschluss320 mm
