Kabelführung für interne M.2-Rückwandplatine
Dieser Abschnitt enthält Informationen zur Kabelführung für die interne M.2-Rückwandplatine.

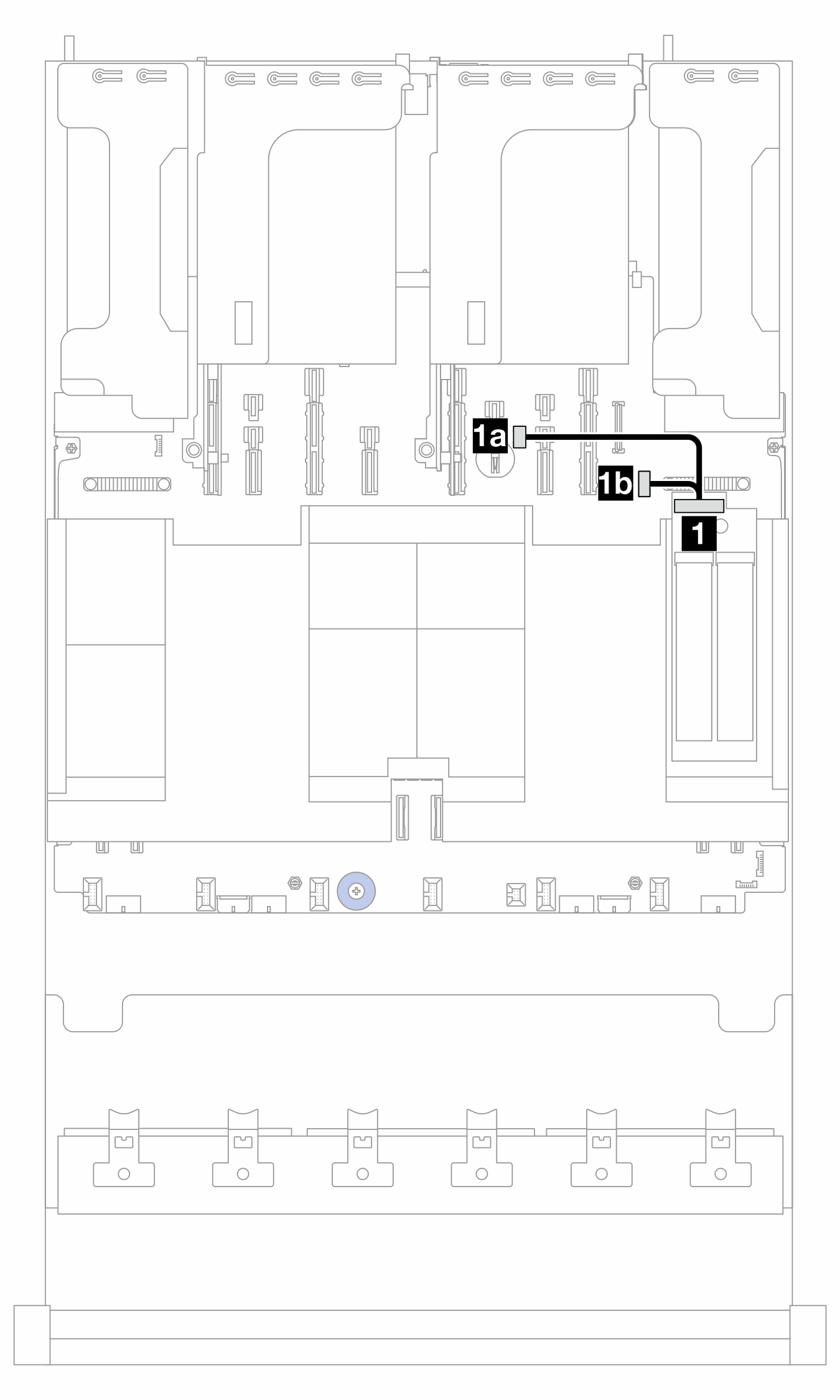

Abbildung 1. Kabelführung für Rückwandplatine für interne M.2-Laufwerke
| Von | Zu (Prozessorplatine) | Länge |
|---|---|---|
| 1 Interne M.2-Rückwandplatine | 1a M.2-Netzteilanschluss | 400/400 mm |
| 1b Signalanschluss für M.2-Rückwandplatine |
