Instradamento dei cavi del backplane M.2 interno
Questa sezione fornisce informazioni sull'instradamento dei cavi per il backplane M.2 interno.

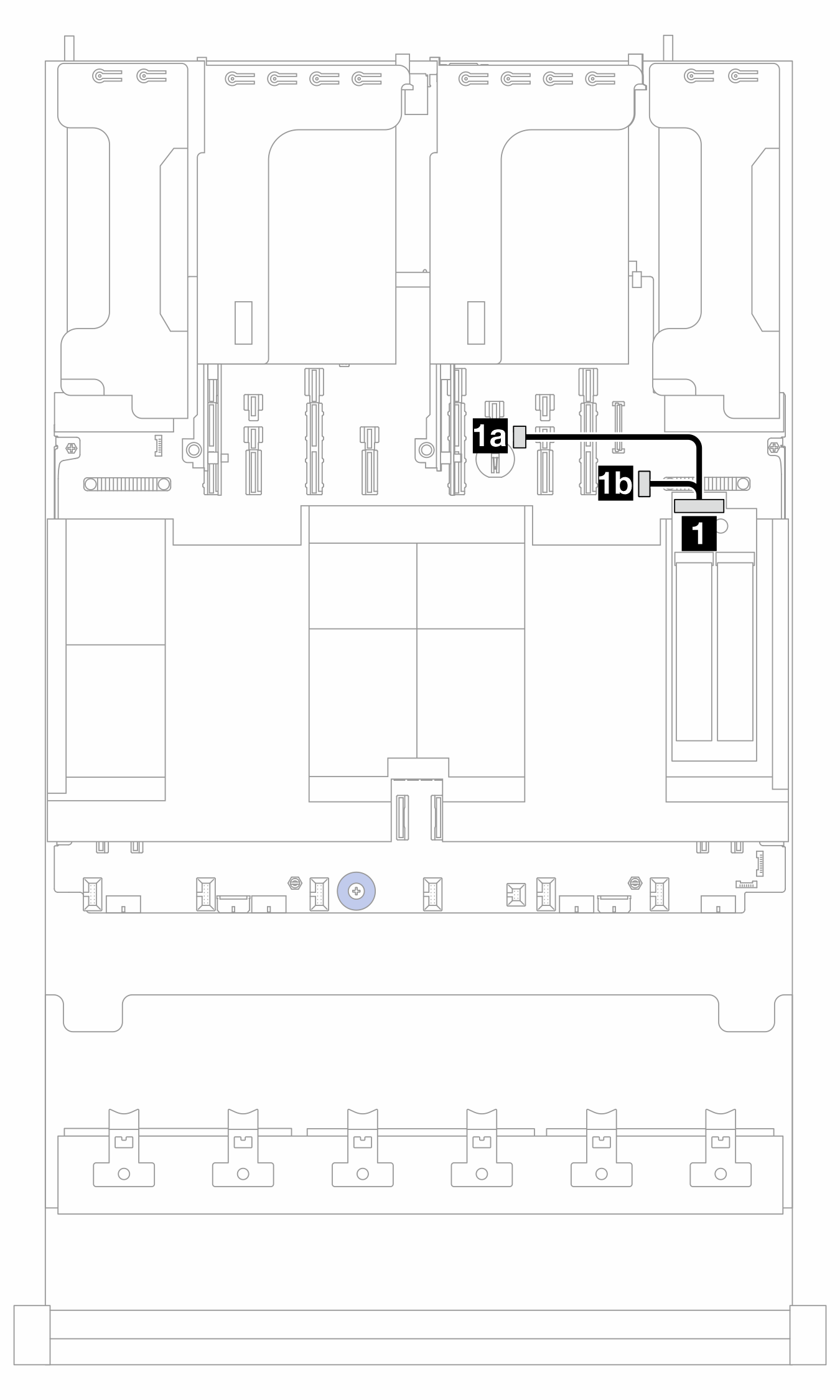

Figura 1. Instradamento dei cavi per il backplane M.2 interno
| Da | A (scheda del processore) | Lunghezza |
|---|---|---|
| 1 Backplane M.2 interno | 1a Connettore di alimentazione M.2 | 400/400 mm |
| 1b Connettore di segnale backplane M.2 |
