Instradamento dei cavi dell'adattatore ConnectX-8
Questa sezione fornisce informazioni sull'instradamento dei cavi per l'adattatore InfiniBand ConnectX-8.

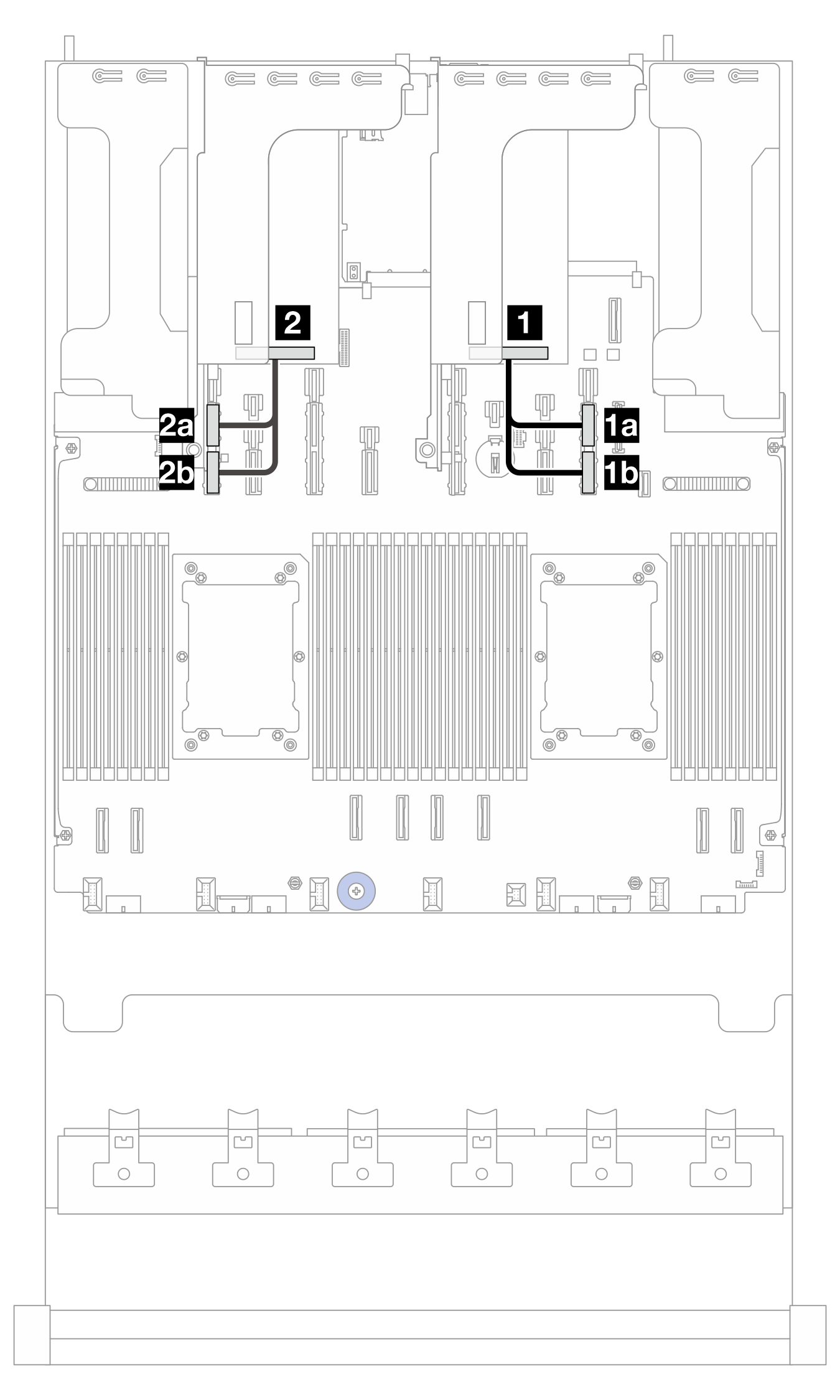

Instradamento dei cavi dell'adattatore ConnectX-8 nello scenario 1
Scenario 1: il server è dotato di due processori e due adattatori ConnectX-8 (cavo 1 e cavo 2) o di un processore e un adattatore ConnectX-8 (cavo 1).
| Da | A (scheda del processore) | Lunghezza del cavo |
|---|---|---|
| 1 Adattatore ConnectX-8 nello slot 5 | 1a PCIe 9A | 300 mm |
| 1b PCIe 9B | ||
| 2 Adattatore ConnectX-8 nello slot 7 | 2a PCIe 15A | 300 mm |
| 2b PCIe 15B |

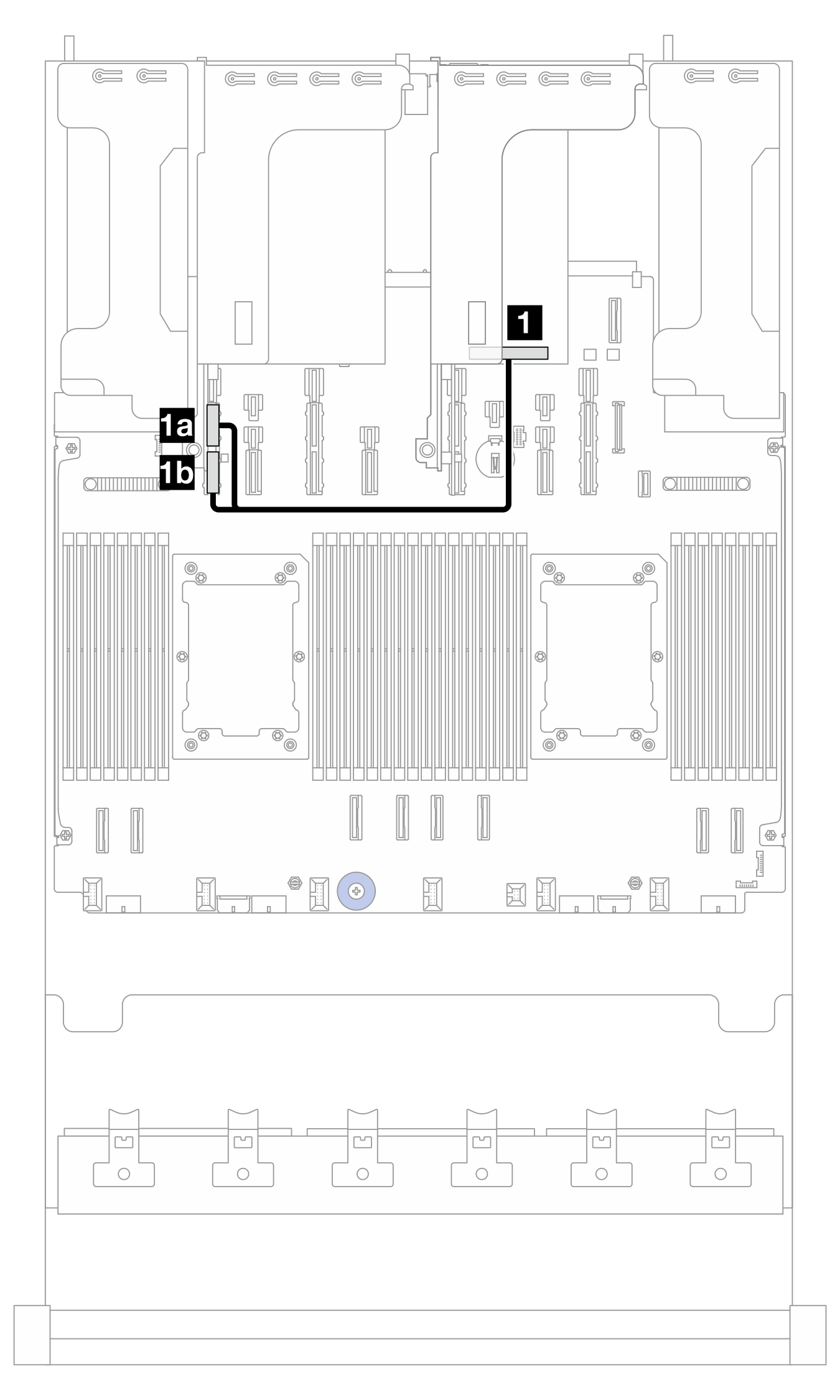

Instradamento dei cavi dell'adattatore ConnectX-8 nello scenario 2
Scenario 2: il server è dotato di due processori e un adattatore ConnectX-8.
| Da | A (scheda del processore) | Lunghezza del cavo |
|---|---|---|
| 1 Adattatore ConnectX-8 nello slot 5 | 1a PCIe 15A | 300 mm |
| 1b PCIe 15B |
