Instradamento dei cavi del backplane M.2 posteriore
Questa sezione fornisce informazioni sull'instradamento dei cavi per il backplane M.2 posteriore.

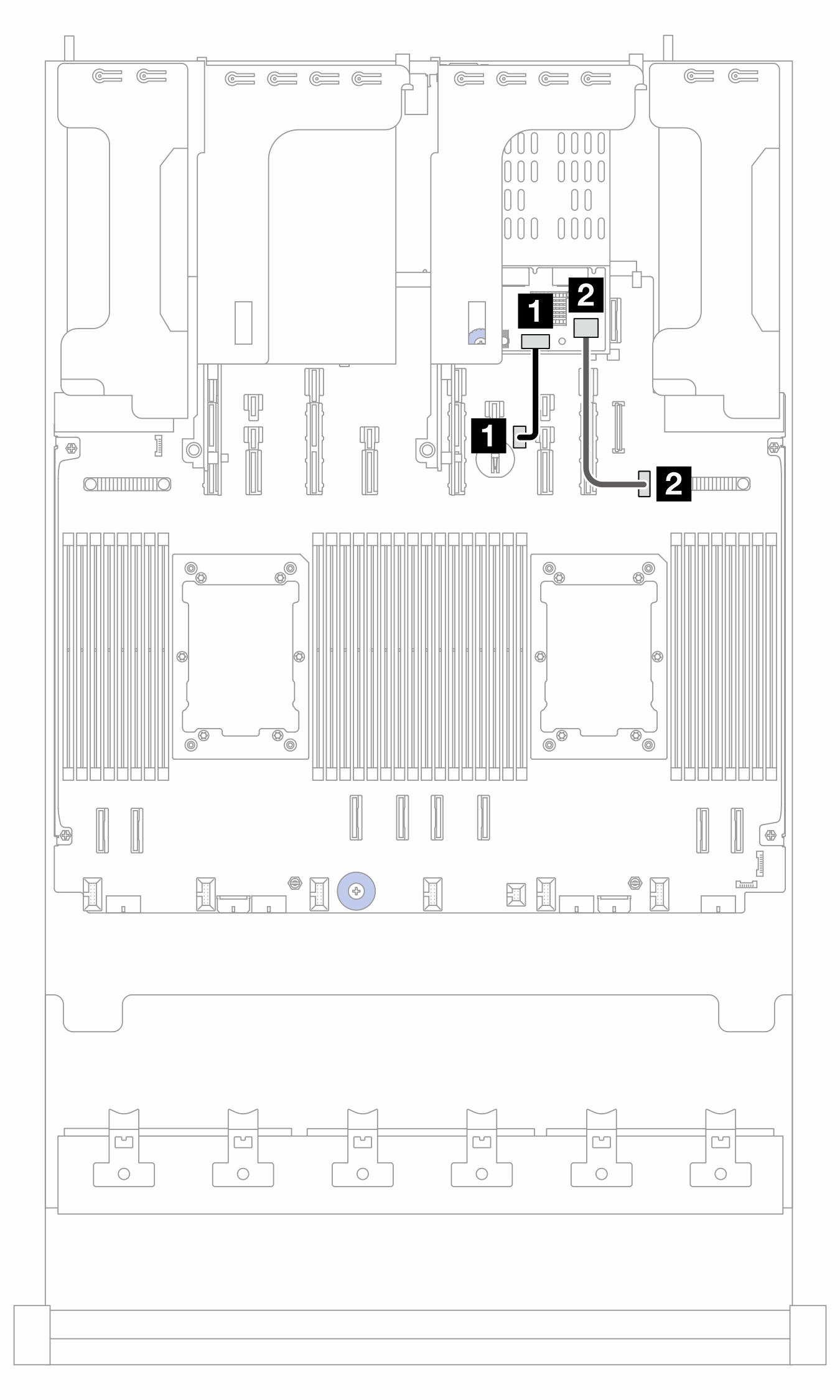

Figura 1. Instradamento dei cavi per il backplane M.2 posteriore
| Da (backplane M.2 posteriore) | A (scheda del processore) | Lunghezza |
|---|---|---|
| 1 Connettore di alimentazione | 1 Connettore di alimentazione M.2 | 320 mm |
| 2 Connettore di segnale | 2 Connettore di segnale backplane M.2 | 310 mm |
