Disposición de los cables de la placa posterior M.2 trasera
En esta sección se proporciona información sobre la disposición de los cables de la placa posterior M.2 trasera.

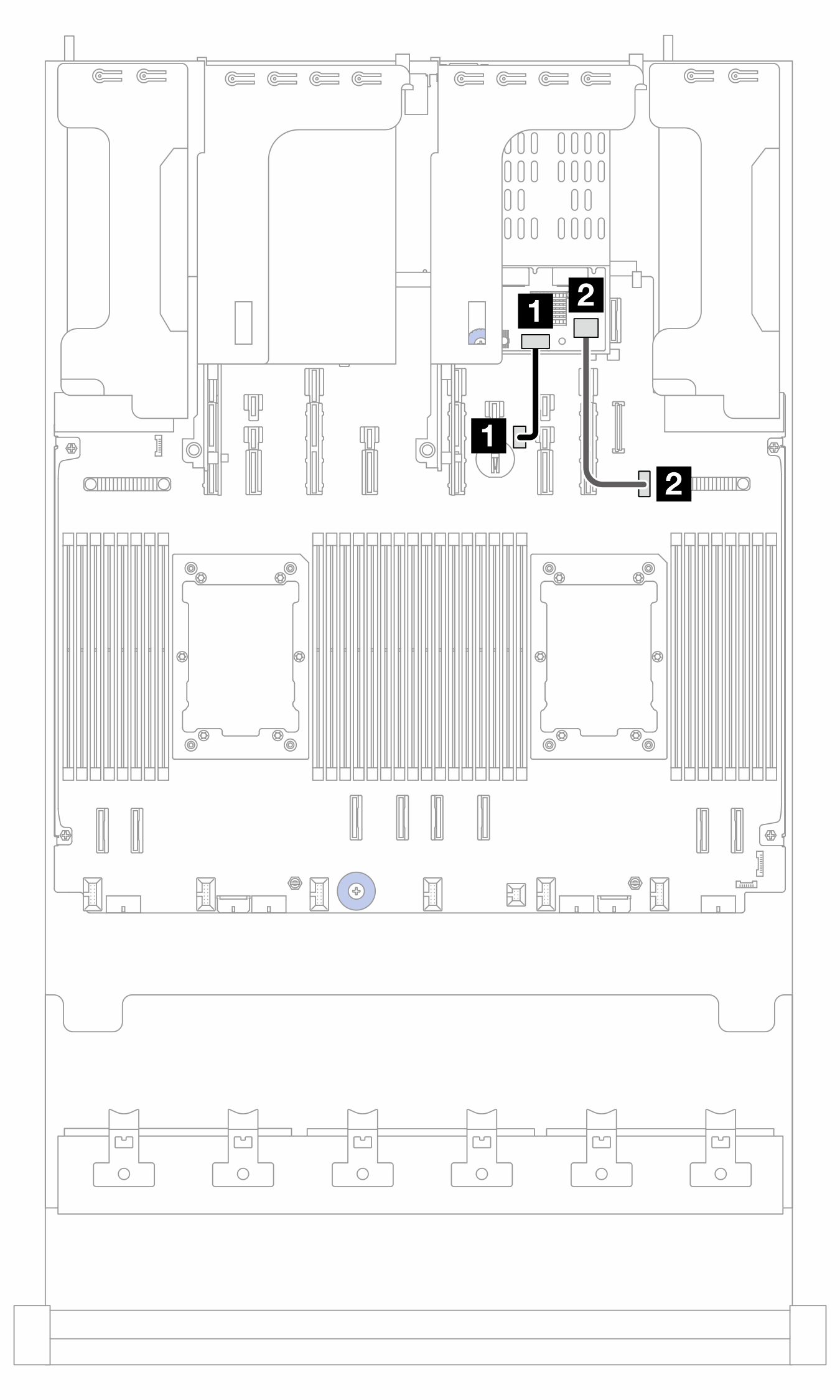

Figura 1. Disposición de los cables para la placa posterior M.2 posterior
| Desde (placa posterior M.2 trasera) | A (placa del procesador) | Longitud |
|---|---|---|
| 1 Conector de alimentación | 1 Conector de alimentación M.2 | 320 mm |
| 2 Conector de señal | 2 Conector de señal de placa posterior M.2 | 310 mm |
