Disposición de los cables de la placa posterior de arranque y la placa controladora M.2 frontal
En esta sección se proporciona información sobre la disposición de los cables para la placa posterior de arranque y la placa controladora M.2 frontal.

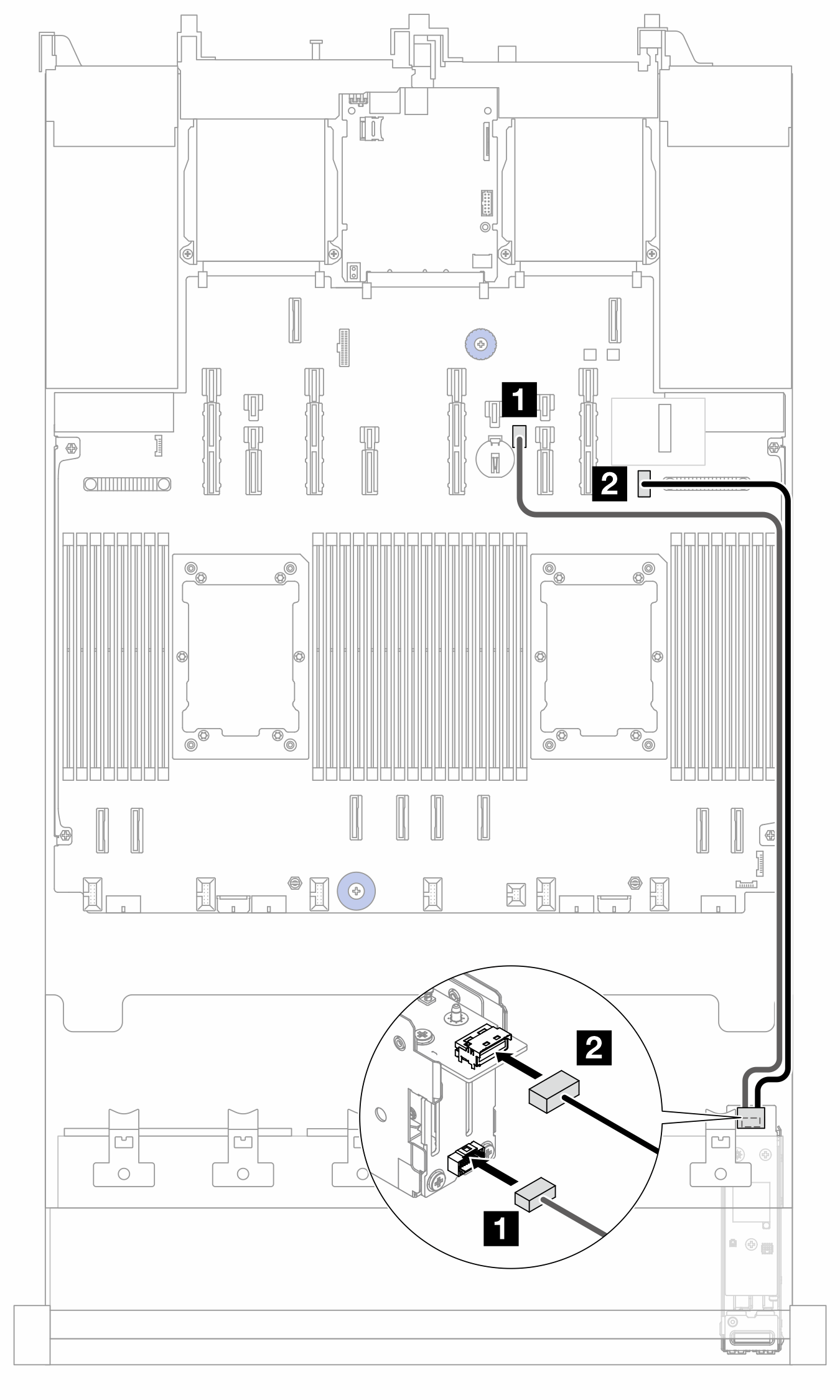

Figura 1. Disposición de los cables para la placa posterior de arranque y la placa controladora M.2 frontal
| Desde | A (placa del procesador) | Longitud |
|---|---|---|
| 1 Placa posterior de arranque M.2 | 1 Conector de alimentación M.2 | 700 mm |
| 2 Placa controladora M.2 | 2 Conector de señal de placa posterior M.2 | 650 mm |
