앞면 M.2 부트 백플레인 및 컨트롤러 보드 케이블 배선

이 섹션에서는 앞면 M.2 부팅 백플레인 및 컨트롤러 보드에 대한 케이블 배선 정보를 제공합니다.

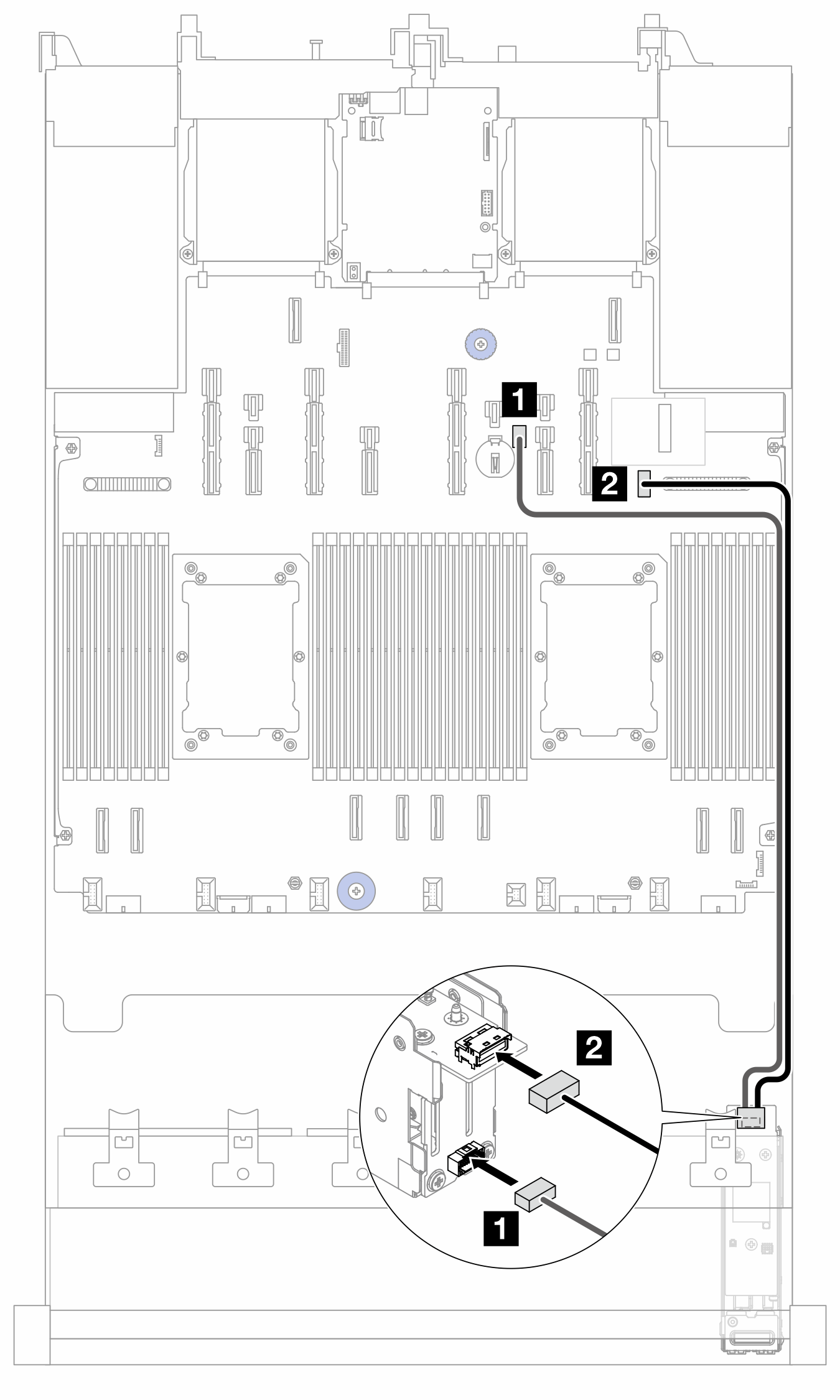

그림 1. 앞면 M.2 부트 백플레인 및 컨트롤러 보드 케이블 배선

시작도착(프로세서 보드)길이
1 M.2 부트 백플레인1 M.2 전원 커넥터700mm
2 M.2 컨트롤러 보드2 M.2 백플레인 신호 커넥터650mm
