Roteamento de cabos do backplane de inicialização M.2 frontal e da placa do controlador

Esta seção fornece informações sobre o roteamento de cabos para o backplane de inicialização M.2 frontal e a placa do controlador.

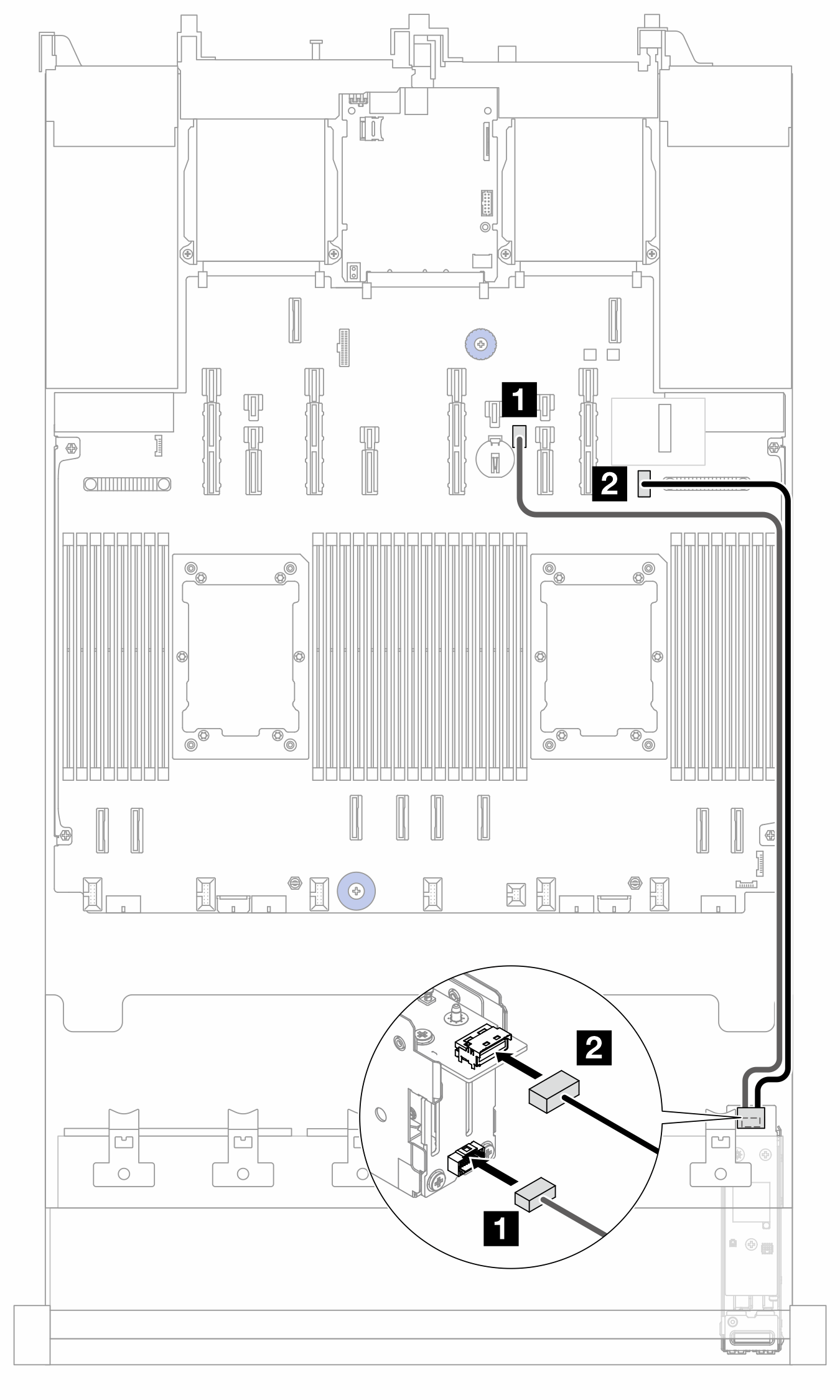

Figura 1. Roteamento de cabos para o backplane de inicialização M.2 frontal e a placa do controlador

NoPara (placa do processador)Comprimento
1 Backplane de inicialização M.21 Conector de energia M.2700 milímetros
2 Placa do controlador M.22 Conector de sinal do backplane M.2650 milímetros
