Lenovo Processor Neptune® Core Module cable routing

Esta seção oferece informações de roteamento de cabos para Processor Neptune Core Module.

Nota
Para melhor organização do cabo, é necessário instalar as mangueiras e o módulo do sensor de detecção de vazamento em um suporte designado e verificar se o módulo está fixo nas presilhas do suporte. Use a ilustração abaixo ou Instalar o Lenovo Processor Neptune Core Module para obter detalhes.

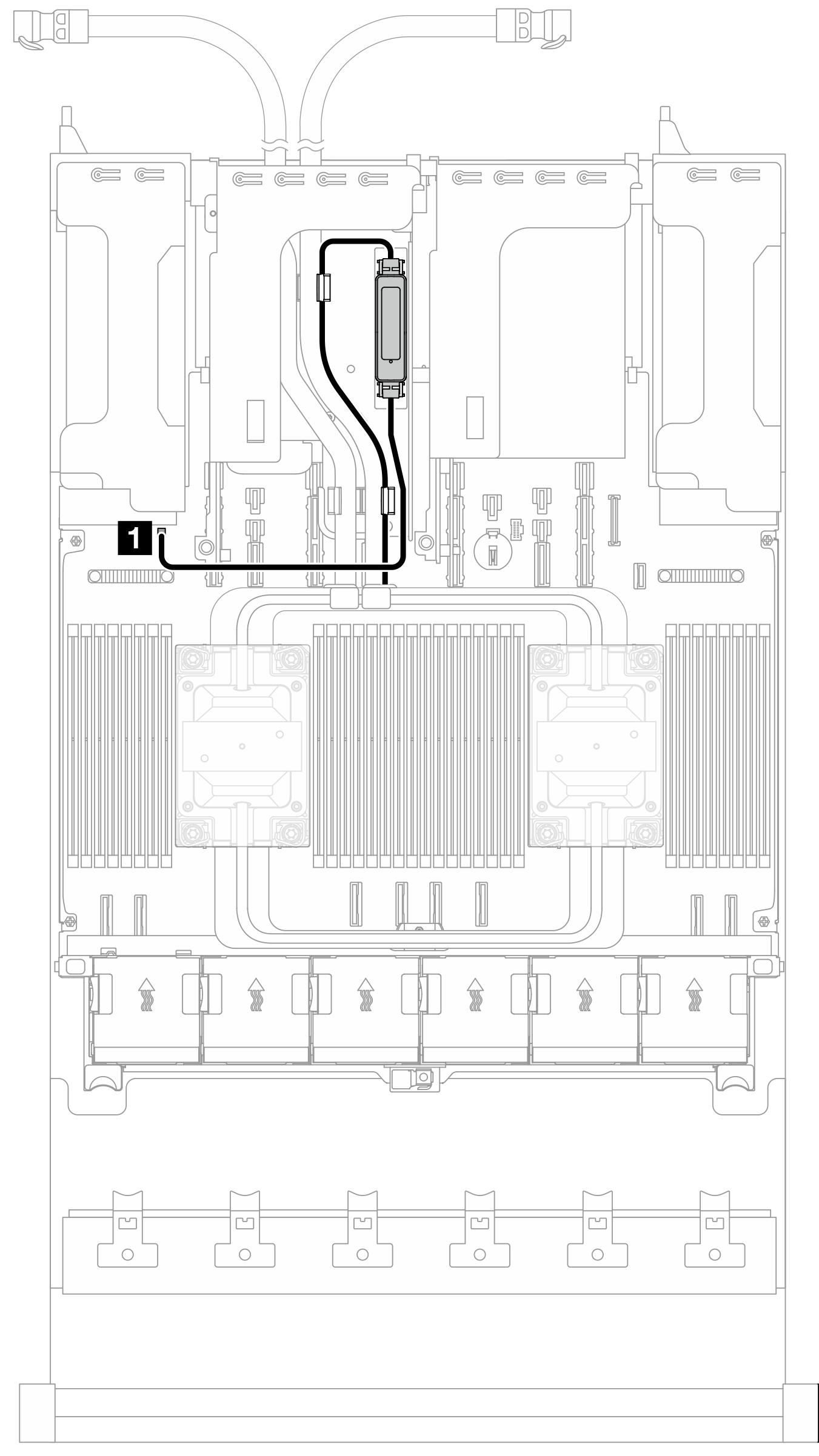

Figura 1. Roteamento de cabos do Processor Neptune Core Module

NoPara (placa do processador)
Cabo de detecção de vazamento1 Conector de detecção de vazamento 2
