Lenovo Processor Neptune® Core Module cable routing
En esta sección se proporciona información sobre la disposición de los cables de Processor Neptune Core Module.
Nota
Para obtener un mejor acceso a la disposición de los cables, es necesario instalar las mangueras y módulo de sensor de detección de filtraciones en un soporte designado y comprobar que el módulo esté asegurado en los clips de sujeción. Utilice la ilustración siguiente o consulte Instalación del Lenovo Processor Neptune Core Module para obtener detalles.

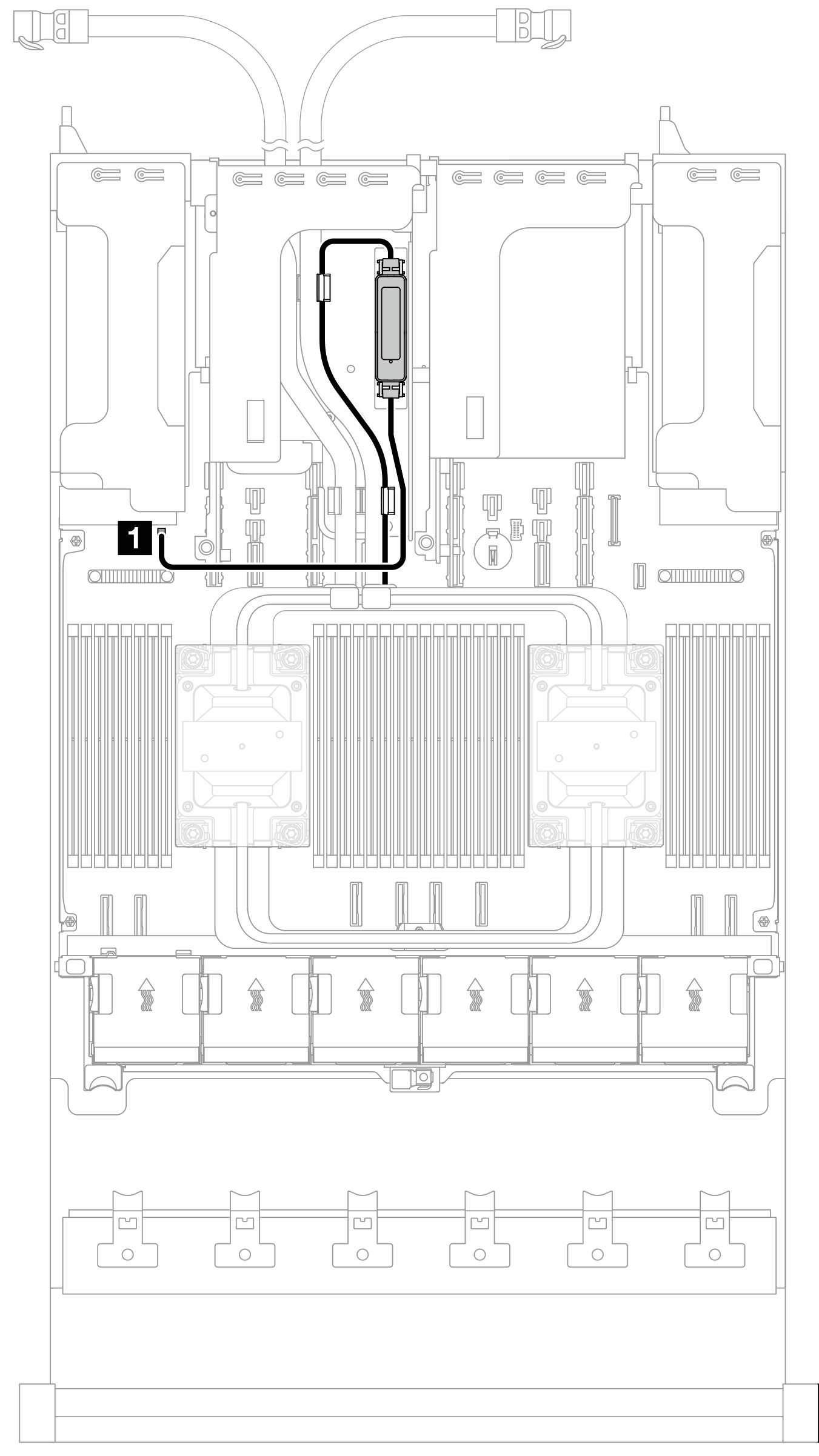

Figura 1. Disposición de los cables para Processor Neptune Core Module
| Desde | A (placa del procesador) |
|---|---|
| Cable de detección de filtraciones | 1 Conector de detección de filtraciones 2 |
