Disposición de los cables de la placa posterior de la unidad: chasis de 2,5"

En esta sección se proporciona información sobre la conexión de los cables de la placa posterior para modelos de servidor con bahías frontales de 2,5".

Antes de comenzar

Asegúrese de quitar las piezas inferiores antes de iniciar la disposición de los cables para las placas posteriores delanteras.

Conexiones del cable de alimentación

Nota
  • Para los conectores de cada placa posterior de la unidad, consulte Conectores de la placa posterior de la unidad.
    • Placas posteriores frontales (BP1/2/3):

      • 8 placas posteriores SAS/SATA frontales de 2,5”

      • Placa posterior AnyBay frontal de 8 unidades de 2,5" (también se utiliza como una placa posterior frontal NVMe de 8 unidades de 2,5" cuando solo los conectores NVMe en la placa posterior están cableados)

    • Placas posteriores centrales (BP10/11):

      • 4 placas posteriores SAS/SATA centrales/traseras de 2,5”

      • Placa posterior de 4 unidades AnyBay central/trasera de 2,5" (también se utiliza como placa posterior de 4 unidades NVMe central/trasera de 2,5" cuando solo los conectores NVMe en la placa posterior están cableados)

    • Placa posterior trasera (BP9):

      • 4 placas posteriores SAS/SATA centrales/traseras de 2,5”

      • Placa posterior de 4 unidades AnyBay central/trasera de 2,5" (también se utiliza como placa posterior de 4 unidades NVMe central/trasera de 2,5" cuando solo los conectores NVMe en la placa posterior están cableados)

      • Placa posterior trasera de 8 unidades SAS/SATA de 2,5”

  • En la ilustración siguiente se utiliza la placa posterior central/trasera de 4 unidades de 2,5" como ejemplo de BP9. La disposición de los cables para la placa posterior trasera de 8 unidades de 2,5" es similar.

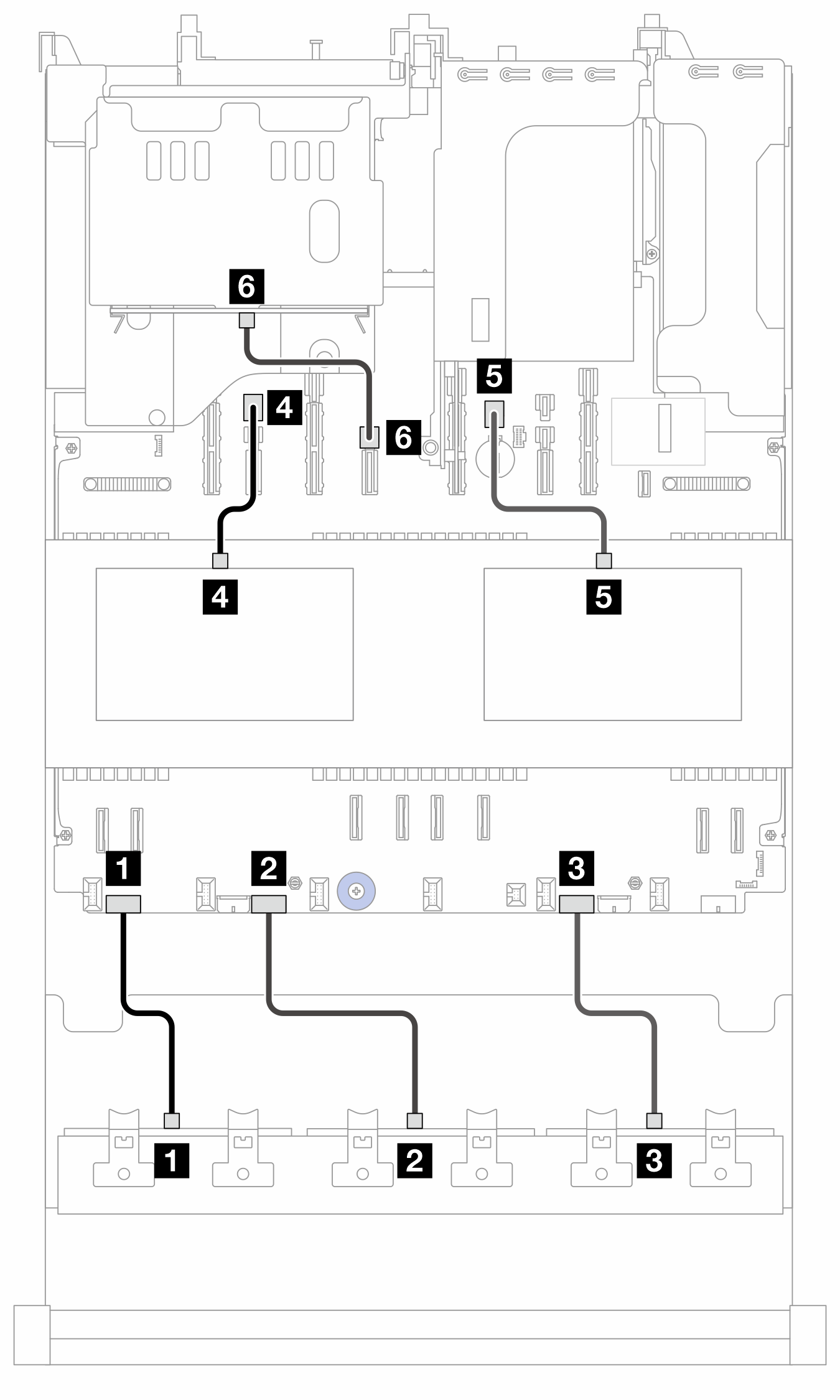

Figura 1. Conexiones del cable de alimentación

DesdeA (placa del procesador)Longitud
1 BP1: PWR1 PWR 1250 mm
2 BP2: PWR2 PWR 2250 mm
3 BP3: PWR3 PWR 3250 mm
4 BP10: PWR4 PWR 23250 mm
5 BP11: PWR5 PWR 21250 mm
6 BP9: PWR6 PWR 12250 mm

Conexiones del cable de señal

Consulte el tema específico para las conexiones del cable de señal, según las placas posteriores que tenga instaladas.
