Instradamento dei cavi del backplane dell'unità: chassis da 2,5"

Questa sezione fornisce informazioni sul collegamento dei cavi del backplane per i modelli di server con vani delle unità anteriori da 2,5".

Prima di iniziare

Verificare che le seguenti parti siano state rimosse prima di iniziare l'instradamento dei cavi per i backplane anteriori.

Collegamenti dei cavi di alimentazione

Nota
  • Per i connettori su ciascun backplane dell'unità, vedere Connettori backplane dell'unità.
    • Backplane anteriori (BP1/2/3):

      • Backplane anteriore SAS/SATA a 8 vani da 2,5"

      • Backplane anteriore AnyBay a 8 vani da 2,5" (utilizzato anche come backplane anteriore NVMe a 8 vani da 2,5" quando sono cablati solo i connettori NVMe sul backplane)

    • Backplane centrali (BP10/11):

      • Backplane centrale/posteriore SAS/SATA a 4 vani da 2,5"

      • Backplane centrale/posteriore AnyBay a 4 vani da 2,5" (utilizzato anche come backplane centrale/posteriore NVMe a 4 vani da 2,5 pollici quando sul backplane sono cablati solo connettori NVMe)

    • Backplane posteriore (BP9):

      • Backplane centrale/posteriore SAS/SATA a 4 vani da 2,5"

      • Backplane centrale/posteriore AnyBay a 4 vani da 2,5" (utilizzato anche come backplane centrale/posteriore NVMe a 4 vani da 2,5 pollici quando sul backplane sono cablati solo connettori NVMe)

      • Backplane posteriore SAS/SATA a 8 vani da 2,5"

  • Nella seguente figura viene utilizzato il backplane centrale/posteriore a 4 vani da 2,5" come esempio di BP9. L'instradamento dei cavi per il backplane posteriore a 8 vani da 2,5" è simile.

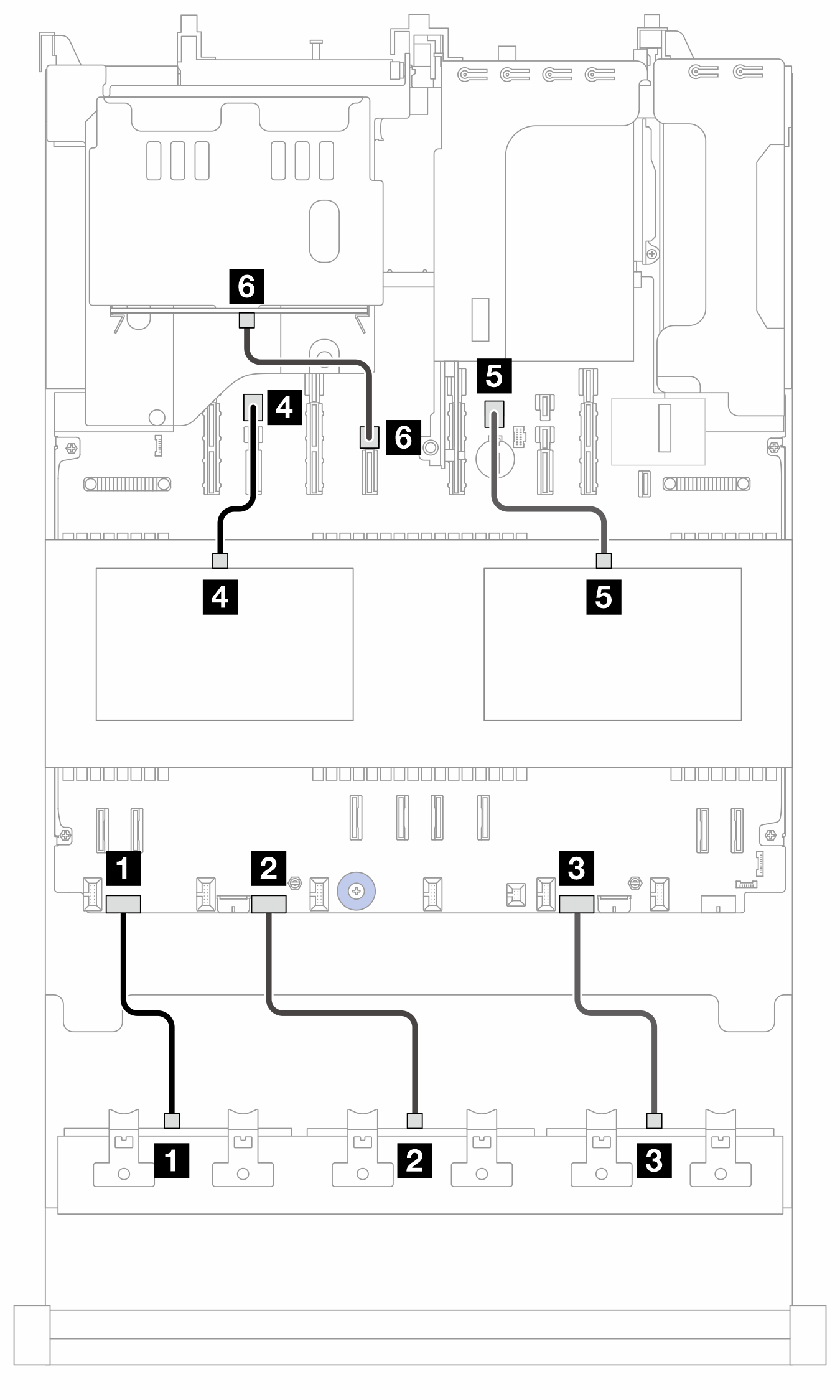

Figura 1. Collegamenti dei cavi di alimentazione

DaA (scheda del processore)Lunghezza
1 BP1: PWR1 PWR 1250 mm
2 BP2: PWR2 PWR 2250 mm
3 BP3: PWR3 PWR 3250 mm
4 BP10: PWR4 PWR 23250 mm
5 BP11: PWR5 PWR 21250 mm
6 BP9: PWR6 PWR 12250 mm

Collegamenti dei cavi di segnale

Fare riferimento alla sezione specifica per i collegamenti dei cavi di segnale, a seconda dei backplane installati.
