Connettori backplane dell'unità

Consultare questa sezione per individuare i connettori sui backplane delle unità.

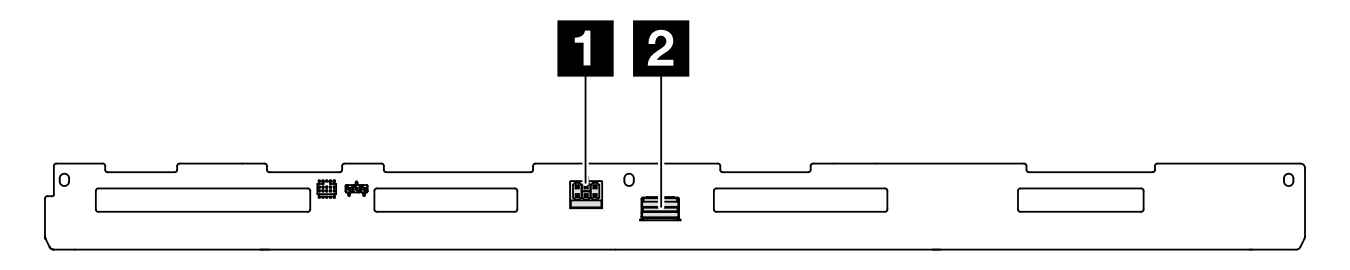

Backplane anteriore SAS/SATA a 8 vani da 2,5"



1 Connettore SAS2 Connettore di alimentazione

Backplane anteriore AnyBay a 8 vani da 2,5"



1 Connettore NVMe 6-72 Connettore NVMe 4-5
3 Connettore SAS4 Connettore di alimentazione
5 Connettore NVMe 2-36 Connettore NVMe 0-1

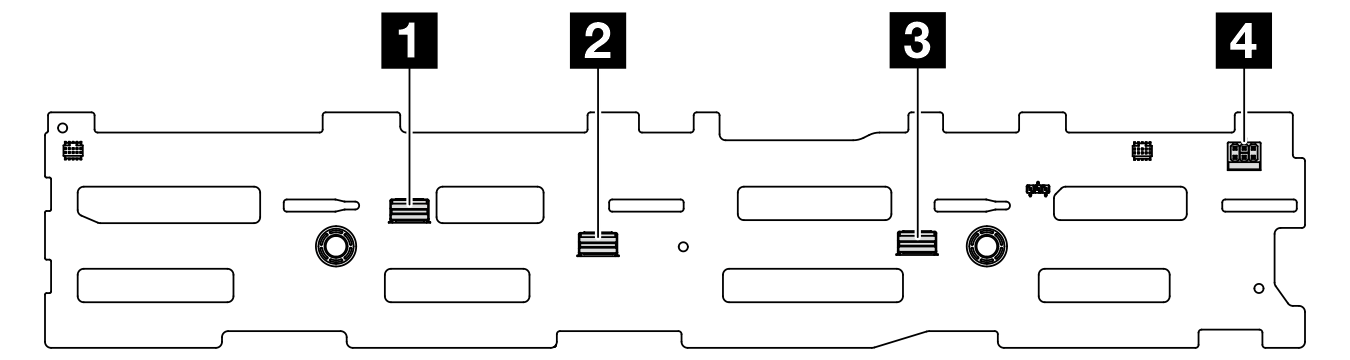

Backplane anteriore SAS/SATA a 12 vani da 3,5"



1 Connettore SAS 22 Connettore SAS 1
3 Connettore SAS 04 Connettore di alimentazione

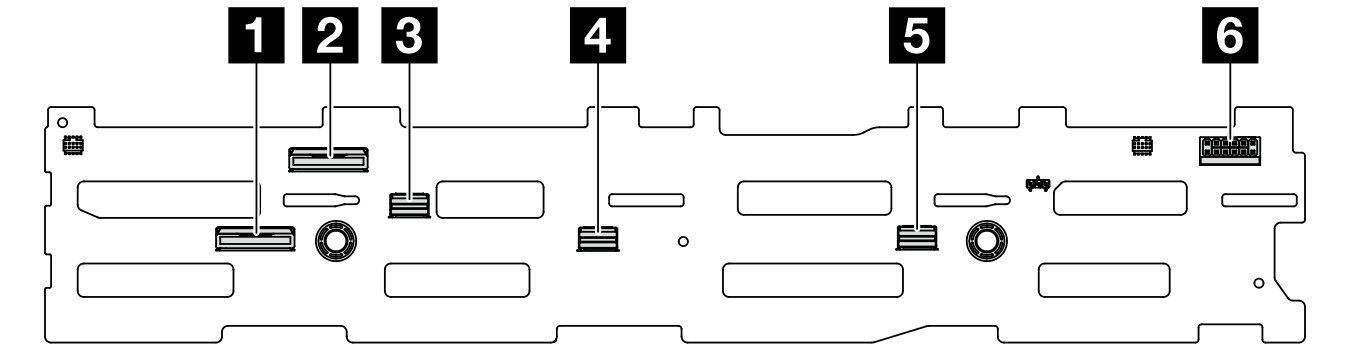

Backplane anteriore AnyBay a 12 vani da 3,5"



1 Connettore NVMe 10-112 Connettore NVMe 8-9
3 Connettore SAS 24 Connettore SAS 1
5 Connettore SAS 06 Connettore di alimentazione

Backplane centrale/posteriore SAS/SATA a 4 vani da 2,5"



1 Connettore SAS2 Connettore di alimentazione

Backplane centrale/posteriore AnyBay a 4 vani da 2,5"



1 Connettore NVMe 2-32 Connettore SAS
3 Connettore di alimentazione4 Connettore NVMe 0-1

Backplane posteriore SAS/SATA a 4 vani da 3,5"



1 Connettore di alimentazione2 Connettore SAS

Backplane posteriore SAS/SATA a 8 vani da 2,5"



1 Connettore SAS 12 Connettore di alimentazione
3 Connettore SAS 0

Backplane dell'unità E3.S



1 Vano 02 Vano 1
3 Vano 24 Vano 3
5 Connettore di alimentazione

Backplane di avvio M.2 anteriore e scheda controller

Figura 1. Backplane di avvio M.2 anteriore

Figura 2. Scheda di controllo M.2 anteriore

1 Connettore di alimentazione1 Connettore di segnale

Backplane M.2 posteriore



1 Connettore di segnale2 Connettore di alimentazione
