Conectores de la placa posterior de la unidad

Consulte esta sección para ubicar los conectores en las placas posteriores de la unidad.

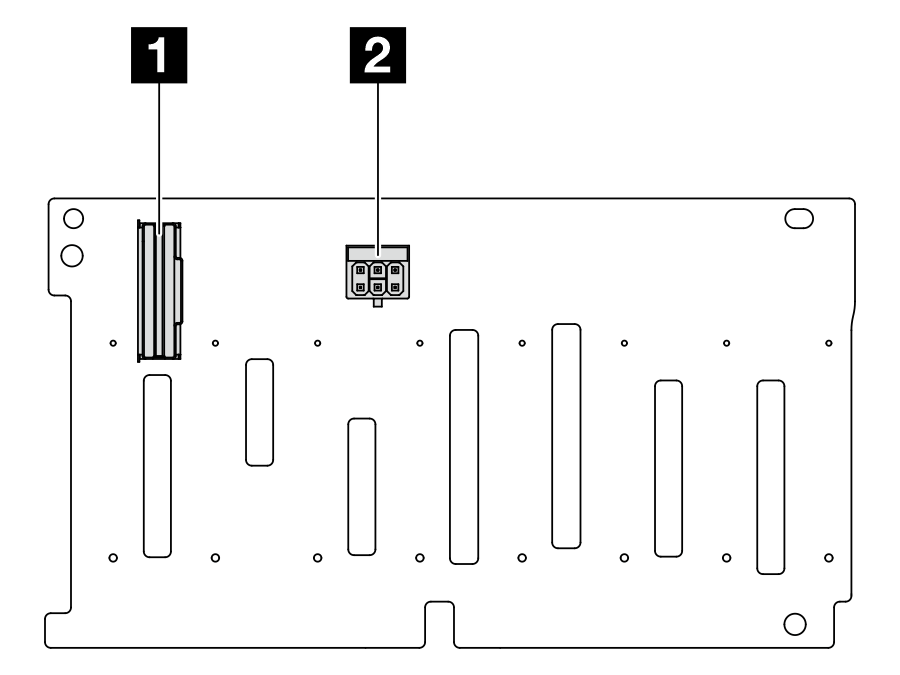

8 placas posteriores SAS/SATA frontales de 2,5”



1 Conector SAS2 Conector de alimentación

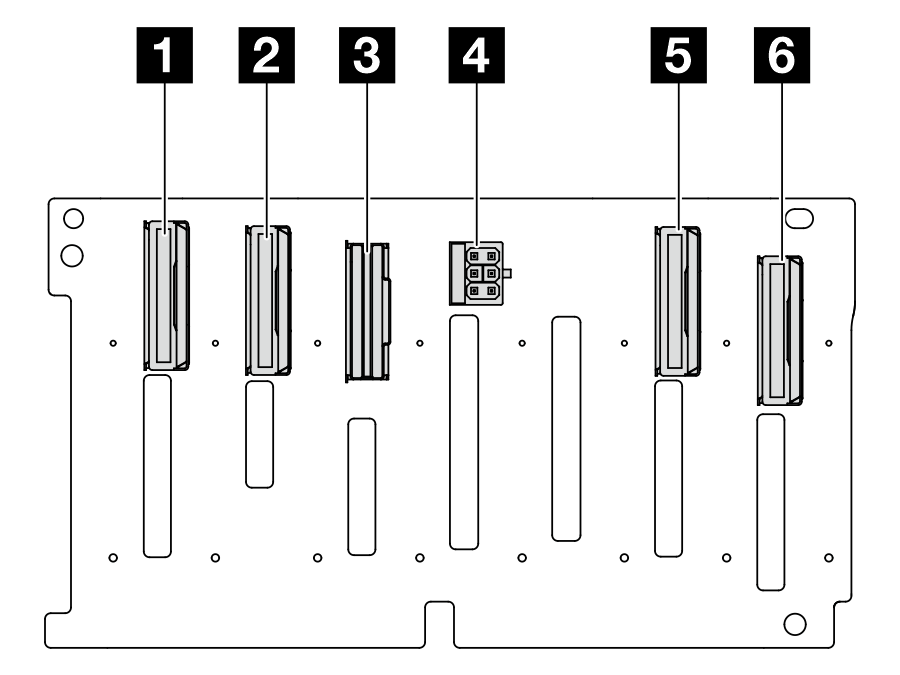

8 placas posteriores AnyBay frontales de 2,5”



1 Conector NVMe 6-72 Conector NVMe 4-5
3 Conector SAS4 Conector de alimentación
5 Conector NVMe 2-36 Conector NVMe 0-1

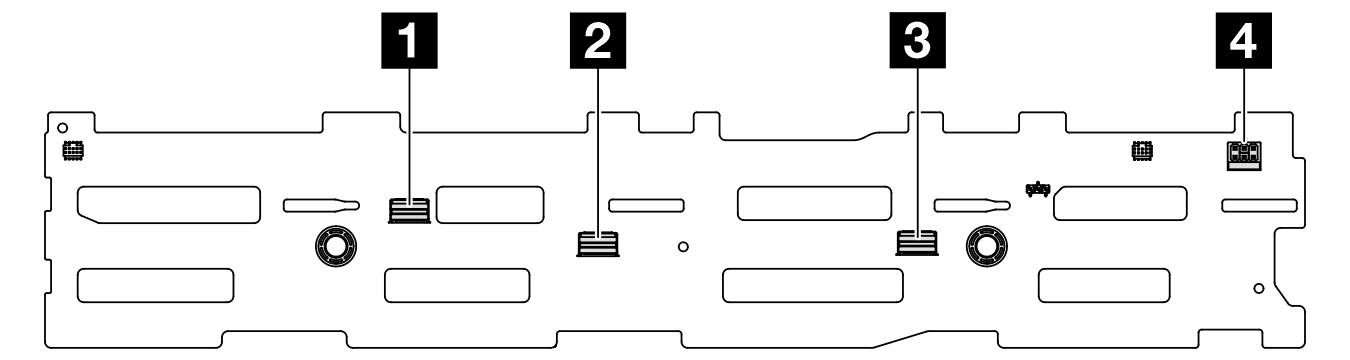

12 placas posteriores SAS/SATA de 3,5”



1 Conector SAS 22 Conector SAS 1
3 Conector SAS 04 Conector de alimentación

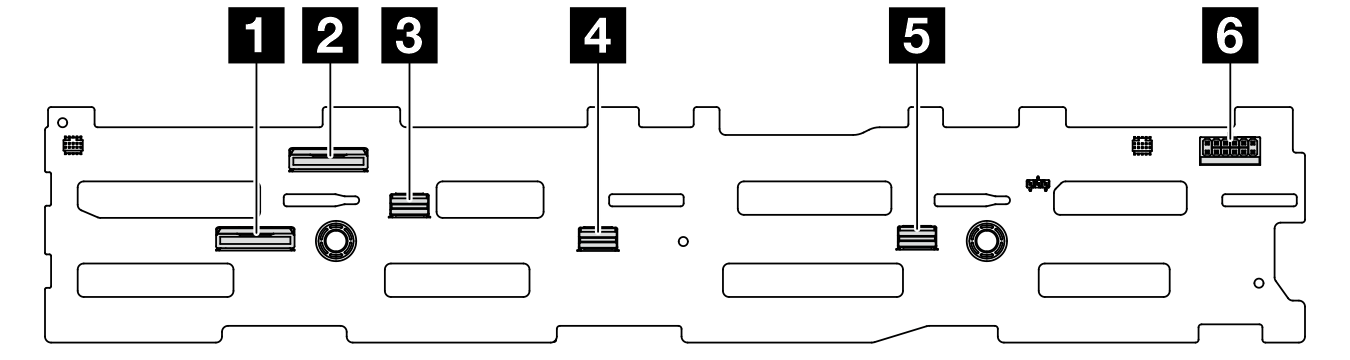

Placa posterior frontal de 12 unidades AnyBay de 3,5”



1 Conector NVMe 10-112 Conector NVMe 8-9
3 Conector SAS 24 Conector SAS 1
5 Conector SAS 06 Conector de alimentación

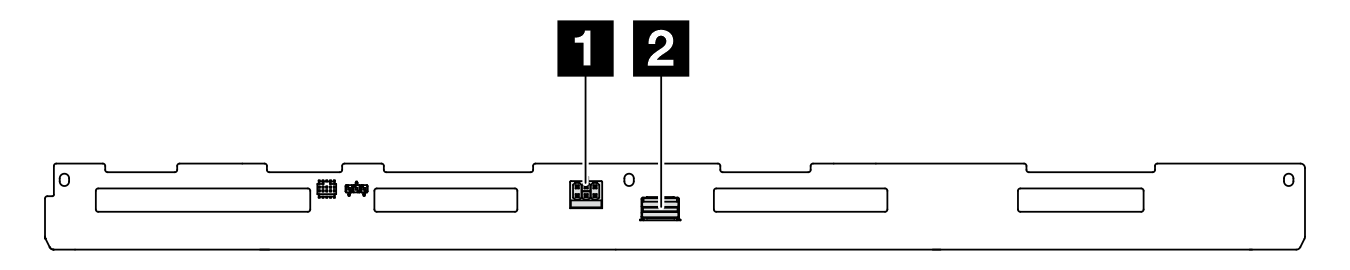

4 placas posteriores SAS/SATA centrales/traseras de 2,5”



1 Conector SAS2 Conector de alimentación

Placa posterior central/trasera de 4 unidades AnyBay de 2,5"



1 Conector NVMe 2-32 Conector SAS
3 Conector de alimentación4 Conector NVMe 0-1

Placa posterior trasera con 4 unidades SAS/SATA de 3,5"



1 Conector de alimentación2 Conector SAS

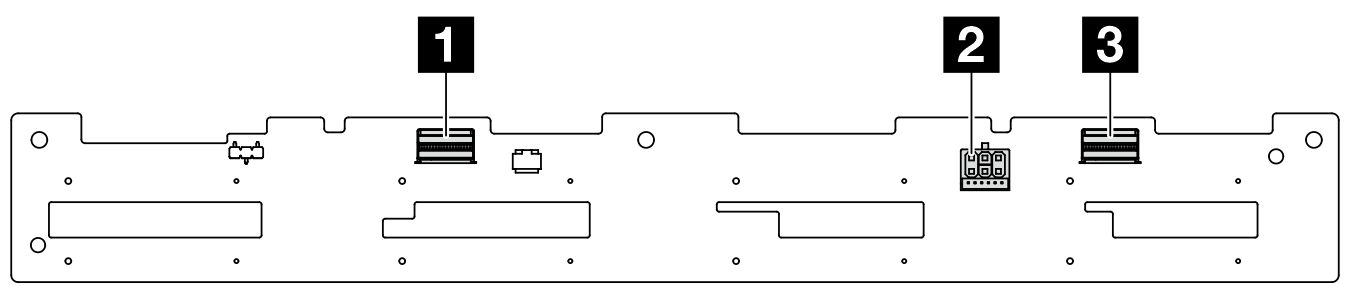

Placa posterior trasera de 8 unidades SAS/SATA de 2,5”



1 Conector SAS 12 Conector de alimentación
3 Conector SAS 0

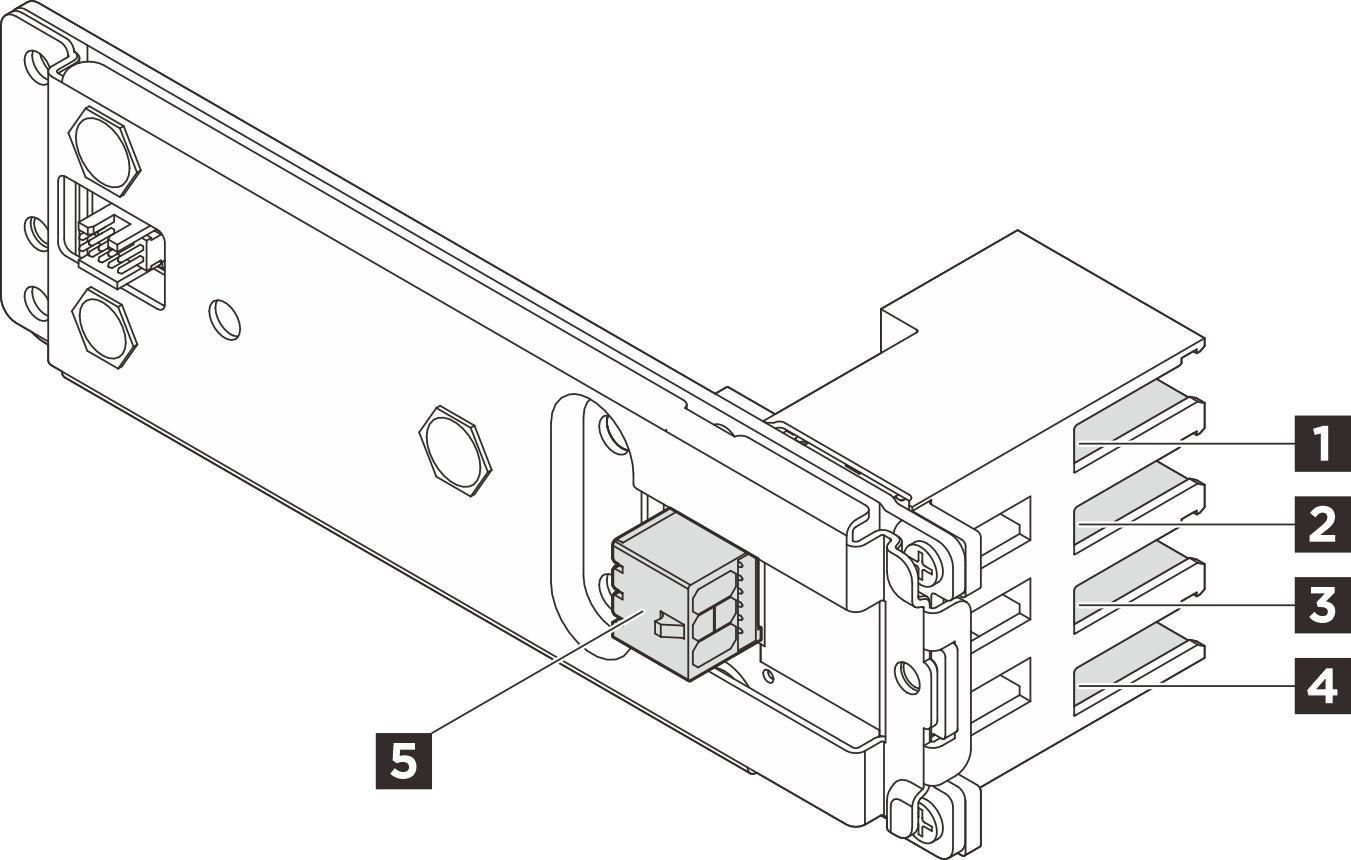

Placa posterior de unidad E3.S



1 Bahía 02 Bahía 1
3 Bahía 24 Bahía 3
5 Conector de alimentación

Placa posterior de arranque y placa controladora M.2 frontal

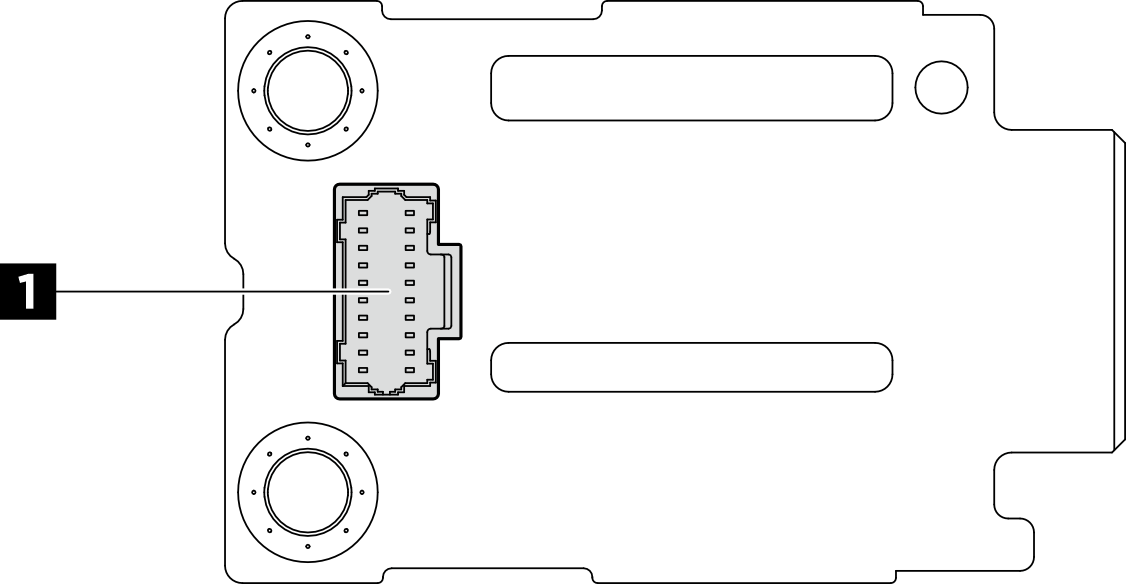

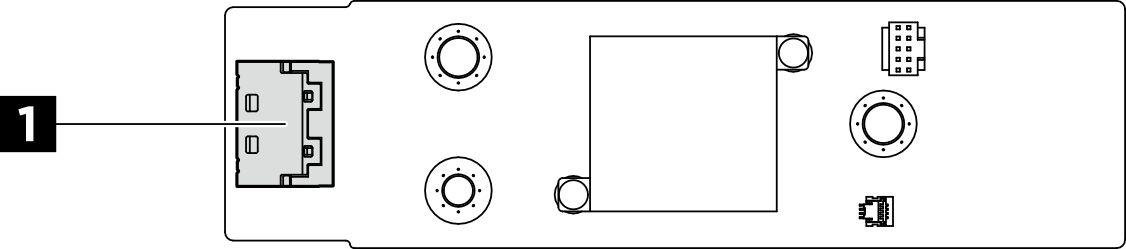

Figura 1. Placa posterior de arranque M.2 frontal

Figura 2. Placa controladora M.2 frontal

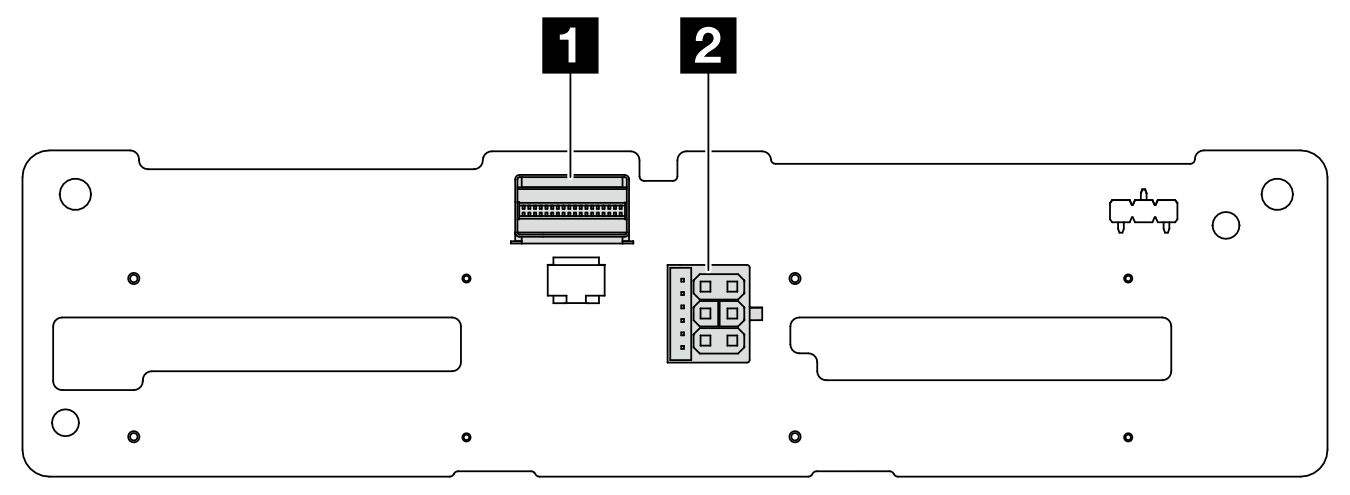

1 Conector de alimentación1 Conector de señal

Placa posterior M.2 trasera



1 Conector de señal2 Conector de alimentación
