Conectores del conjunto de la placa del sistema para la disposición de los cables

En las siguientes ilustraciones se muestran los conectores internos del conjunto de la placa del sistema que se utilizan para la disposición de los cables internos.

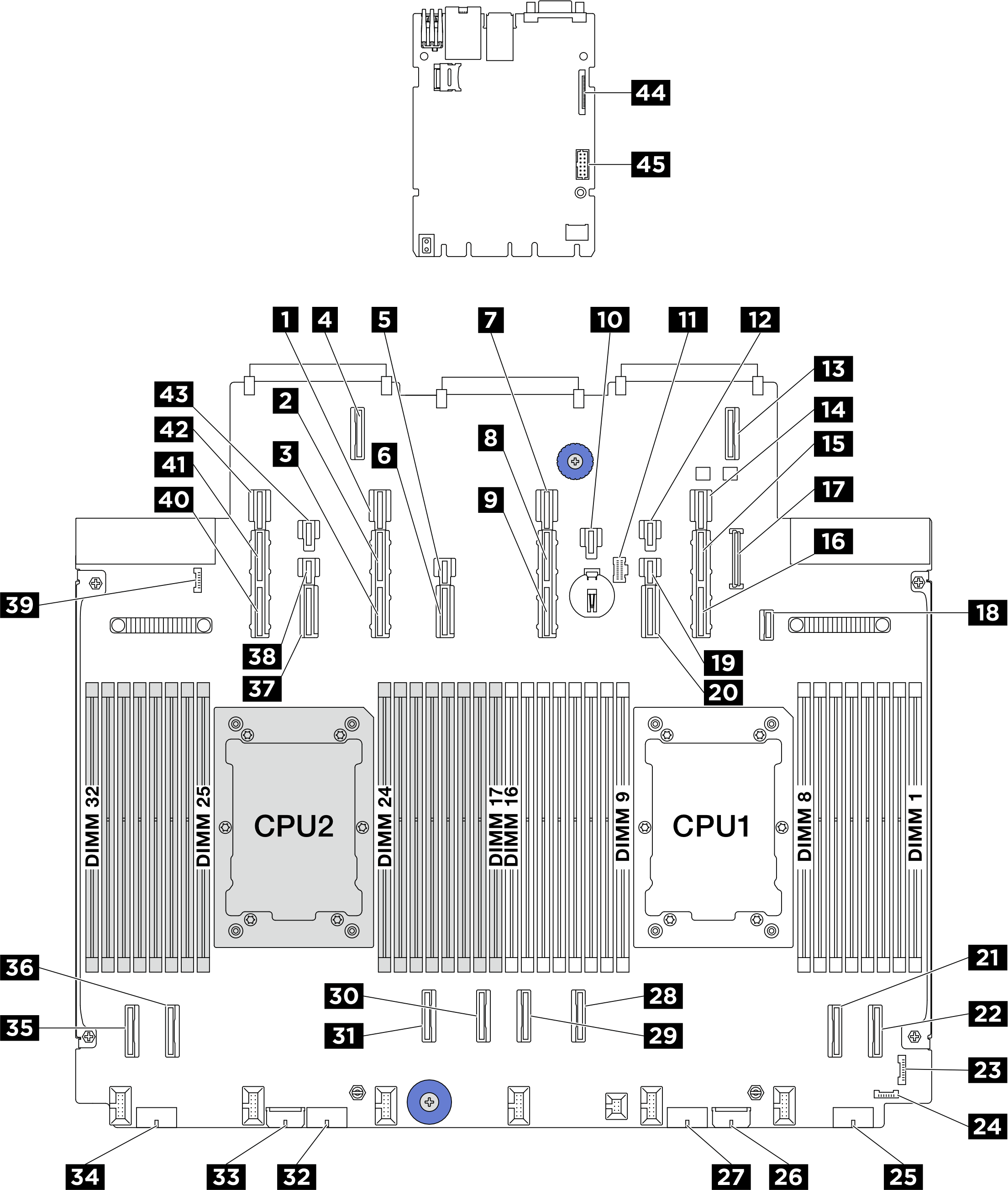

Figura 1. Servidores sin Compute Complex Neptune Core Module

1 Conector de alimentación 13	2 Conector PCIe 13A
3 Conector PCIe 13B	4 Conector de expansión de OCP 2
5 Conector de alimentación 12	6 Conector PCIe 12
7 Conector de alimentación 11	8 Conector PCIe 11A
9 Conector PCIe 11B	10 Conector de alimentación 21
11 Conector de alimentación M.2	12 Conector de alimentación 20
13 Conector de expansión de OCP 1	14 Conector de alimentación 9
15 Conector PCIe 9A	16 Conector PCIe 9B
17 Conector USB del panel frontal	18 Conector de señal de placa posterior M.2
19 Conector de alimentación 10	20 Conector PCIe 10
21 Conector PCIe 2	22 Conector PCIe 1
23 Conector de E/S frontal	24 Conector de detección de filtraciones 1
25 Conector de alimentación 4	26 Conector de alimentación de expansor interno
27 Conector de alimentación 3	28 Conector PCIe 3
29 Conector PCIe 4	30 Conector PCIe 5
31 Conector PCIe 6	32 Conector de alimentación 2
33 Conector de alimentación RAID interna	34 Conector de alimentación 1
35 Conector PCIe 8	36 Conector PCIe 7
37 Conector PCIe 14	38 Conector de alimentación 14
39 Conector de detección de filtraciones 2	40 Conector PCIe 15B
41 Conector PCIe 15A	42 Conector de alimentación 15
43 Conector de alimentación 23	44 Segundo conector Ethernet de gestión
45 Conector de puerto serie

Servidores con Compute Complex Neptune Core Module​

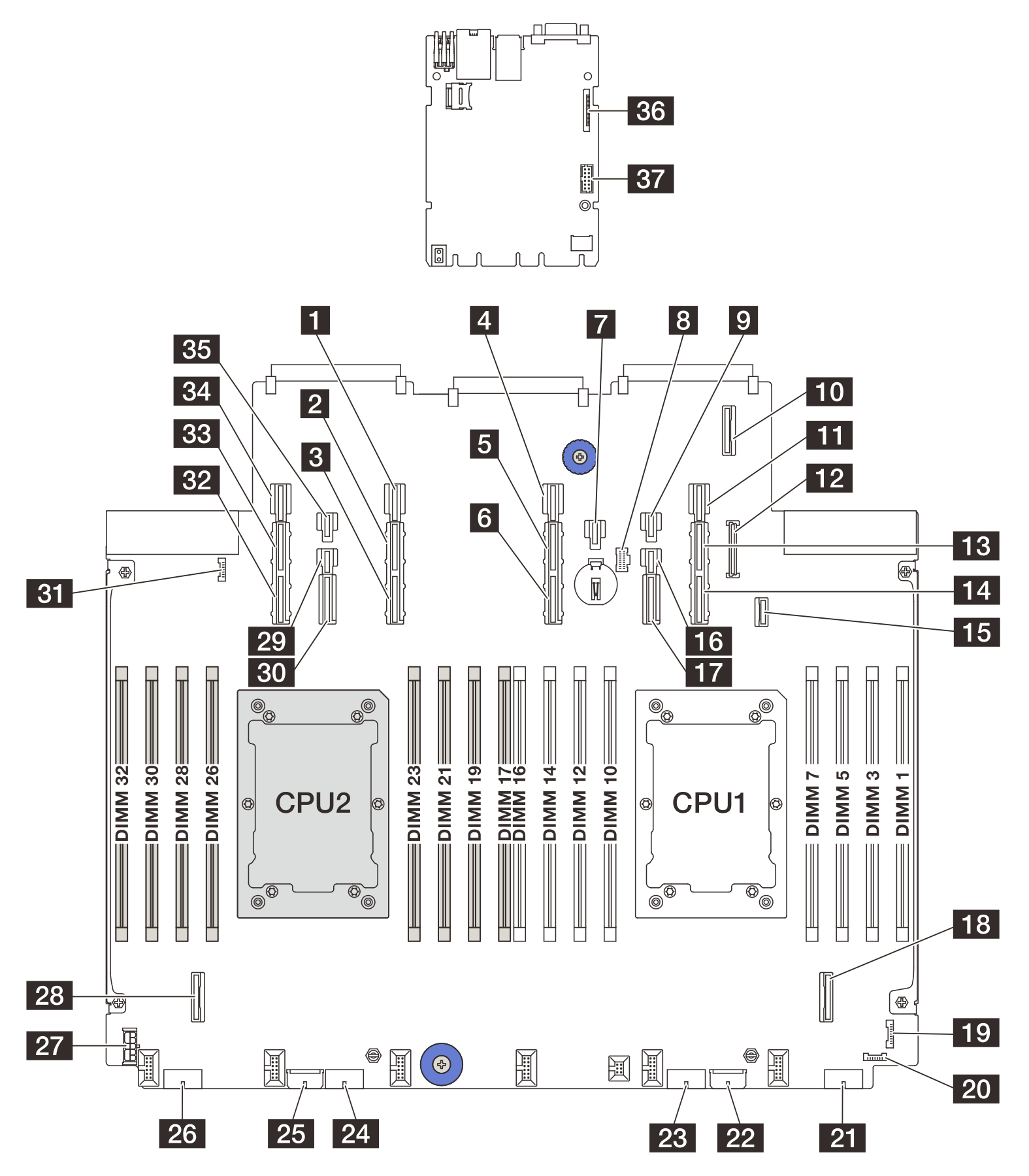

Figura 2. Servidores con Compute Complex Neptune Core Module

1 Conector de alimentación 13	2 Conector PCIe 13A
3 Conector PCIe 13B	4 Conector de alimentación 11
5 Conector PCIe 11A	6 Conector PCIe 11B
7 Conector de alimentación 21	8 Conector de alimentación de M.2
9 Conector de alimentación 20	10 Conector de expansión de OCP 1
11 Conector de alimentación 9	12 Conector USB del panel frontal
13 Conector PCIe 9A	14 Conector PCIe 9B
15 Conector de señal de la placa posterior M.2	16 Conector de alimentación 10
17 Conector PCIe 10	18 Conector PCIe 2
19 Conector de E/S frontal	20 Conector de detección de filtraciones 1
21 Conector de alimentación 4	22 Conector de alimentación de expansor
23 Conector de alimentación 3	24 Conector de alimentación 2
25 Conector de alimentación RAID (SR650 V4)	26 Conector de alimentación 1
27 Conector de alimentación RAID (SR630 V4)	28 Conector PCIe 7
29 Conector de alimentación 14	30 Conector PCIe 14
31 Conector de detección de filtraciones 2	32 Conector PCIe 15B
33 Conector PCIe 15A	34 Conector de alimentación 15
35 Conector de alimentación 23	36 Segundo conector Ethernet de gestión
37 Conector de puerto de serie
