케이블 배선용 시스템 보드 어셈블리 커넥터

다음 그림은 내장 케이블 배선에 사용되는 시스템 보드 어셈블리의 내부 커넥터를 보여줍니다.

Compute Complex Neptune Core Module 미지원 서버​

그림 1. Compute Complex Neptune Core Module 미지원 서버

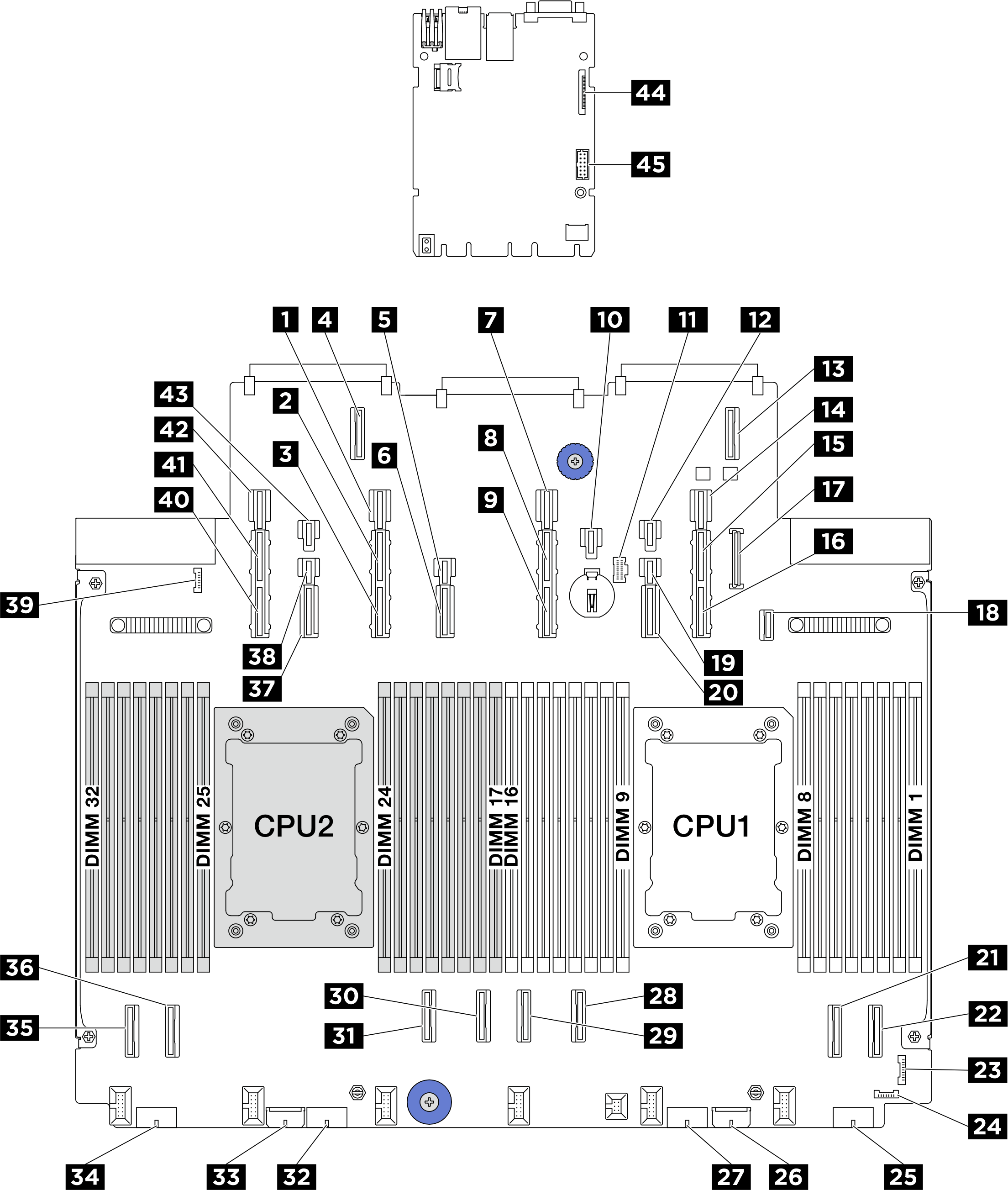

System-board connectors
1 전원 커넥터 132 PCIe 커넥터(13A)
3 PCIe 커넥터 13B4 OCP 확장 커넥터 2
5 전원 커넥터 126 PCIe 커넥터 12
7 전원 커넥터 118 PCIe 커넥터 11A
9 PCIe 커넥터 11B10 전원 커넥터 21
11 M.2 전원 커넥터12 전원 커넥터 20
13 OCP 1 확장 커넥터14 전원 커넥터 9
15 PCIe 커넥터 9A16 PCIe 커넥터 9B
17 앞면 패널 USB 커넥터18 M.2 백플레인 신호 커넥터
19 전원 커넥터 1020 PCIe 커넥터 10
21 PCIe 커넥터 222 PCIe 커넥터 1
23 앞면 I/O 커넥터24 누수 감지 커넥터 1
25 전원 커넥터 426 내부 확장기 전원 커넥터
27 전원 커넥터 328 PCIe 커넥터 3
29 PCIe 커넥터 430 PCIe 커넥터 5
31 PCIe 커넥터 632 전원 커넥터 2
33 내부 RAID 전원 커넥터34 전원 커넥터 1
35 PCIe 커넥터 836 PCIe 커넥터 7
37 PCIe 커넥터 1438 전원 커넥터 14
39 누수 감지 커넥터 240 PCIe 커넥터 15B
41 PCIe 커넥터 15A42 전원 커넥터 15
43 전원 커넥터 2344 두 번째 관리 이더넷 커넥터
45 직렬 포트 커넥터

Compute Complex Neptune Core Module 지원 서버​

그림 2. Compute Complex Neptune Core Module 지원 서버
System-board-assembly connectors

1 전원 커넥터 132 PCIe 커넥터(13A)
3 PCIe 커넥터 13B4 전원 커넥터 11
5 PCIe 커넥터 11A6 PCIe 커넥터 11B
7 전원 커넥터 218 M.2 전원 커넥터
9 전원 커넥터 2010 OCP 확장 커넥터 1
11 전원 커넥터 912 앞면 패널 USB 커넥터
13 PCIe 커넥터 9A14 PCIe 커넥터 9B
15 M.2 백플레인 신호 커넥터16 전원 커넥터 10
17 PCIe 커넥터 1018 PCIe 커넥터 2
19 앞면 I/O 커넥터20 누수 감지 커넥터 1
21 전원 커넥터 422 확장기 전원 커넥터
23 전원 커넥터 324 전원 커넥터 2
25 RAID 전원 커넥터(SR650 V4)26 전원 커넥터 1
27 RAID 전원 커넥터(SR630 V4)28 PCIe 커넥터 7
29 전원 커넥터 1430 PCIe 커넥터 14
31 누수 감지 커넥터 232 PCIe 커넥터 15B
33 PCIe 커넥터 15A34 전원 커넥터 15
35 전원 커넥터 2336 두 번째 관리 이더넷 커넥터
37 직렬 포트 커넥터
