Connecteurs du bloc carte mère pour le cheminement des câbles

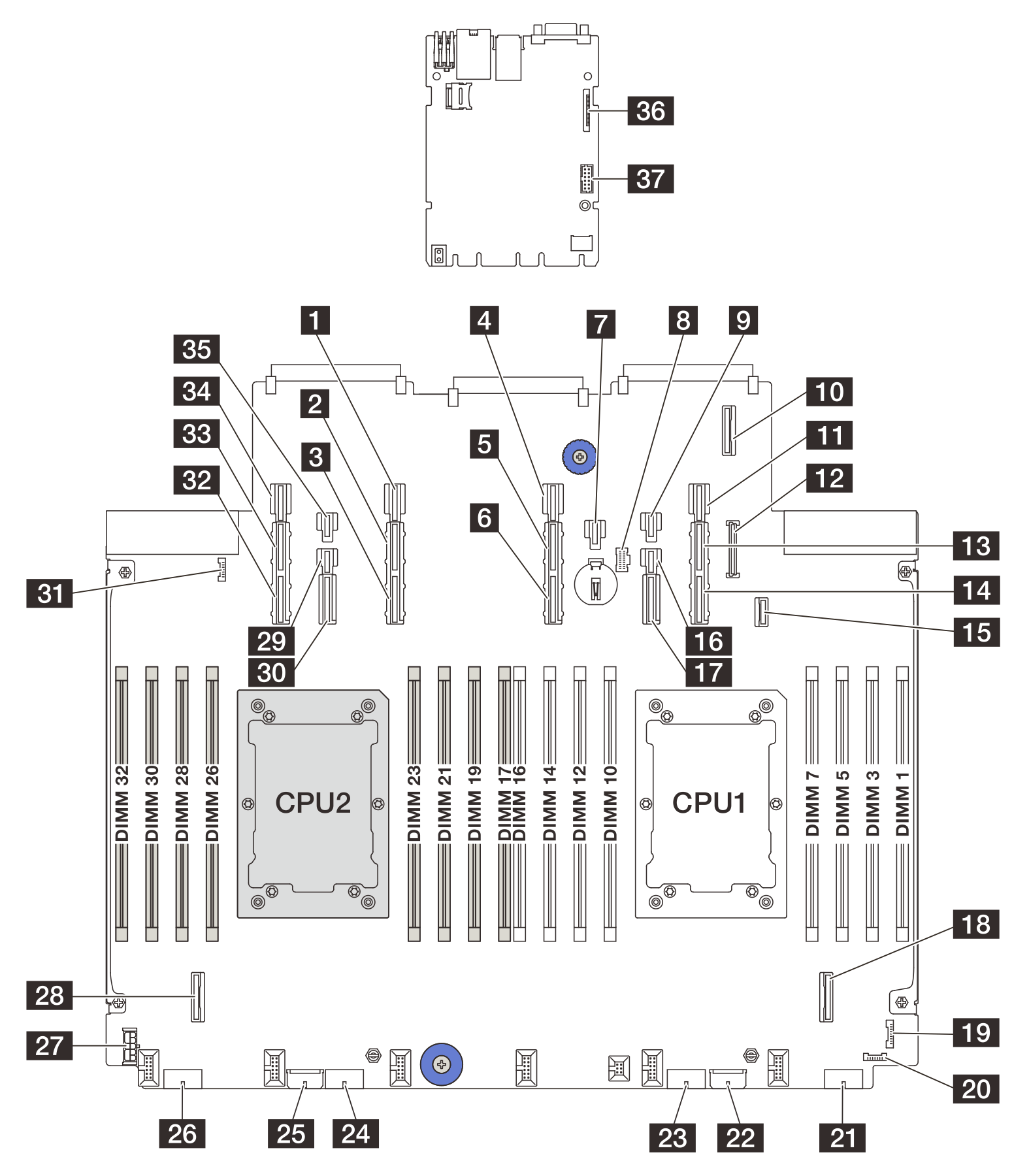

Les figures suivantes présentent les connecteurs internes du bloc carte mère qui sont utilisés pour le cheminement interne des câbles.

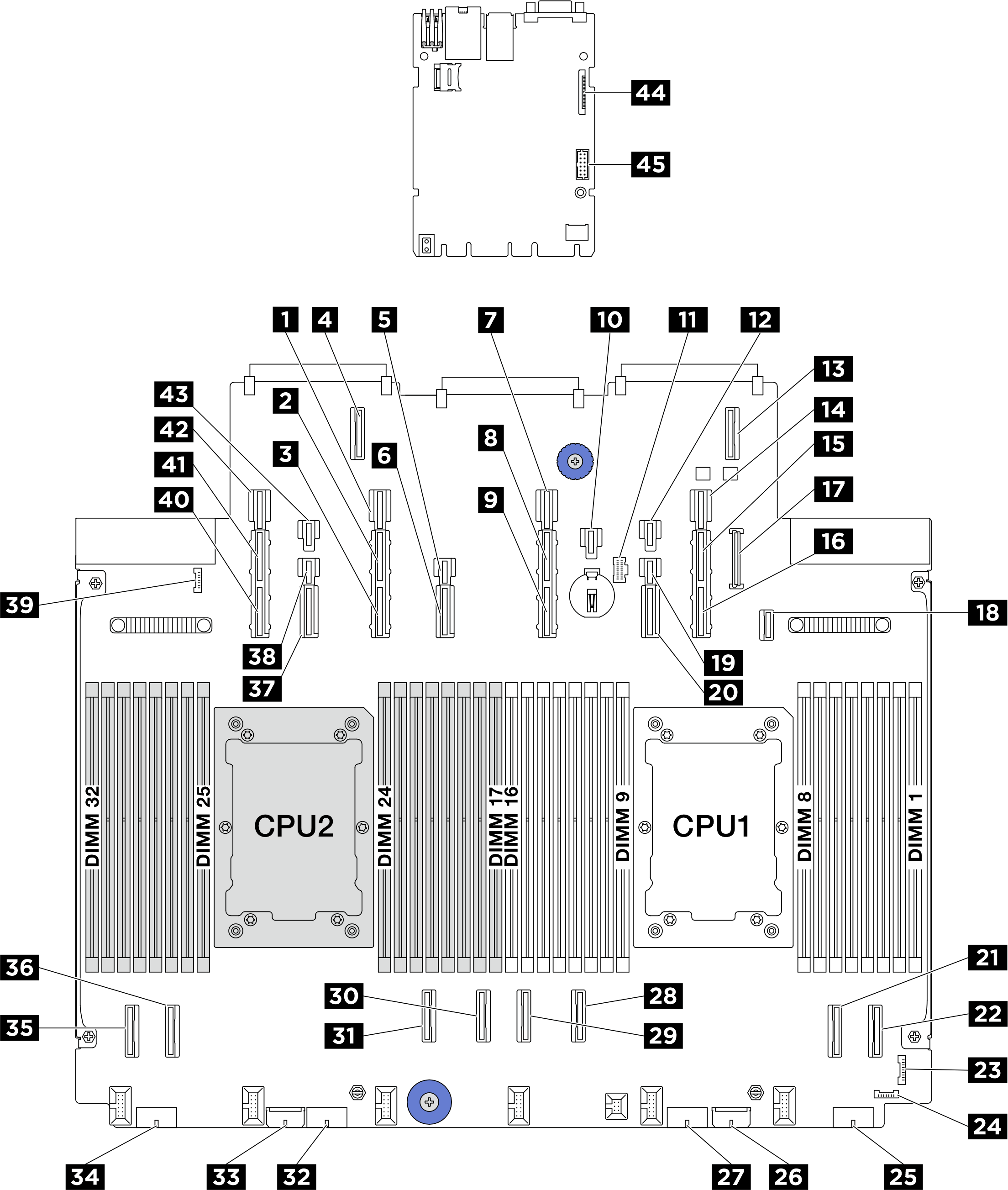

Figure 1. Connecteurs du bloc carte mère


1 Connecteur d'alimentation 13 | 2 Connecteur PCIe 13A |
3 Connecteur PCIe 13B | 4 Connecteur d'extension OCP 2 |
5 Connecteur d'alimentation 12 | 6 Connecteur PCIe 12 |
7 Connecteur d'alimentation 11 | 8 Connecteur PCIe 11A |
9 Connecteur PCIe 11B | 10 Connecteur d'alimentation 21 |
11 Connecteur d'alimentation M.2 | 12 Connecteur d'alimentation 20 |
13 Connecteur d'extension OCP 1 | 14 Connecteur d'alimentation 9 |
15 Connecteur PCIe 9A | 16 Connecteur PCIe 9B |
17 Connecteur USB du panneau frontal | 18 Connecteur de signal du fond de panier M.2 |
19 Connecteur d'alimentation 10 | 20 Connecteur PCIe 10 |
21 Connecteur PCIe 2 | 22 Connecteur PCIe 1 |
23 Connecteur d'E-S avant | 24 Connecteur de détection de fuite 1 |
25 Connecteur d'alimentation 4 | 26 Connecteur d'alimentation d'extension interne |
27 Connecteur d'alimentation 3 | 28 Connecteur PCIe 3 |
29 Connecteur PCIe 4 | 30 Connecteur PCIe 5 |
31 Connecteur PCIe 6 | 32 Connecteur d'alimentation 2 |
33 Connecteur d’alimentation RAID interne | 34 Connecteur d'alimentation 1 |
35 Connecteur PCIe 8 | 36 Connecteur PCIe 7 |
37 Connecteur PCIe 14 | 38 Connecteur d'alimentation 14 |
39 Connecteur de détection de fuite 2 | 40 Connecteur PCIe 15B |
41 Connecteur PCIe 15A | 42 Connecteur d'alimentation 15 |
43 Connecteur d'alimentation 23 | 44 Second connecteur Ethernet de gestion |
45 Connecteur de port série |
