用於纜線佈線的主機板組件接頭

下圖顯示主機板組件上用於內部纜線佈線的內部接頭。

未配備 Compute Complex Neptune Core Module 的伺服器​

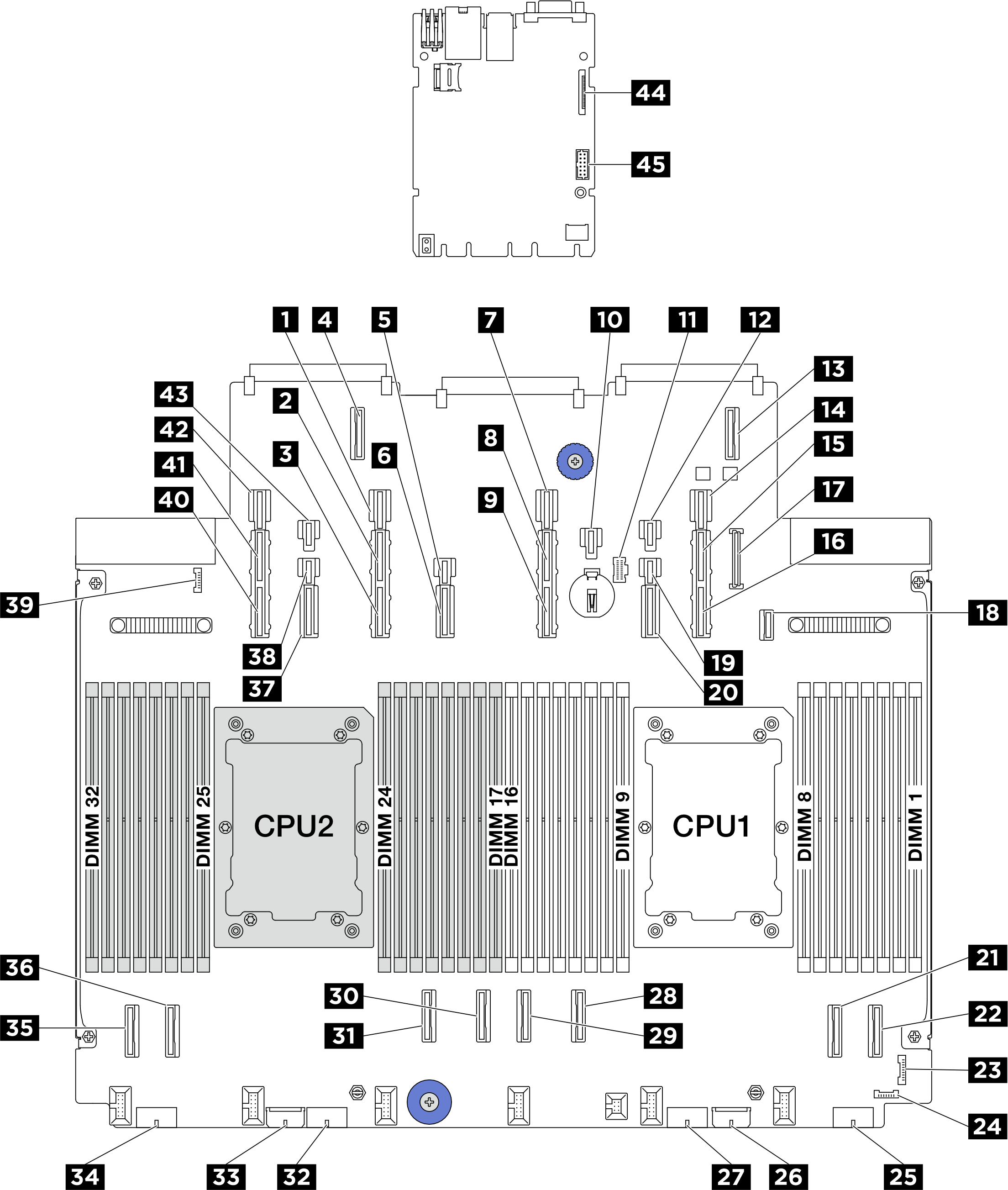

圖 1. 未配備 Compute Complex Neptune Core Module 的伺服器
System-board connectors
1 電源接頭 132 PCIe 接頭 13A
3 PCIe 接頭 13B4 OCP 擴充接頭 2
5 電源接頭 126 PCIe 接頭 12
7 電源接頭 118 PCIe 接頭 11A
9 PCIe 接頭 11B10 電源接頭 21
11 M.2 電源接頭12 電源接頭 20
13 OCP 1 擴充接頭14 電源接頭 9
15 PCIe 接頭 9A16 PCIe 接頭 9B
17 前方面板 USB 接頭18 M.2 背板信號接頭
19 電源接頭 1020 PCIe 接頭 10
21 PCIe 接頭 222 PCIe 接頭 1
23 前方 I/O 接頭24 洩漏偵測接頭 1
25 電源接頭 426 內部擴充器電源接頭
27 電源接頭 328 PCIe 接頭 3
29 PCIe 接頭 430 PCIe 接頭 5
31 PCIe 接頭 632 電源接頭 2
33 內部 RAID 電源接頭34 電源接頭 1
35 PCIe 接頭 836 PCIe 接頭 7
37 PCIe 接頭 1438 電源接頭 14
39 洩漏偵測接頭 240 PCIe 接頭 15B
41 PCIe 接頭 15A42 電源接頭 15
43 電源接頭 2344 第二個管理乙太網路接頭
45 序列埠接頭

配備 Compute Complex Neptune Core Module 的伺服器​

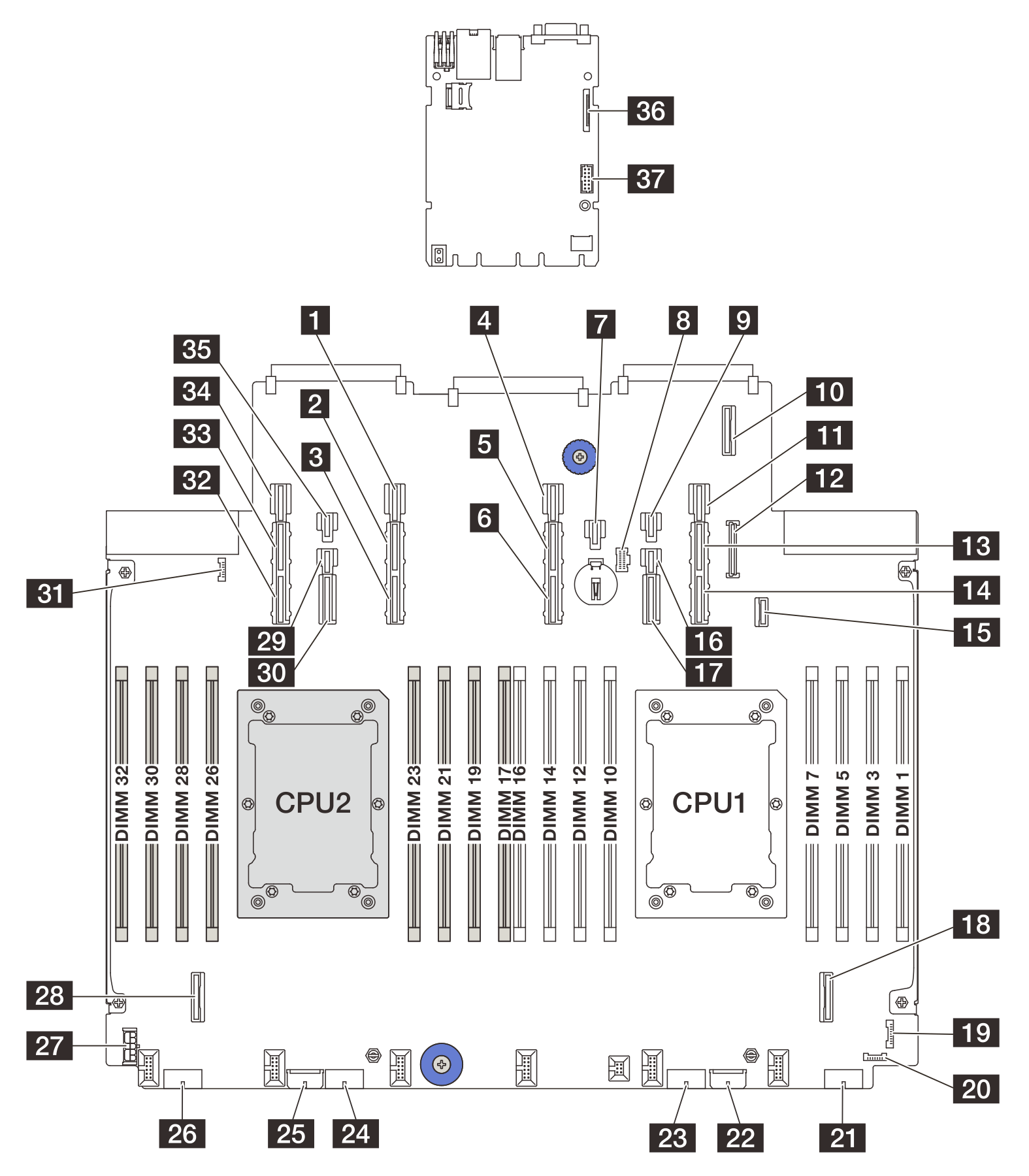

圖 2. 配備 Compute Complex Neptune Core Module 的伺服器
System-board-assembly connectors

1 電源接頭 132 PCIe 接頭 13A
3 PCIe 接頭 13B4 電源接頭 11
5 PCIe 接頭 11A6 PCIe 接頭 11B
7 電源接頭 218 M.2 電源接頭
9 電源接頭 2010 OCP 擴充接頭 1
11 電源接頭 912 前方面板 USB 接頭
13 PCIe 接頭 9A14 PCIe 接頭 9B
15 M.2 背板信號接頭16 電源接頭 10
17 PCIe 接頭 1018 PCIe 接頭 2
19 正面 I/O 接頭20 洩漏偵測接頭 1
21 電源接頭 422 擴充器電源接頭
23 電源接頭 324 電源接頭 2
25 RAID 電源接頭 (SR650 V4)26 電源接頭 1
27 RAID 電源接頭 (SR630 V4)28 PCIe 接頭 7
29 電源接頭 1430 PCIe 接頭 14
31 洩漏偵測接頭 232 PCIe 接頭 15B
33 PCIe 接頭 15A34 電源接頭 15
35 電源接頭 2336 第二個管理乙太網路接頭
37 序列埠接頭
