E3.S 背板纜線佈線：配備 Compute Complex Neptune Core Module 的 E3.S 機箱

本節提供配備前方 E3.S 機槽和 Compute Complex Neptune Core Module 的伺服器型號的背板纜線連接資訊。

• 支援的 E3.S 配置

• 電源線連接

• 信號線連接

圖 1. E3.S 背板編號

電源線連接​

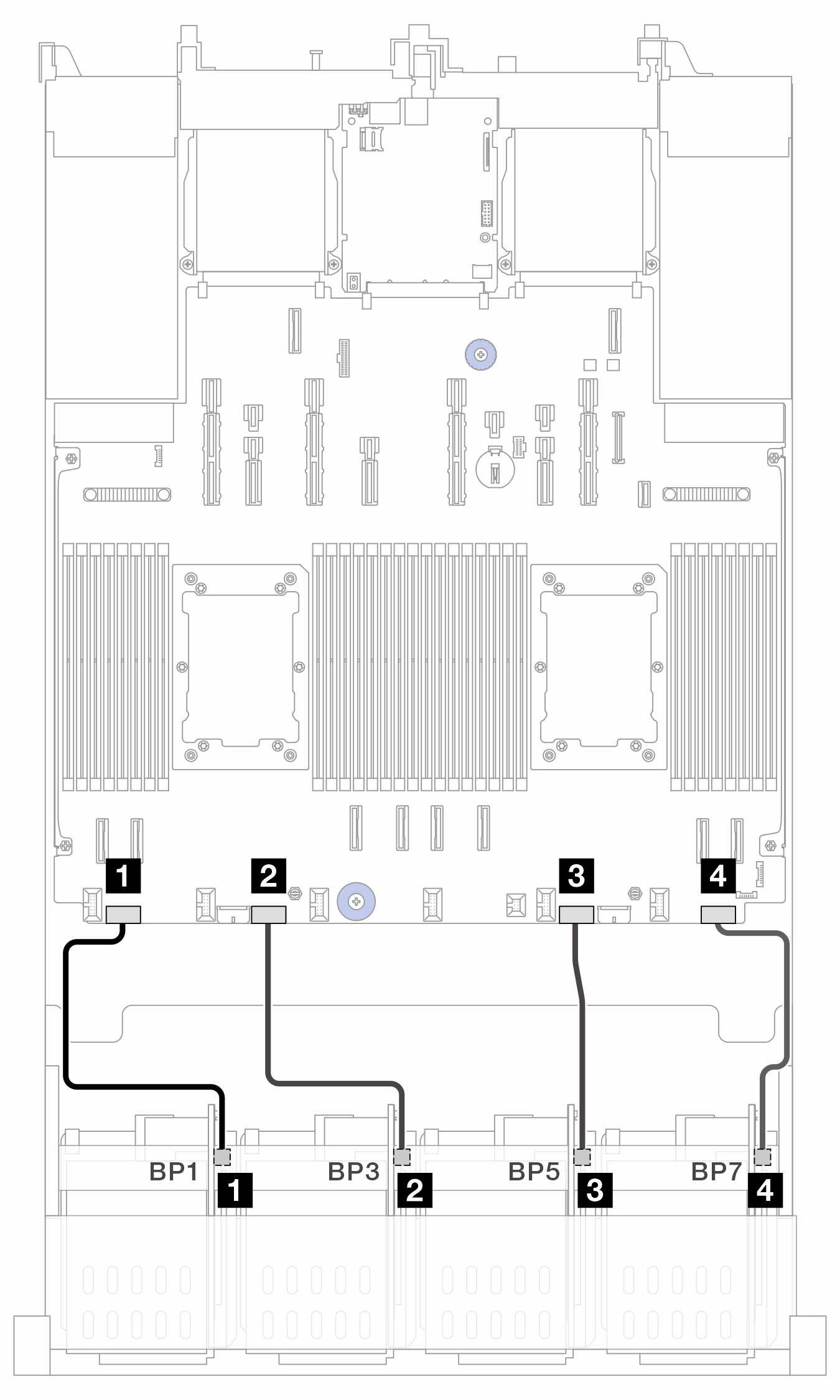

圖 2. 電源線連接

從	至（處理器板）	纜線長度
1 BP1：PWR	1 PWR 1	250 公釐
2 BP3：PWR	2 PWR 2	250 公釐
3 BP5：PWR	3 PWR 3	250 公釐
4 BP7：PWR	4 PWR 4	250 公釐

信號線連接​

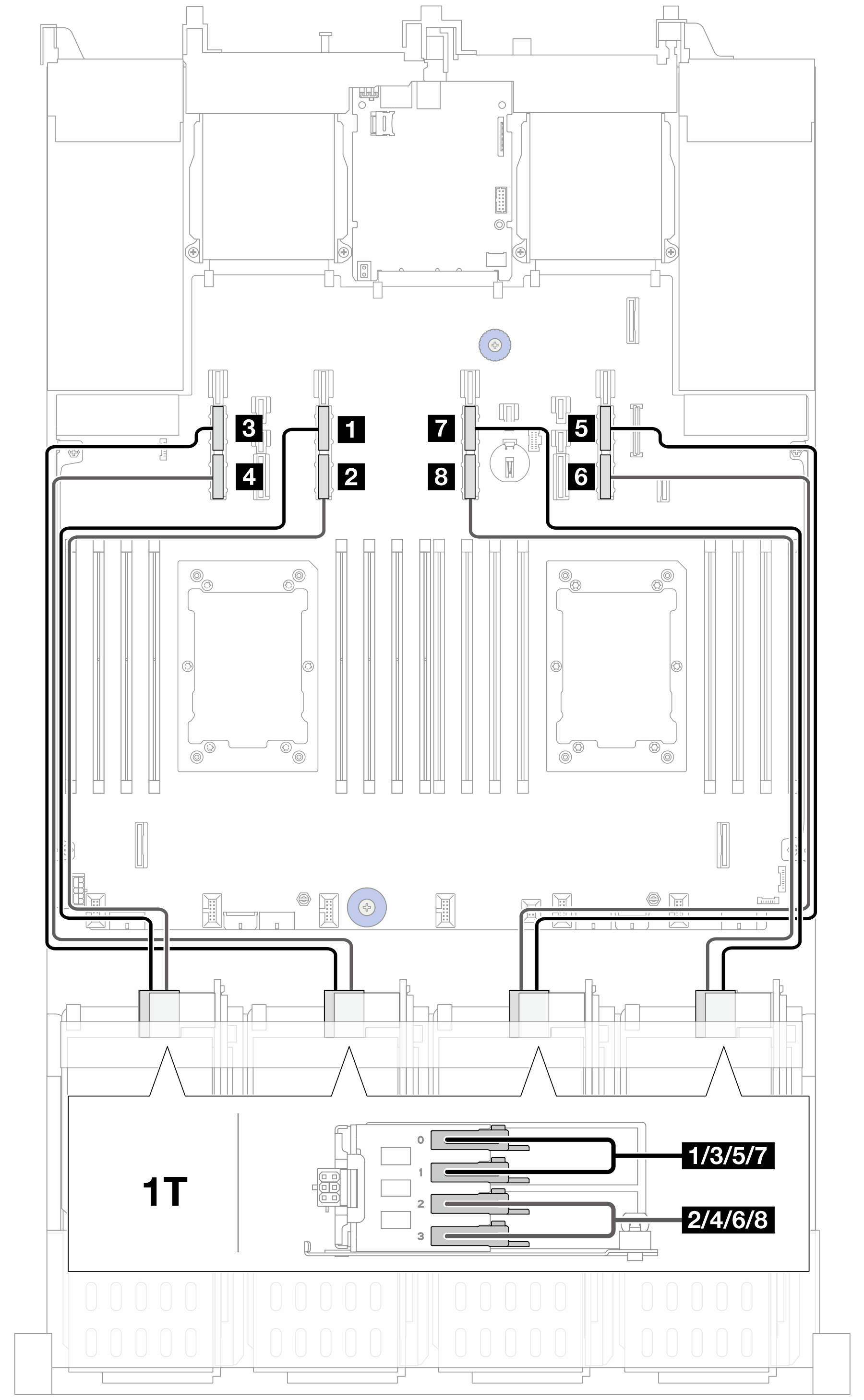

圖 3. 信號線連接

從	至（處理器板）	纜線長度
1 BP1：機槽 0、機槽 1	1 PCIe 13A	630 公釐
2 BP1：機槽 2、機槽 3	2 PCIe 13B	630 公釐
3 BP3：機槽 0、機槽 1	3 PCIe 15A	630 公釐
4 BP3：機槽 2、機槽 3	4 PCIe 15B	630 公釐
5 BP5：機槽 0、機槽 1	5 PCIe 9A	630 公釐
6 BP5：機槽 2、機槽 3	6 PCIe 9B	630 公釐
7 BP7：機槽 0、機槽 1	7 PCIe 11A	630 公釐
8 BP7：機槽 2、機槽 3	8 PCIe 11B	630 公釐
