E3.S バックプレーンのケーブル配線: Compute Complex Neptune Core Module を搭載した E3.S シャーシ

このセクションでは、前面 E3.S ベイと Compute Complex Neptune Core Module を搭載したサーバー・モデルのバックプレーンのケーブル接続について説明します。

• サポートされている E3.S 構成

• 電源ケーブルの接続

• 信号ケーブルの接続

図 1. E3.S バックプレーン番号

電源ケーブルの接続​

図 2. 電源ケーブルの接続

始点	終点 (プロセッサー・ボード)	ケーブルの長さ
1 BP1: PWR	1 PWR 1	250 mm
2 BP3: PWR	2 PWR 2	250 mm
3 BP5: PWR	3 PWR 3	250 mm
4 BP7: PWR	4 PWR 4	250 mm

信号ケーブルの接続​

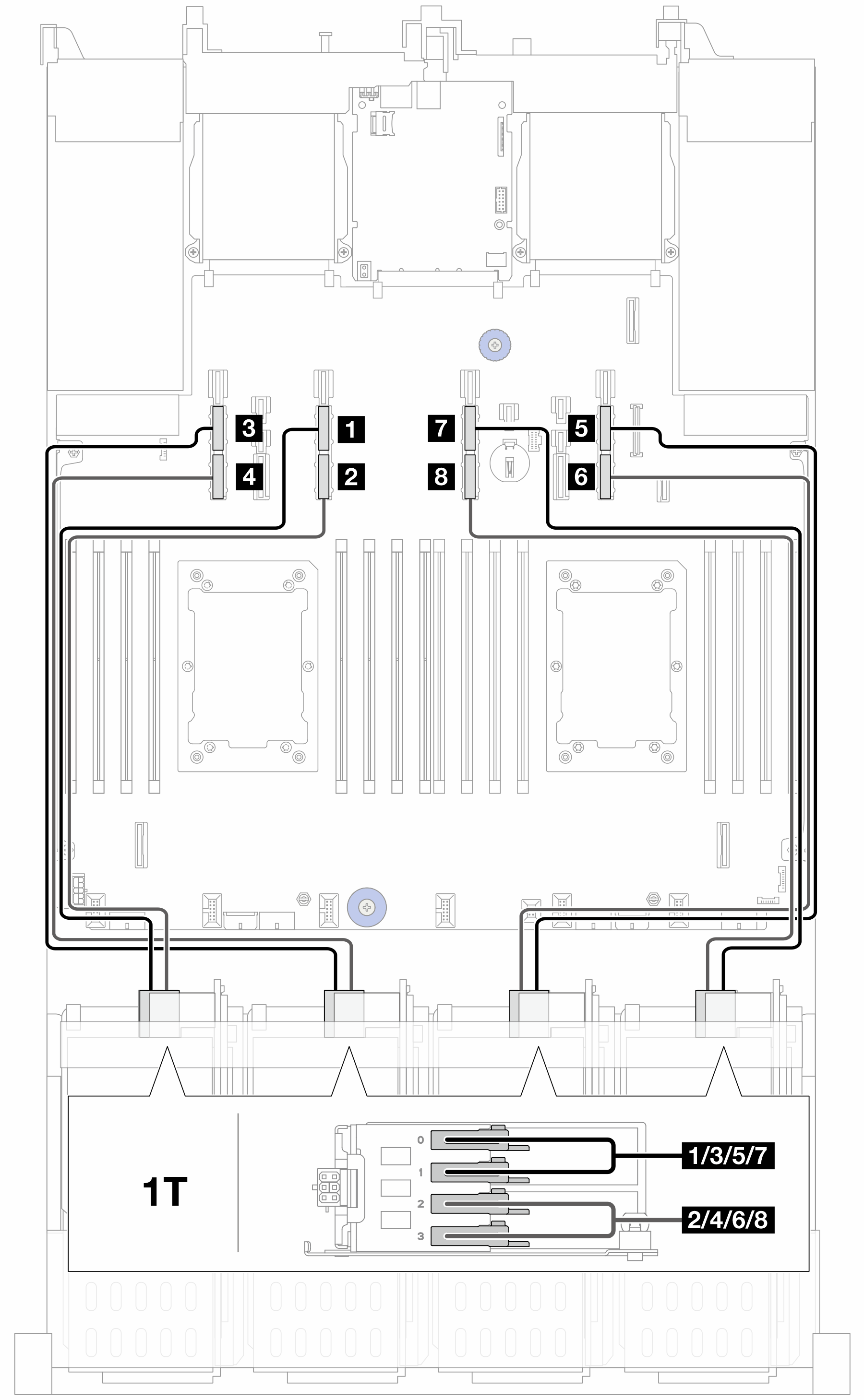

図 3. 信号ケーブルの接続

始点	終点 (プロセッサー・ボード)	ケーブルの長さ
1 BP1: ベイ 0、ベイ 1	1 PCIe 13A	630 mm
2 BP1: ベイ 2、ベイ 3	2 PCIe 13B	630 mm
3 BP3: ベイ 0、ベイ 1	3 PCIe 15A	630 mm
4 BP3: ベイ 2、ベイ 3	4 PCIe 15B	630 mm
5 BP5: ベイ 0、ベイ 1	5 PCIe 9A	630 mm
6 BP5: ベイ 2、ベイ 3	6 PCIe 9B	630 mm
7 BP7: ベイ 0、ベイ 1	7 PCIe 11A	630 mm
8 BP7: ベイ 2、ベイ 3	8 PCIe 11B	630 mm
