Прокладка кабелей объединительной панели E3.S: рама E3.S с Compute Complex Neptune Core Module
В этом разделе представлена информация о подключении кабелей объединительной панели для моделей серверов с отсеками E3.S и Compute Complex Neptune Core Module.
Рис. 1. Нумерация объединительных панелей E3.S
Поддерживаемые конфигурации E3.S
В таблице ниже перечислены конфигурации E3.S, поддерживаемые серверами с Compute Complex Neptune Core Module.
1T: оперативно заменяемый диск E3.S
Объединительная панель 1 | Объединительная панель 2 | Объединительная панель 3 | Объединительная панель 4 | BP5 | BP6 | BP7 | BP8 |
|---|---|---|---|---|---|---|---|
| Процессор 2 | Процессор 1 | ||||||
4x1T | 4x1T | ||||||
4x1T | 4x1T | 4x1T | 4x1T | ||||
Подключение кабелей питания
Рис. 2. Подключение кабелей питания
| От | К (процессорная плата) | Длина кабеля |
|---|---|---|
| 1 BP1: PWR | 1 PWR 1 | 250 мм |
| 2 BP3: PWR | 2 PWR 2 | 250 мм |
| 3 BP5: PWR | 3 PWR 3 | 250 мм |
| 4 BP7: PWR | 4 PWR 4 | 250 мм |
Подключение сигнальных кабелей

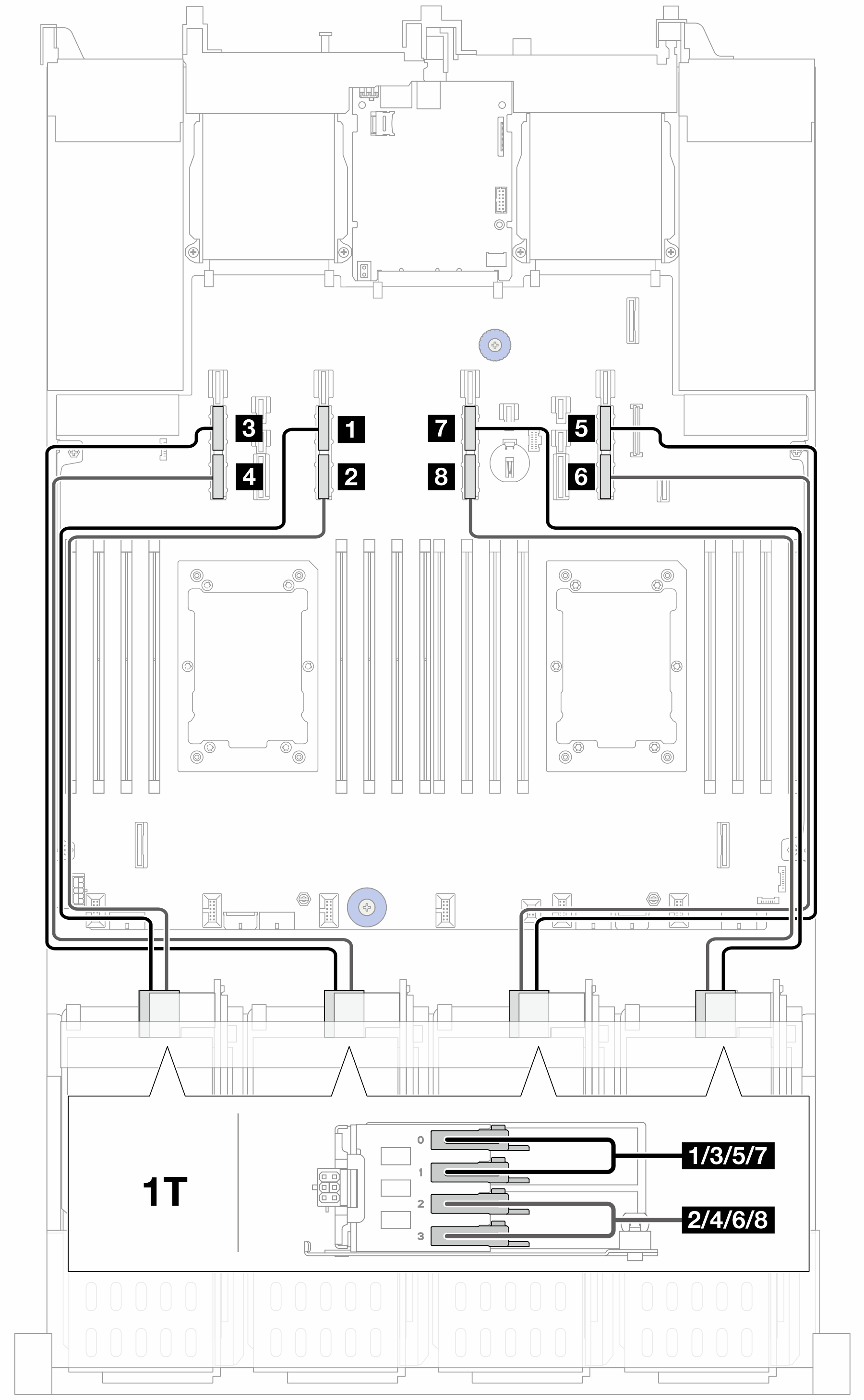

Рис. 3. Подключение сигнальных кабелей
| От | К (процессорная плата) | Длина кабеля |
|---|---|---|
| 1 BP1: отсек 0, отсек 1 | 1 PCIe 13A | 630 мм |
| 2 BP1: отсек 2, отсек 3 | 2 PCIe 13B | 630 мм |
| 3 BP3: отсек 0, отсек 1 | 3 PCIe 15A | 630 мм |
| 4 BP3: отсек 2, отсек 3 | 4 PCIe 15B | 630 мм |
| 5 BP5: отсек 0, отсек 1 | 5 PCIe 9A | 630 мм |
| 6 BP5: отсек 2, отсек 3 | 6 PCIe 9B | 630 мм |
| 7 BP7: отсек 0, отсек 1 | 7 PCIe 11A | 630 мм |
| 8 BP7: отсек 2, отсек 3 | 8 PCIe 11B | 630 мм |
