配备 Compute Complex Neptune Core Module 的 E3.S 机箱
本节提供配备正面 E3.S 插槽和 Compute Complex Neptune Core Module 的服务器型号的背板线缆连接信息。
图 1. E3.S 背板编号
支持的 E3.S 配置
下表列出了配备 Compute Complex Neptune Core Module 的服务器支持的 E3.S 配置。
注
在下表中，
1T
表示 E3.S 热插拔硬盘。升级 E3.S 硬盘时，请务必遵循下表中提供的安装顺序。
BP1 | BP2 | BP3 | BP4 | BP5 | BP6 | BP7 | BP8 |
|---|---|---|---|---|---|---|---|
| 处理器 2 | 处理器 1 | ||||||
4x1T | 4x1T | ||||||
4x1T | 4x1T | 4x1T | 4x1T | ||||
电源线连接

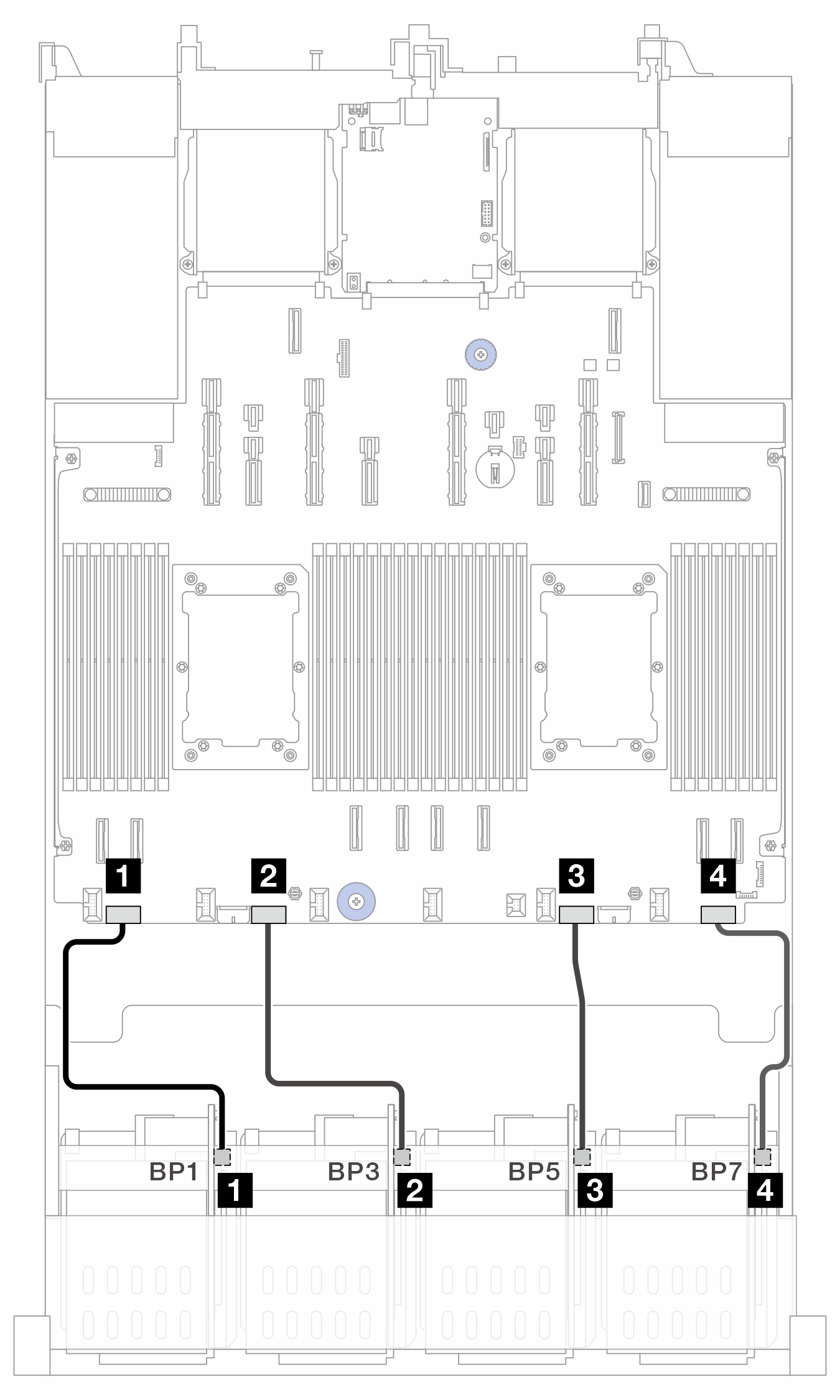

图 2. 电源线连接
| 从 | 到（处理器板） | 线缆长度 |
|---|---|---|
| 1 BP1：PWR | 1 PWR 1 | 250 毫米 |
| 2 BP3：PWR | 2 PWR 2 | 250 毫米 |
| 3 BP5：PWR | 3 PWR 3 | 250 毫米 |
| 4 BP7：PWR | 4 PWR 4 | 250 毫米 |
信号线缆连接
图 3. 信号线缆连接
| 从 | 到（处理器板） | 线缆长度 |
|---|---|---|
| 1 BP1：插槽 0、插槽 1 | 1 PCIe 13A | 630 毫米 |
| 2 BP1：插槽 2、插槽 3 | 2 PCIe 13B | 630 毫米 |
| 3 BP3：插槽 0、插槽 1 | 3 PCIe 15A | 630 毫米 |
| 4 BP3：插槽 2、插槽 3 | 4 PCIe 15B | 630 毫米 |
| 5 BP5：插槽 0、插槽 1 | 5 PCIe 9A | 630 毫米 |
| 6 BP5：插槽 2、插槽 3 | 6 PCIe 9B | 630 毫米 |
| 7 BP7：插槽 0、插槽 1 | 7 PCIe 11A | 630 毫米 |
| 8 BP7：插槽 2、插槽 3 | 8 PCIe 11B | 630 毫米 |
