ConnectX-8 适配器线缆布放
本节介绍 ConnectX-8 InfiniBand 适配器的线缆布放。

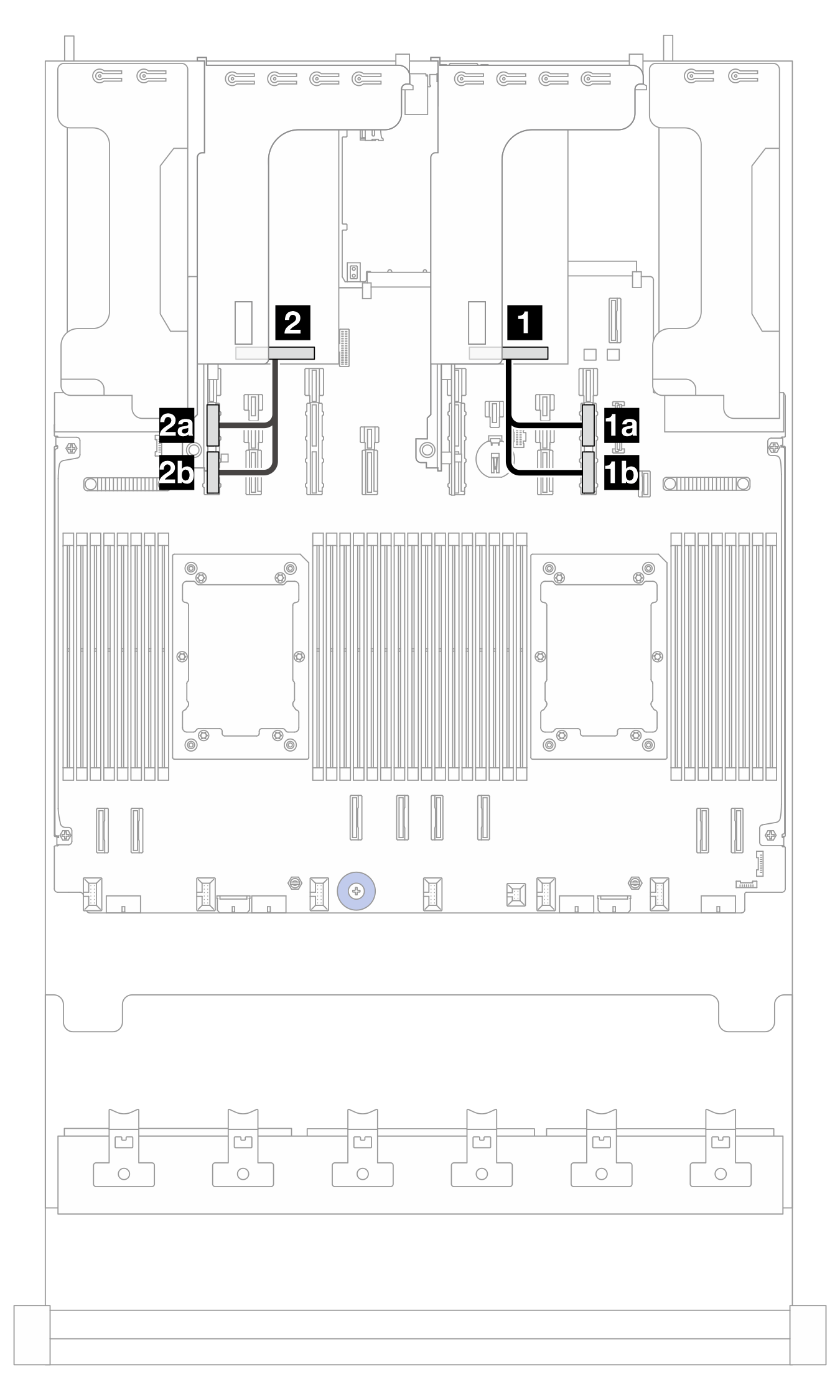

情况 1 中的 ConnectX-8 适配器线缆布放
情况 1：服务器配备两个处理器和两个 ConnectX-8 适配器（线缆 1 和线缆 2）或者一个处理器和一个 ConnectX-8 适配器（线缆 1）。
| 从 | 到（处理器板） | 线缆长度 |
|---|---|---|
| 1 插槽 5 上的 ConnectX-8 适配器 | 1a PCIe 9A | 300 毫米 |
| 1b PCIe 9B | ||
| 2 插槽 7 上的 ConnectX-8 适配器 | 2a PCIe 15A | 300 毫米 |
| 2b PCIe 15B |

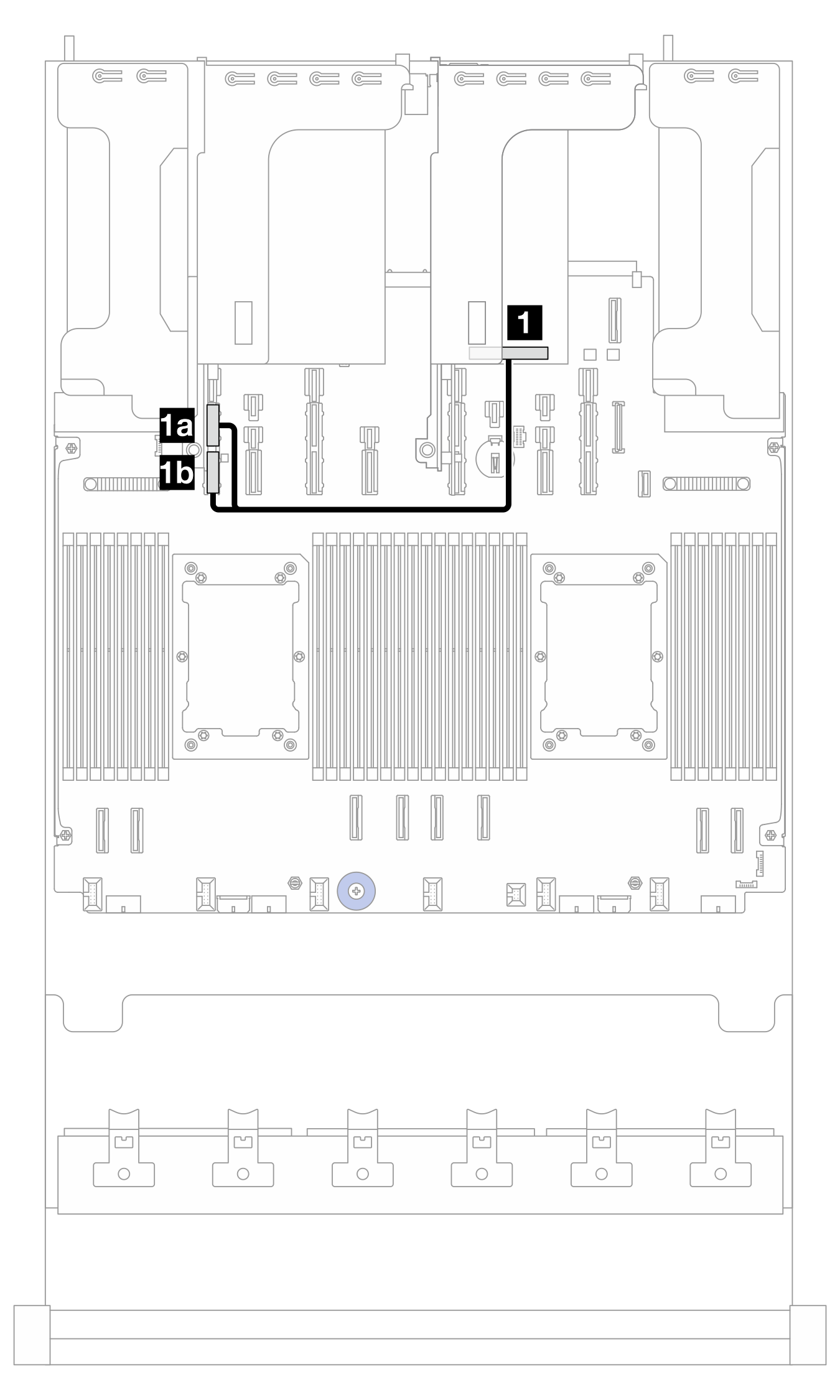

情况 2 中的 ConnectX-8 适配器线缆布放
情况 2：服务器配备两个处理器和一个 ConnectX-8 适配器。
| 从 | 到（处理器板） | 线缆长度 |
|---|---|---|
| 1 插槽 5 上的 ConnectX-8 适配器 | 1a PCIe 15A | 300 毫米 |
| 1b PCIe 15B |
