ConnectX-8 어댑터 케이블 배선

이 섹션에서는 ConnectX-8 InfiniBand 어댑터에 대한 케이블 배선 정보를 제공합니다.

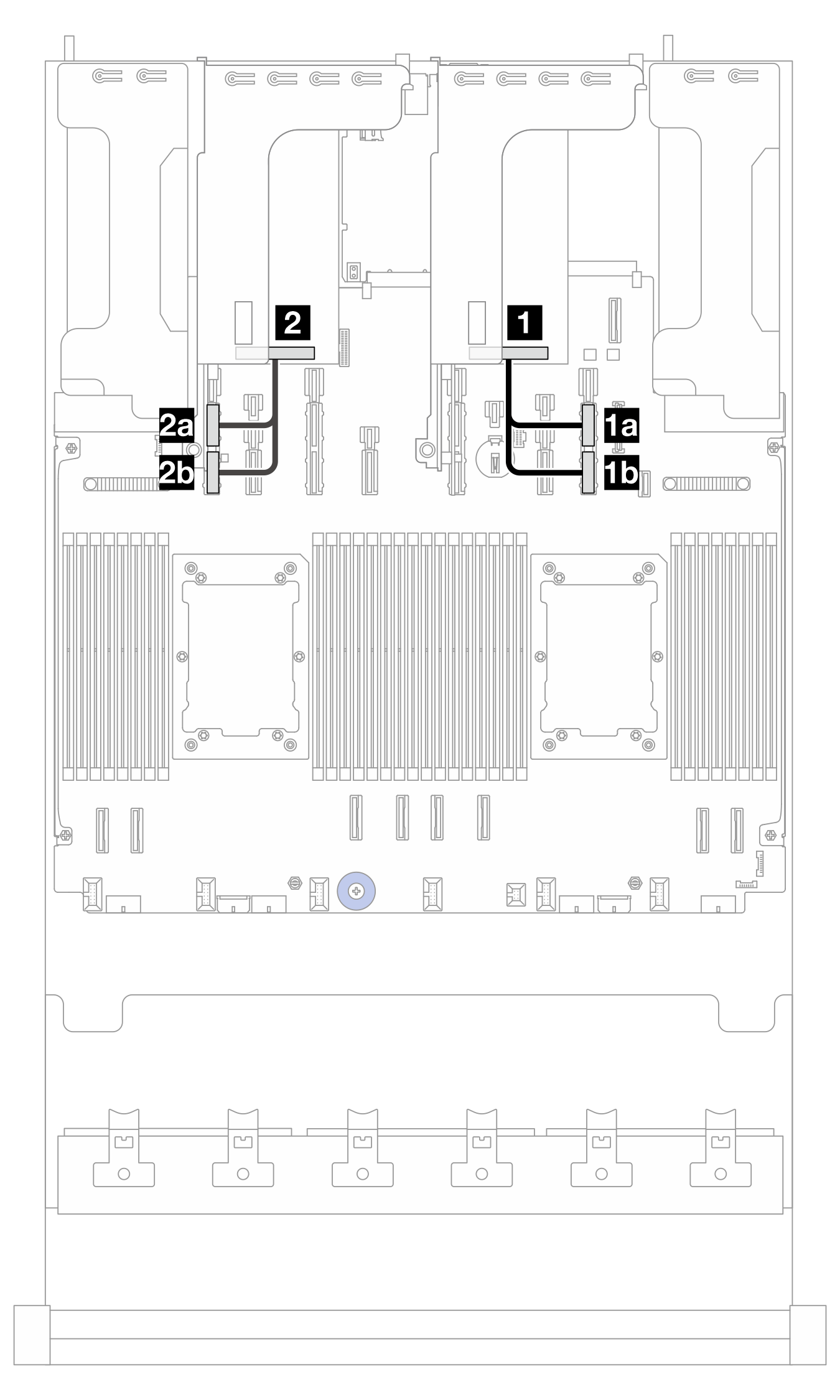

시나리오 1의 ConnectX-8 어댑터 케이블 배선

시나리오 1: 서버에는 2개의 프로세서와 2개의 ConnectX-8 어댑터(케이블 1 및 케이블 2) 또는 1개의 프로세서와 1개의 ConnectX-8 어댑터(케이블 1)가 장착되어 있습니다.


시작도착(프로세서 보드)케이블 길이
1 슬롯 5의 ConnectX-8 어댑터1a PCIe 9A300mm
1b PCIe 9B
2 슬롯 7의 ConnectX-8 어댑터2a PCIe 15A300mm
2b PCIe 15B

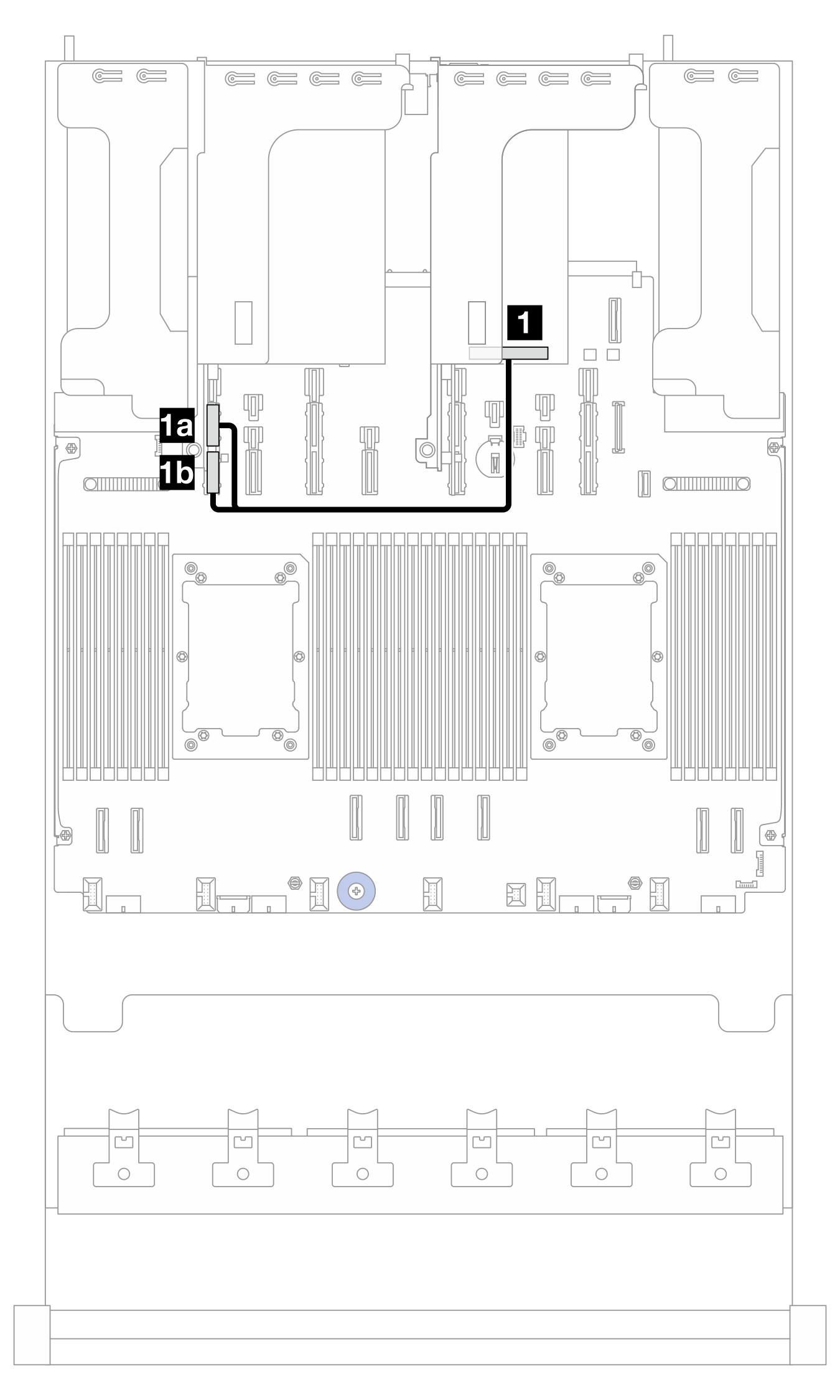

시나리오 2의 ConnectX-8 어댑터 케이블 배선

시나리오 2: 서버에 프로세서 2개와 ConnectX-8 어댑터 1개가 장착되어 있습니다.


시작도착(프로세서 보드)케이블 길이
1 슬롯 5의 ConnectX-8 어댑터1a PCIe 15A300mm
1b PCIe 15B
