드라이브 백플레인 케이블 배선: Compute Complex Neptune Core Module이 지원되는 2.5" 섀시
이 섹션에서는 2.5" 앞면 드라이브 베이와 Compute Complex Neptune Core Module이 지원되는 서버 모델의 백플레인 케이블 연결 정보를 제공합니다.
전원 케이블 연결
전원 케이블 연결에 대해서는 드라이브 백플레인 케이블 배선: Compute Complex Neptune Core Module이 지원되지 않는 2.5" 섀시의 내용을 참조하십시오.
신호 케이블 연결
아래 표의 구성 번호는 설명용으로만 제공됩니다.
BP 구성. | 스토리지 컨트롤러 | 구성 번호. |
---|---|---|
8 x 2.5" SAS/SATA(BP1) 8 x 2.5" AnyBay(트라이모드) | SFF 8i/16i 1개 | 1 |
CFF 16i 1개 | 2 | |
8 x 2.5" NVMe(BP1) | 해당사항 없음 | 3 |
8 x 2.5" AnyBay(BP1) | SFF 8i/16i 1개 | 4 |
CFF 16i 1개 | 5 | |
16 x 2.5" SAS/SATA(BP1 + BP2) 16 x 2.5" AnyBay(트라이모드) | SFF 8i 2개 또는 SFF 16i 1개 | 6 |
CFF 16i 1개 | 7 | |
16 x 2.5" NVMe(BP1 + BP2) | 해당사항 없음 | 8 |
8 x 2.5" AnyBay + 8 x 2.5" NVMe(BP1 + BP2) | SFF 8i/16i 1개 | 9 |
CFF 16i 1개 | 10 | |
8 x 2.5" SAS/SATA + 8 x 2.5" AnyBay(BP1 + BP2) | SFF 8i 2개 또는 SFF 16i 1개 | 11 |
CFF 16i 1개 | 12 | |
8 x 2.5" SAS/SATA + 8 x 2.5" NVMe(BP1 + BP2) | SFF 8i/16i 1개 | 13 |
CFF 16i 1개 | 14 |
SFF 8i/16i 어댑터에 대한 케이블 배선(구성 1/4/6/9/11/13)
주
어댑터의 위치 및 케이블 커넥터는 그림에 표시된 것과 다를 수 있습니다. 자세한 내용은 아래 표를 참조하십시오.
케이블 2는 8 x 2.5" SAS/SATA 또는 AnyBay BP2 구성에만 필요합니다.

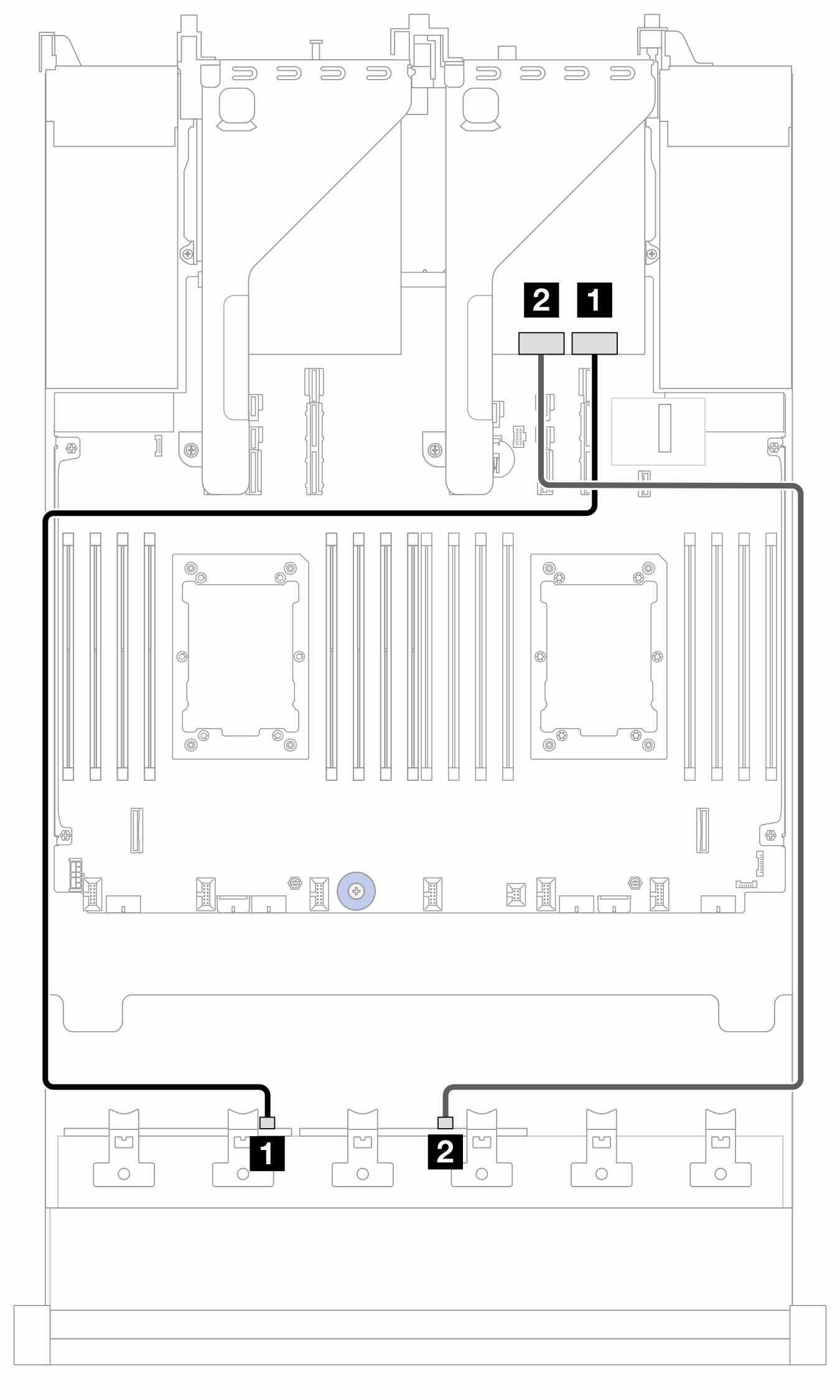

그림 1. 8i/16i 어댑터에 대한 케이블 배선


에서 | 끝 | 케이블 길이 | |
---|---|---|---|
1 BP1: SAS | 1 8i 어댑터:
| 1 16i 어댑터:
| 900mm |
2 BP2: SAS | 2 8i 어댑터:
| 2
| 900mm |
NVMe 케이블 배선(구성 8/9/10/11/12/13/14)
주
BP1에 대한 NVMe 케이블 배선은 8 x 2.5" AnyBay 또는 NVMe BP1(구성 8/9/10) 구성에만 적용됩니다.

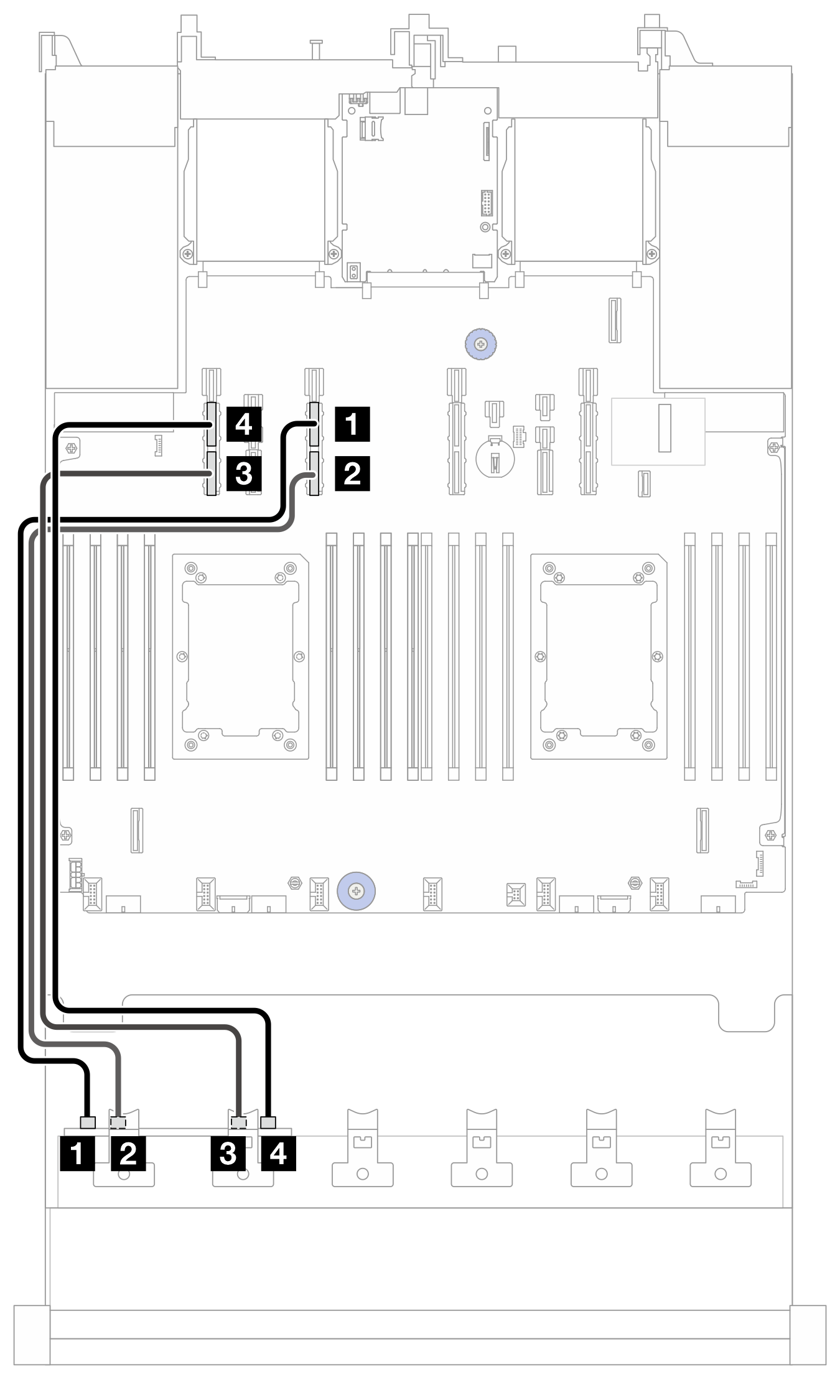

그림 2. BP1에 대한 NVMe 케이블 배선


시작(BP1) | 도착(프로세서 보드) | 케이블 길이 |
---|---|---|
1 NVMe 0-1 | 1 PCIe 13A | 600mm |
2 NVMe 2-3 | 2 PCIe 13B | 600mm |
3 NVMe 4-5 | 3 PCIe 15B | 600mm |
4 NVMe 6-7 | 4 PCIe 15A | 600mm |

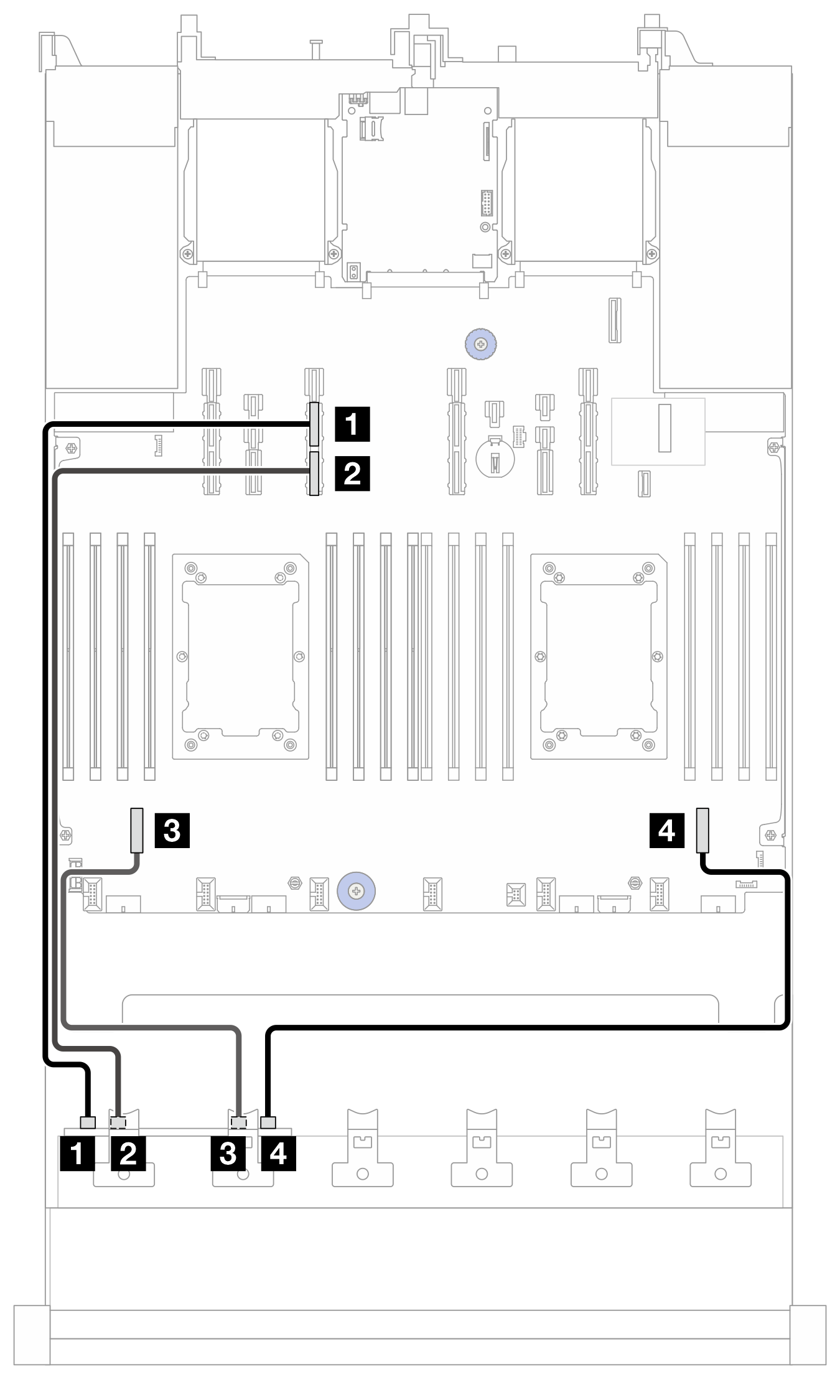

그림 3. BP2에 대한 NVMe 케이블 배선


시작(BP2) | 도착(프로세서 보드) | 케이블 길이 |
---|---|---|
1 NVMe 0-1 | 1 PCIe 7 | 350mm |
2 NVMe 2-3 | 2 PCIe 2 | 450mm |
3 NVMe 4-5 | 3 PCIe 9B | 700mm |
4 NVMe 6-7 | 4 PCIe 9A | 700mm |
CFF 16i 어댑터에 대한 케이블 배선(구성 5/10/12/14)
주
구성 12에만 케이블 3이 필요합니다.

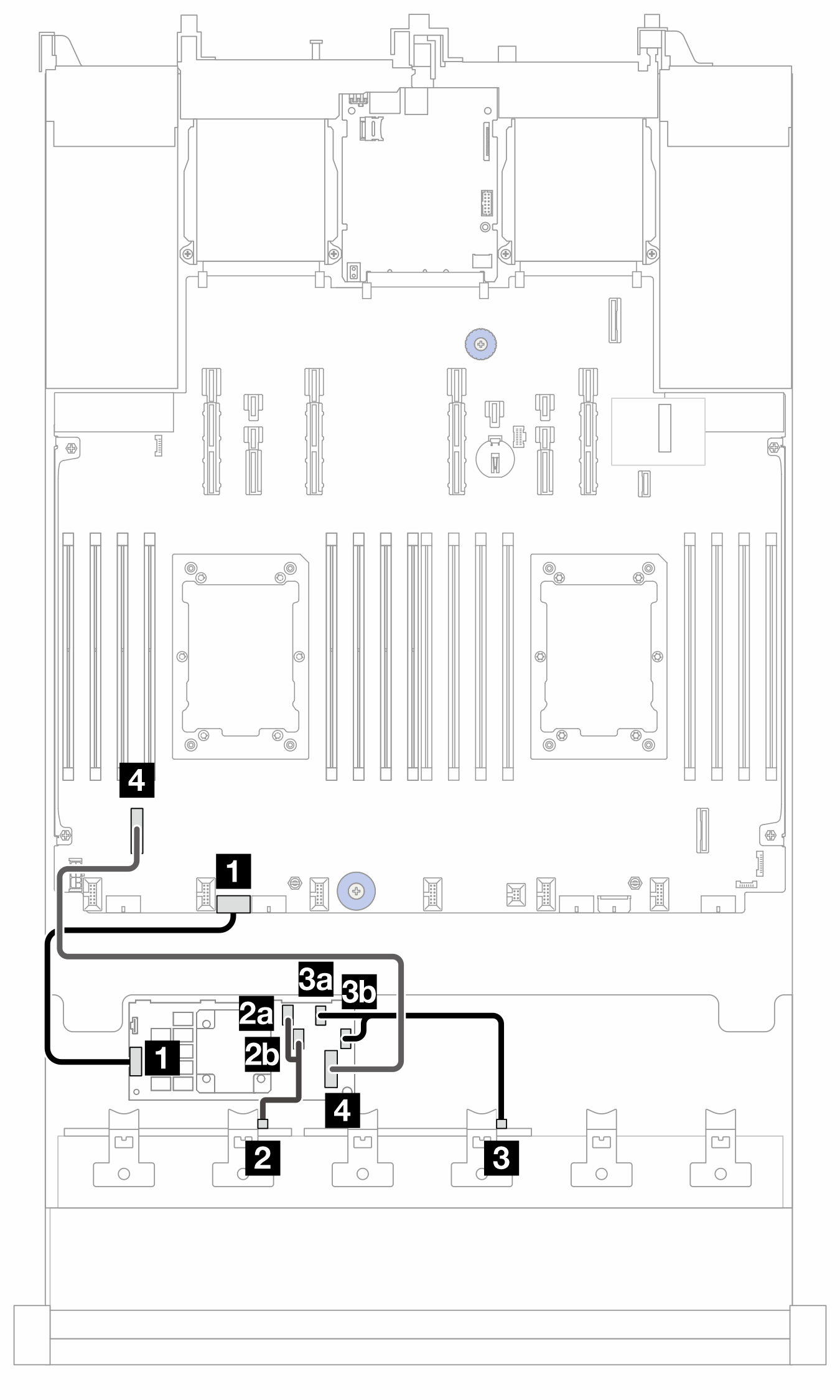

그림 4. CFF 16i 어댑터에 대한 케이블 배선(구성 5/10/12/14)


2P: 프로세서 2개, 1P: 프로세서 1개; PB: 프로세서 보드
시작(CFF 16i 어댑터) | 끝 | 케이블 길이 |
---|---|---|
1 POWER | 1 PB: RAID PWR | 210mm |
2a C0 | 2 BP1: SAS | 140/140mm |
2b C1 | ||
3a C2 | 3 BP2: SAS | 140/140mm |
3b C3 | ||
4 MB (CFF INPUT) | 4 PB: PCIe 14 | 900mm |
NVMe 케이블 배선(구성 3/4/5)

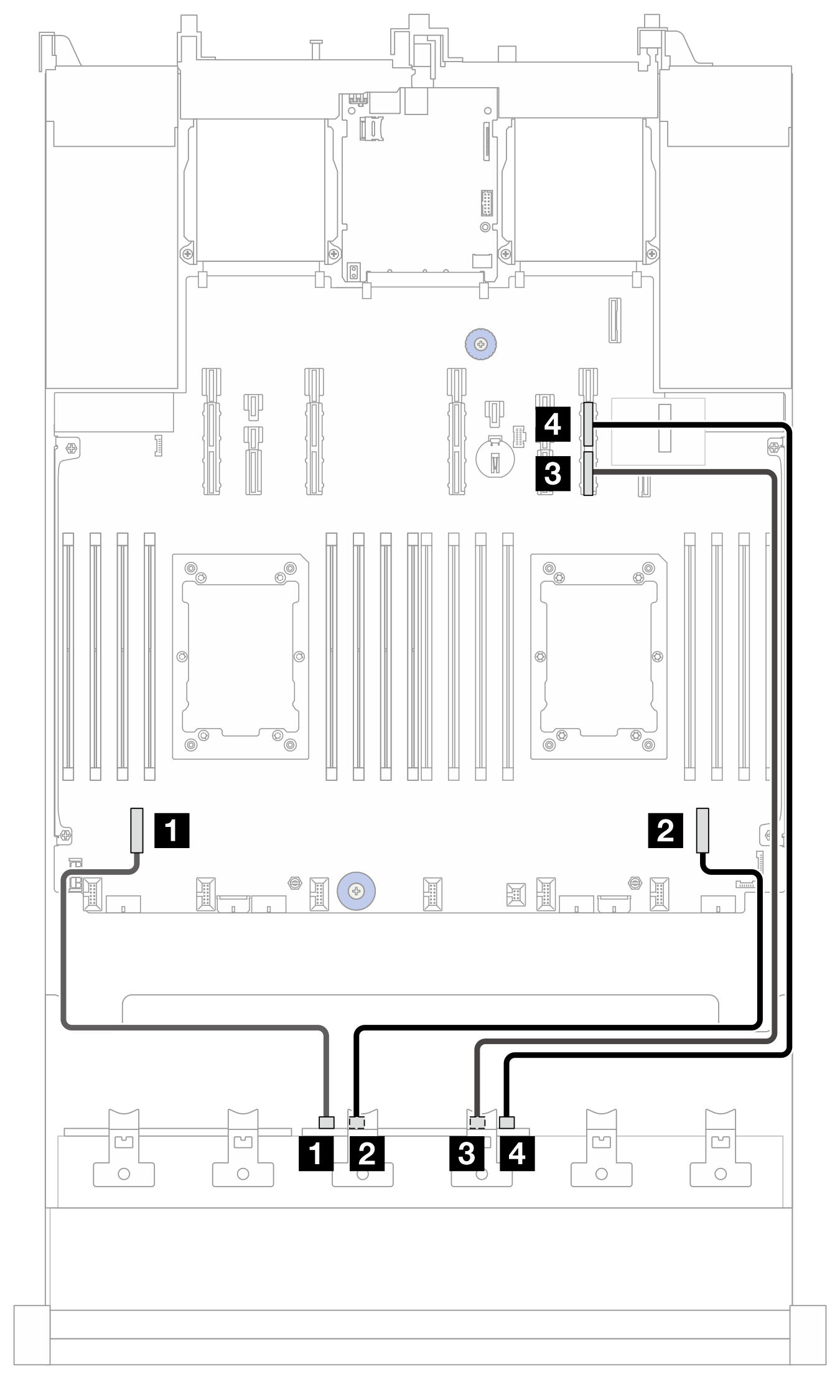

그림 5. BP1에 대한 NVMe 케이블 배선


시작(BP1) | 도착(프로세서 보드) | 케이블 길이 |
---|---|---|
1 NVMe 0-1 | 1 PCIe 13A | 600mm |
2 NVMe 2-3 | 2 PCIe 13B | 600mm |
3 NVMe 4-5 | 3 PCIe 7 | 350mm |
4 NVMe 6-7 | 4 PCIe 2 | 450mm |
CFF 16i 어댑터에 대한 케이블 배선(구성 2/7)
주
구성 7에만 케이블 3이 필요합니다.

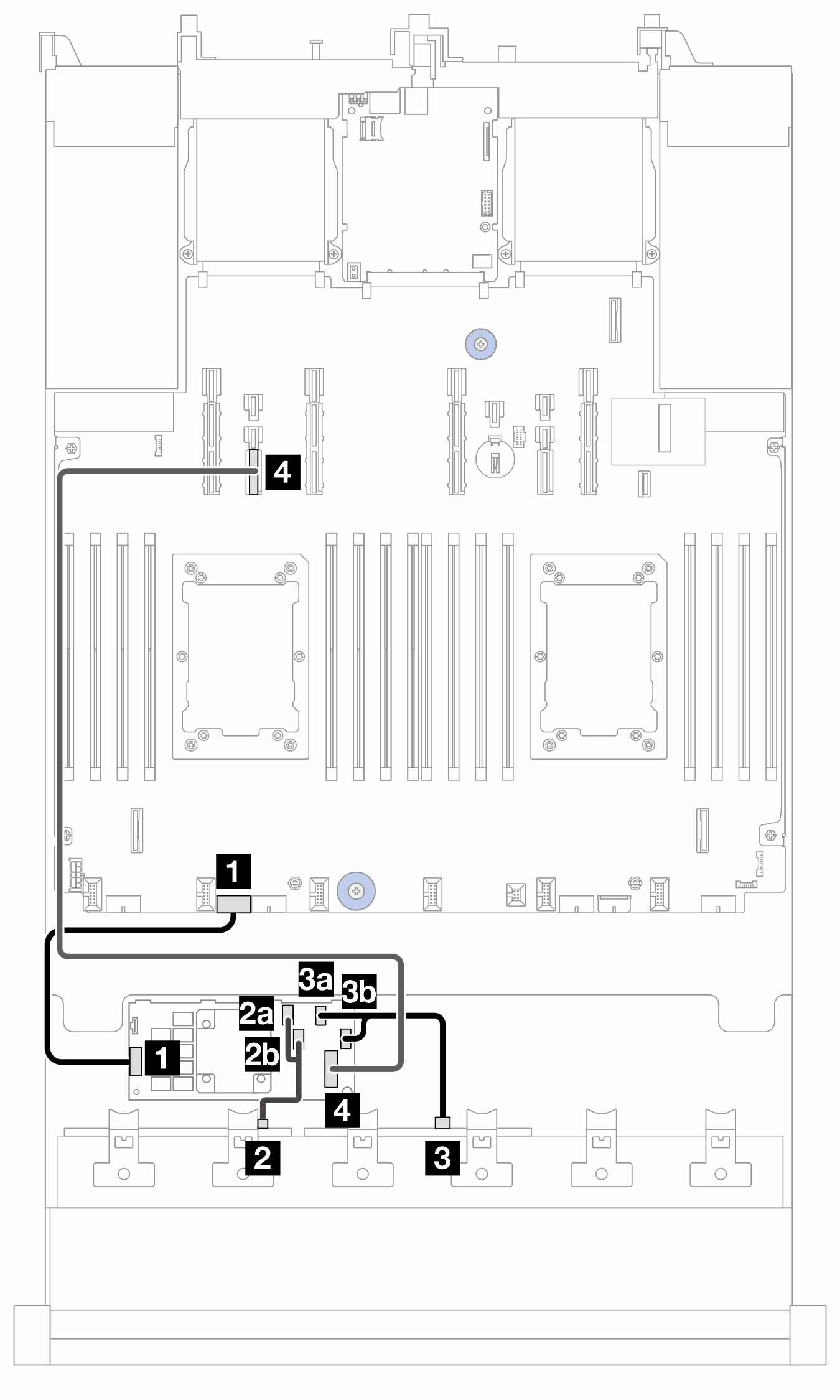

그림 6. CFF 16i 어댑터에 대한 케이블 배선(구성 2/7)


2P: 프로세서 2개, 1P: 프로세서 1개; PB: 프로세서 보드
시작(CFF 16i 어댑터) | 끝 | 케이블 길이 |
---|---|---|
1 POWER | 1 PB: RAID PWR | 210mm |
2a C0 | 2 BP1: SAS | 140/140mm |
2b C1 | ||
3a C2 | 3 BP2: SAS | 140/140mm |
3b C3 | ||
4 MB (CFF INPUT) | 4 PB: PCIe 7 | 450mm |
