Disposición de los cables de la placa posterior de la unidad: chasis de 2,5" con Compute Complex Neptune Core Module

En esta sección, se proporciona información sobre la conexión de los cables de la placa posterior para modelos de servidor con bahías de unidad frontales de 2,5" y Compute Complex Neptune Core Module.

Conexiones del cable de alimentación​

Para ver las conexiones de los cables de alimentación, consulte Disposición de los cables de la placa posterior de la unidad: chasis de 2,5" sin Compute Complex Neptune Core Module.

Conexiones del cable de señal​

Los números de configuración de la siguiente tabla son solo para fines descriptivos.
Configuración de BPControlador de almacenamientoN.° de configuración
8 unidades SAS/SATA de 2,5" (BP1)

8 unidades AnyBay de 2,5" (modo triple)

1 x SFF 8i/16i1
1 x CFF 16i2
8 unidades NVMe de 2,5" (BP1)N/A3
8 unidades AnyBay de 2,5" (BP1)1 x SFF 8i/16i4
1 x CFF 16i5
16 unidades SAS/SATA de 2,5" (BP1 + BP2)

16 unidades AnyBay de 2,5" (modo triple)

2 SFF 8i o 1 SFF 16i6
1 x CFF 16i7
16 unidades NVMe de 2,5" (BP1 + BP2)N/A8
8 unidades AnyBay de 2,5" + 8 unidades NVMe de 2,5" (BP1 + BP2)1 x SFF 8i/16i9
1 x CFF 16i10
8 unidades SAS/SATA de 2,5" + 8 unidades AnyBay de 2,5" (BP1 + BP2)2 SFF 8i o 1 SFF 16i11
1 x CFF 16i12
8 unidades SAS/SATA de 2,5" + 8 unidades NVMe de 2,5" (BP1 + BP2)1 x SFF 8i/16i13
1 x CFF 16i14

Disposición de los cables al adaptador SFF 8i/16i (configuración 1/4/6/9/11/13)​

Nota

  • La ubicación del adaptador y de los conectores de los cables en el adaptador puede diferir de las que se muestran en la ilustración. Para obtener más detalles, consulte la tabla a continuación.

  • El cable 2 solo se necesita en configuraciones con 8 unidades SAS/SATA o AnyBay de 2,5" BP2.

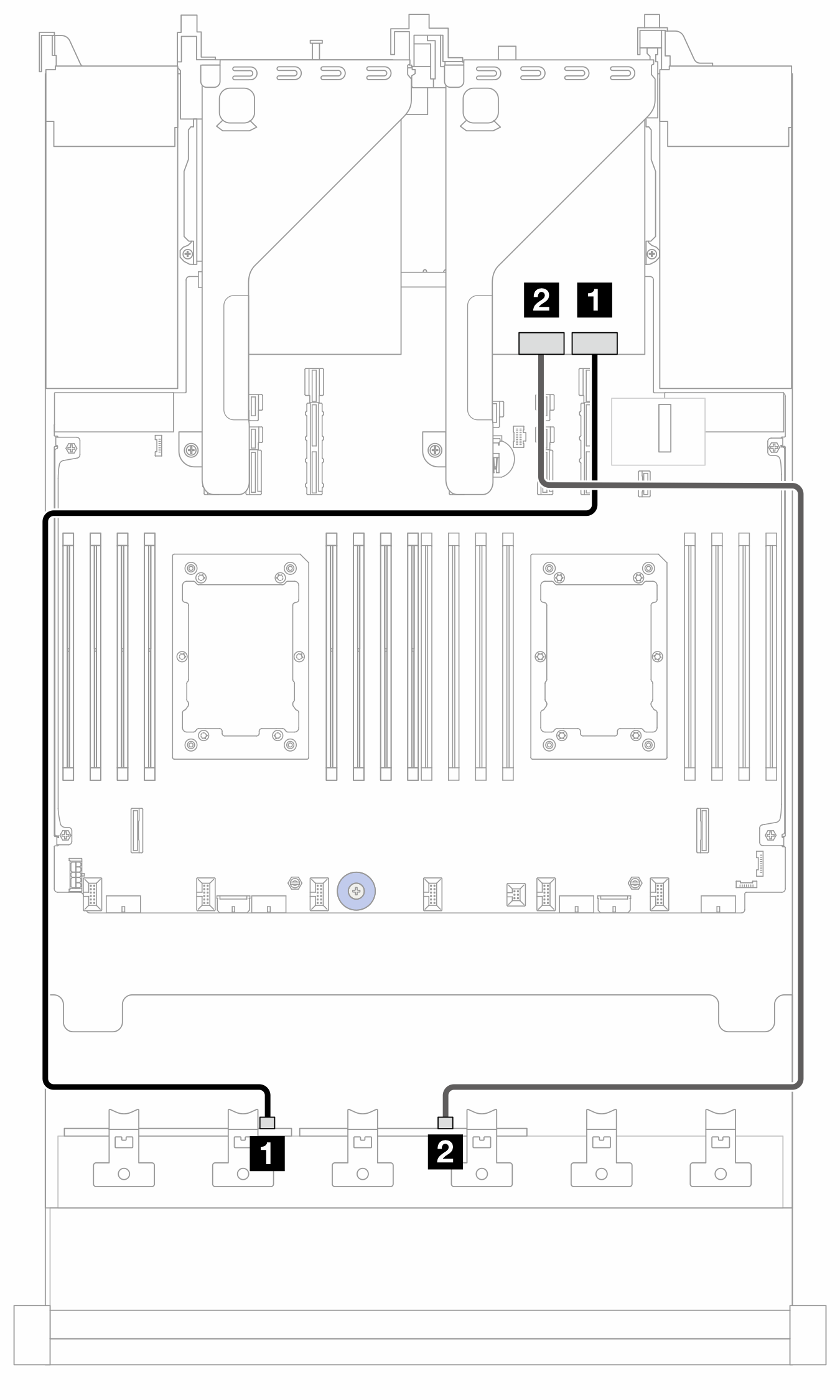

Figura 1. Disposición de los cables al adaptador SFF 8i/16i

DesdeHastaLongitud del cable
1 BP1: SAS1 Adaptador 8i:

  • Gen 4: C0

  • Gen 3: C0C1

1 Adaptador 16i:

  • Gen 4: C0

  • Gen 3: C0C1

900 mm
2 BP2: SAS2 Adaptador 8i:

  • Gen 4: C0

  • Gen 3: C0C1

2

  • Gen 4: C1

  • Gen 3: C2C3

900 mm

Disposición de los cables NVMe (configuración 8/9/10/11/12/13/14)​

Nota
La disposición de los cables NVMe a BP1 solo se aplica a configuraciones con 8 unidades AnyBay o NVMe de 2,5" BP1 (configuración 8/9/10).

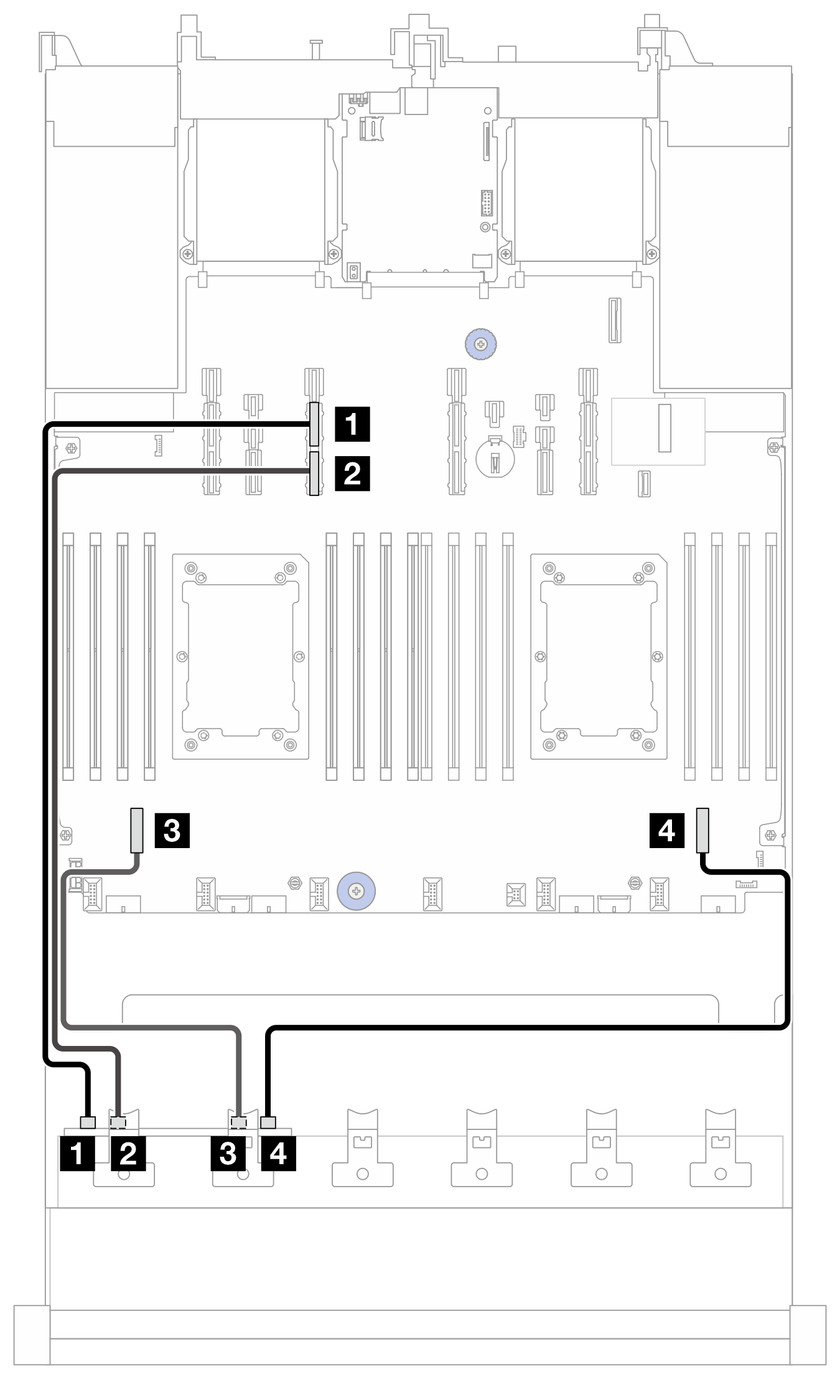

Figura 2. Disposición de los cables NVMe a BP1

Desde (BP1)A (placa del procesador)Longitud del cable
1 NVMe 0-11 PCIe 13A600 mm
2 NVMe 2-32 PCIe 13B600 mm
3 NVMe 4-53 PCIe 15B600 mm
4 NVMe 6-74 PCIe 15A600 mm

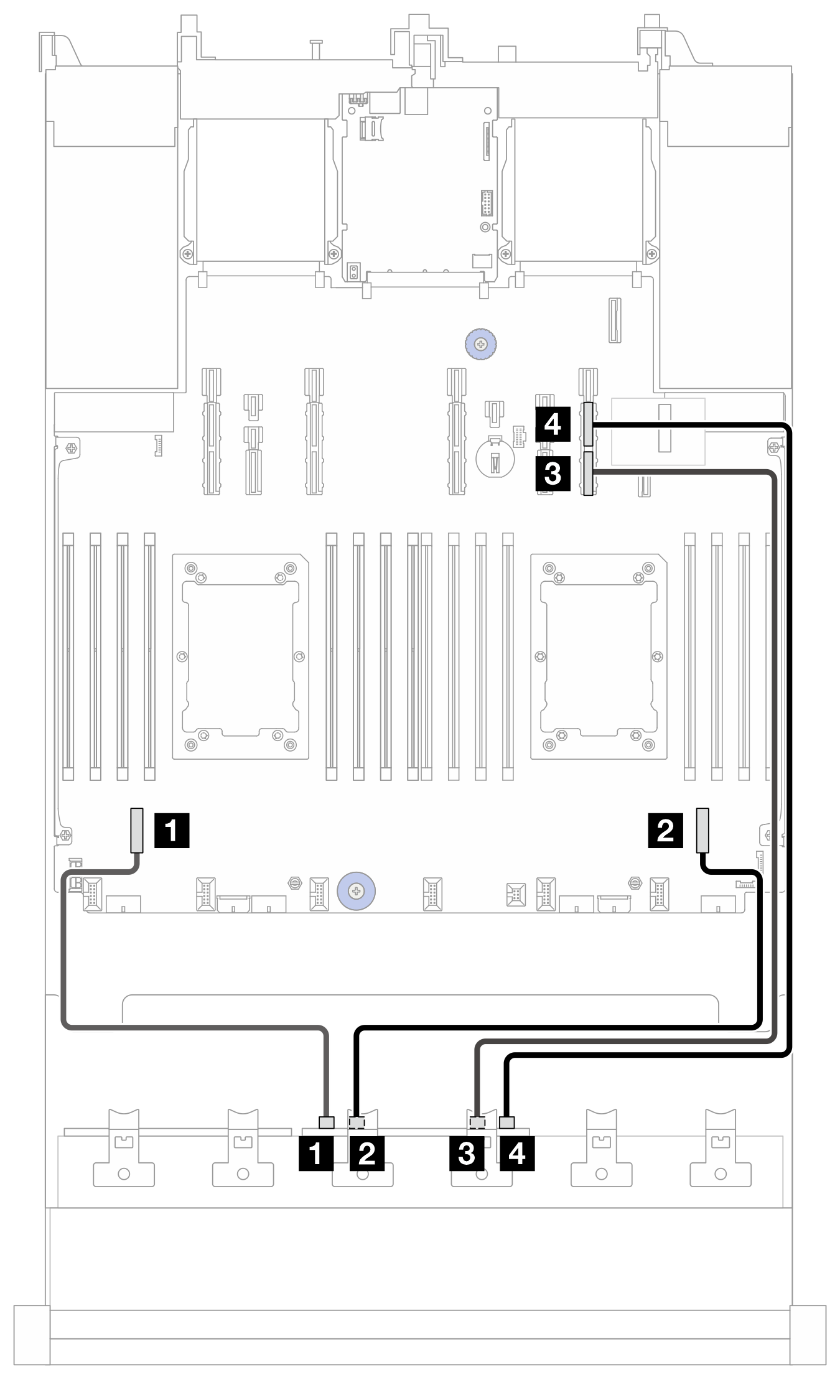

Figura 3. Disposición de los cables NVMe a BP2

Desde (BP2)A (placa del procesador)Longitud del cable
1 NVMe 0-11 PCIe 7350 mm
2 NVMe 2-32 PCIe 2450 mm
3 NVMe 4-53 PCIe 9B700 mm
4 NVMe 6-74 PCIe 9A700 mm

Disposición de los cables al adaptador CFF 16i (configuración 5/10/12/14)​

Nota
El cable 3 solo se necesita en la configuración 12.

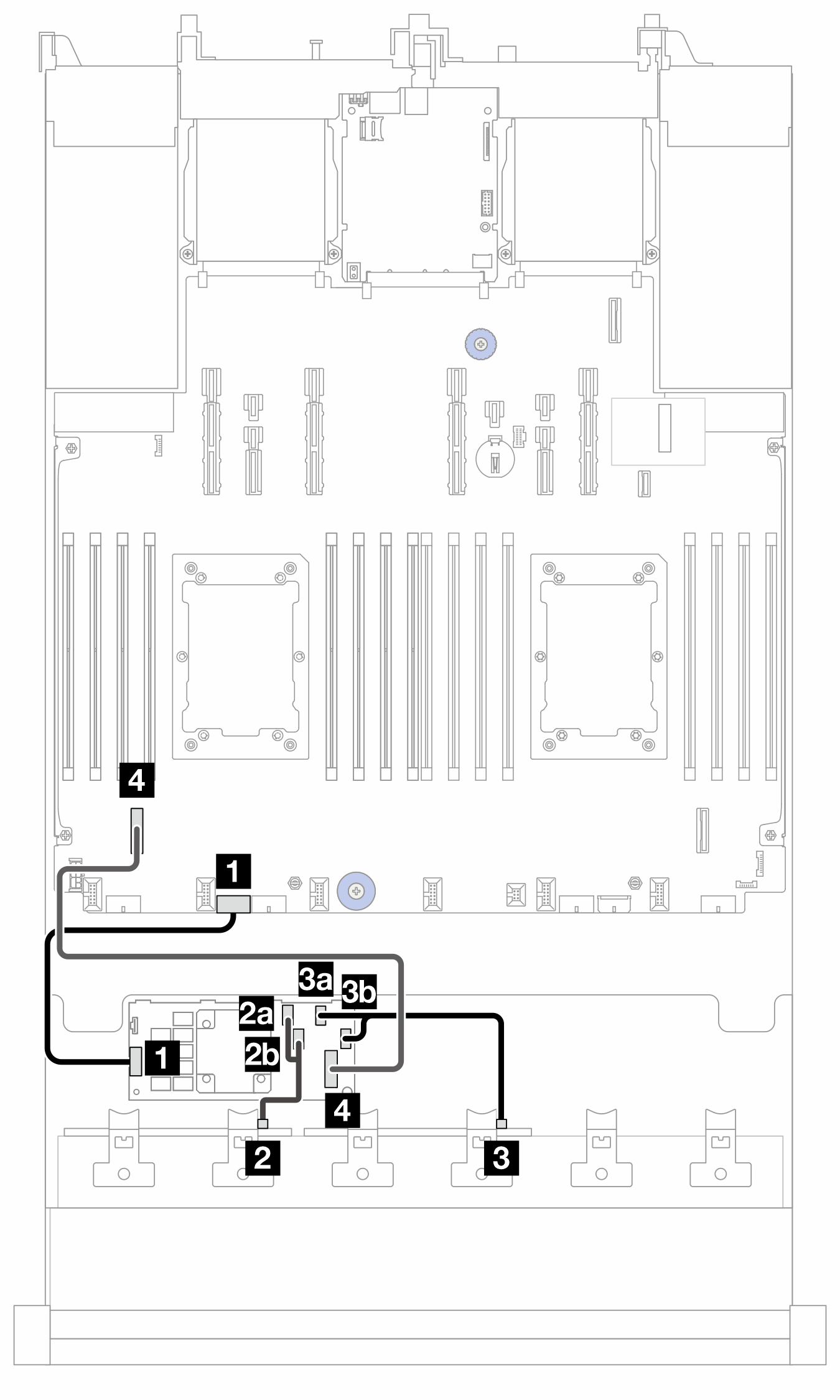

Figura 4. Disposición de los cables al adaptador CFF 16i (configuración 5/10/12/14)

2P: dos procesadores; 1P: un procesador; PB: placa del procesador
De (adaptador CFF 16i)HastaLongitud del cable
1 POWER1 PB: RAID PWR210 mm
2a C02 BP1: SAS140/140 mm
2b C1
3a C23 BP2: SAS140/140 mm
3b C3
4 MB (CFF INPUT)4 PB: PCIe 14900 mm

Disposición de los cables NVMe (config. 3/4/5)​

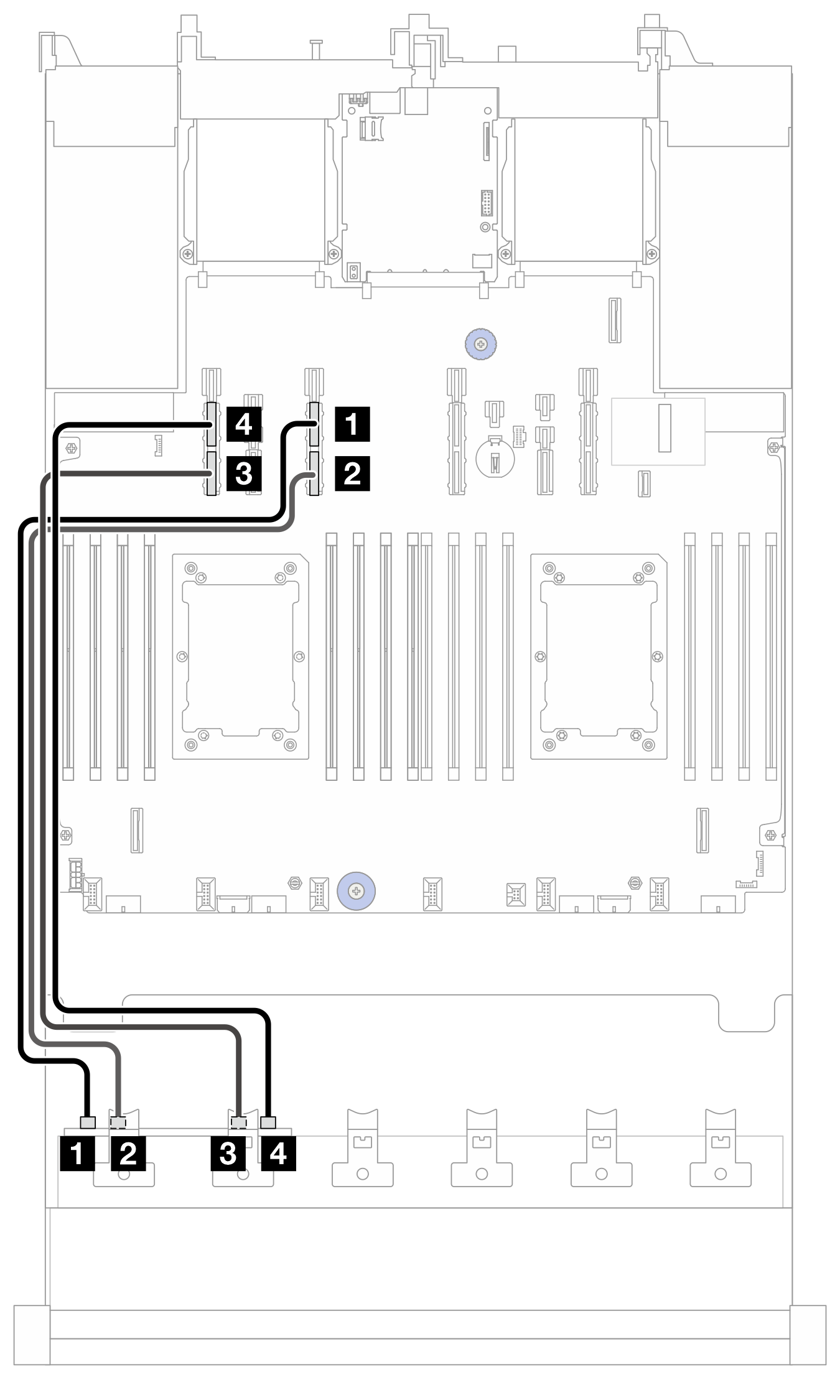

Figura 5. Disposición de los cables NVMe a BP1

Desde (BP1)A (placa del procesador)Longitud del cable
1 NVMe 0-11 PCIe 13A600 mm
2 NVMe 2-32 PCIe 13B600 mm
3 NVMe 4-53 PCIe 7350 mm
4 NVMe 6-74 PCIe 2450 mm

Disposición de los cables al adaptador CFF 16i (configuración 2/7)​

Nota
El cable 3 solo se necesita en la configuración 7.

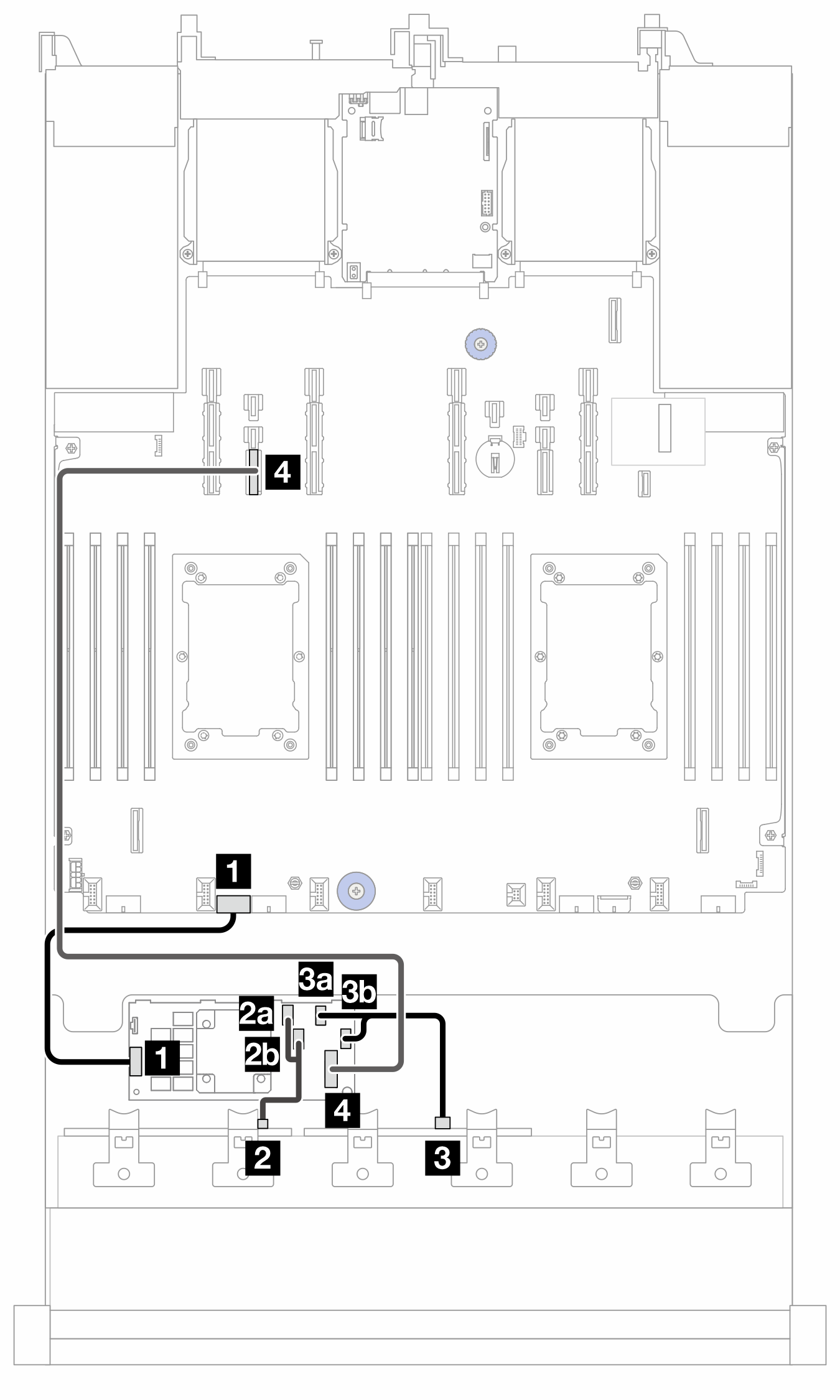

Figura 6. Disposición de los cables al adaptador CFF 16i (configuración 2/7)

2P: dos procesadores; 1P: un procesador; PB: placa del procesador
De (adaptador CFF 16i)HastaLongitud del cable
1 POWER1 PB: RAID PWR210 mm
2a C02 BP1: SAS140/140 mm
2b C1
3a C23 BP2: SAS140/140 mm
3b C3
4 MB (CFF INPUT)4 PB: PCIe 7450 mm
