Disposición de los cables de la placa posterior E3.S: chasis E3.S con Compute Complex Neptune Core Module
En esta sección, se proporciona información sobre la conexión de los cables de la placa posterior para modelos de servidor con bahías E3.S frontales y Compute Complex Neptune Core Module.
Figura 1. Numeración de la placa posterior E3.S
Configuraciones E3.S admitidas
En la siguiente tabla, se muestran las configuraciones E3.S admitidas por servidores con Compute Complex Neptune Core Module.
1T: Unidad de intercambio en caliente E3.S
BP1 | BP2 | BP3 | BP4 | BP5 | BP6 | BP7 | BP8 |
|---|---|---|---|---|---|---|---|
| Procesador 2 | Procesador 1 | ||||||
4x1T | 4x1T | ||||||
4x1T | 4x1T | 4x1T | 4x1T | ||||
Conexiones del cable de alimentación

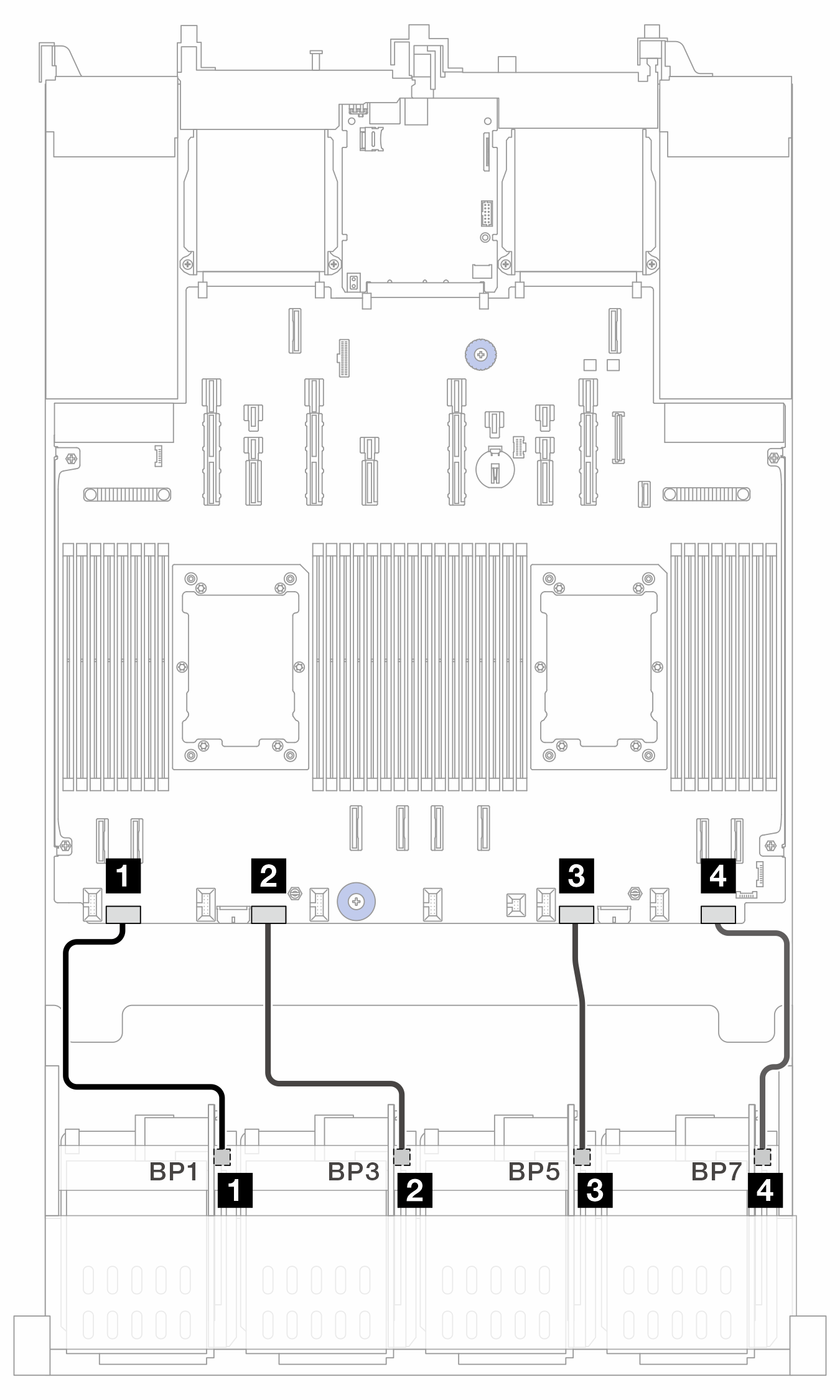

Figura 2. Conexiones del cable de alimentación
| Desde | A (placa del procesador) | Longitud del cable |
|---|---|---|
| 1 BP1: PWR | 1 PWR 1 | 250 mm |
| 2 BP3: PWR | 2 PWR 2 | 250 mm |
| 3 BP5: PWR | 3 PWR 3 | 250 mm |
| 4 BP7: PWR | 4 PWR 4 | 250 mm |
Conexiones del cable de señal

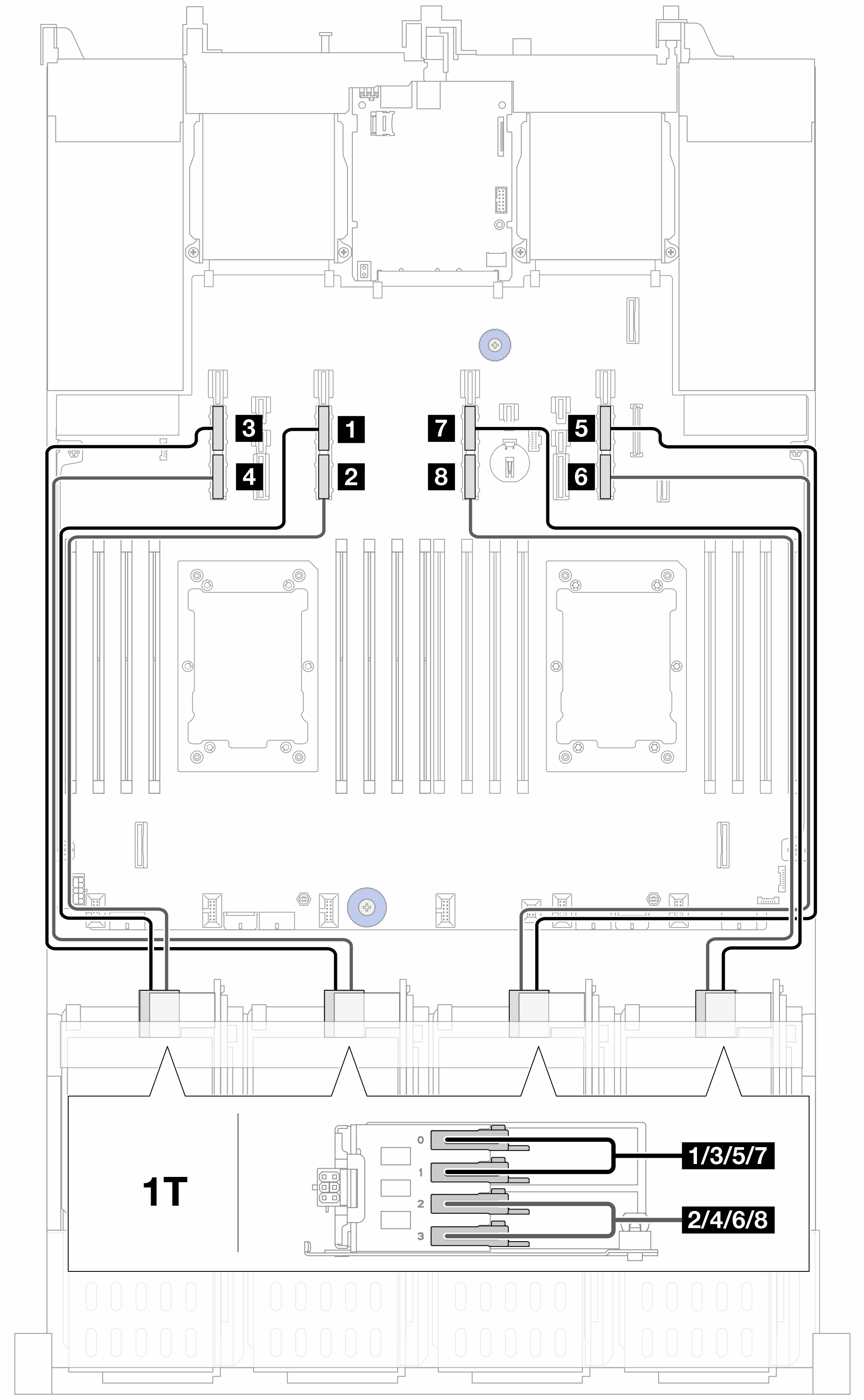

Figura 3. Conexiones del cable de señal
| Desde | A (placa del procesador) | Longitud del cable |
|---|---|---|
| 1 BP1: Bahía 0, Bahía 1 | 1 PCIe 13A | 630 mm |
| 2 BP1: Bahía 2, Bahía 3 | 2 PCIe 13B | 630 mm |
| 3 BP3: Bahía 0, Bahía 1 | 3 PCIe 15A | 630 mm |
| 4 BP3: Bahía 2, Bahía 3 | 4 PCIe 15B | 630 mm |
| 5 BP5: Bahía 0, Bahía 1 | 5 PCIe 9A | 630 mm |
| 6 BP5: Bahía 2, Bahía 3 | 6 PCIe 9B | 630 mm |
| 7 BP7: Bahía 0, Bahía 1 | 7 PCIe 11A | 630 mm |
| 8 BP7: Bahía 2, Bahía 3 | 8 PCIe 11B | 630 mm |
