Roteamento de cabos do backplane E3.S: chassi E3.S com Compute Complex Neptune Core Module

Esta seção oferece informações sobre a conexão de cabos do backplane para modelos de servidor com compartimentos E3.S frontais e Compute Complex Neptune Core Module.

Figura 1. Numeração do backplane E3.S

Configurações E3.S compatíveis

A tabela abaixo lista as configurações E3.S suportadas pelos servidores com Compute Complex Neptune Core Module.
1T: unidade hot-swap E3.S

BP1

BP2

BP3

BP4

BP5

BP6

BP7

BP8

Processador 2Processador 1

4x1T



4x1T



4x1T



4x1T



4x1T



4x1T



Conexões de cabos de alimentação

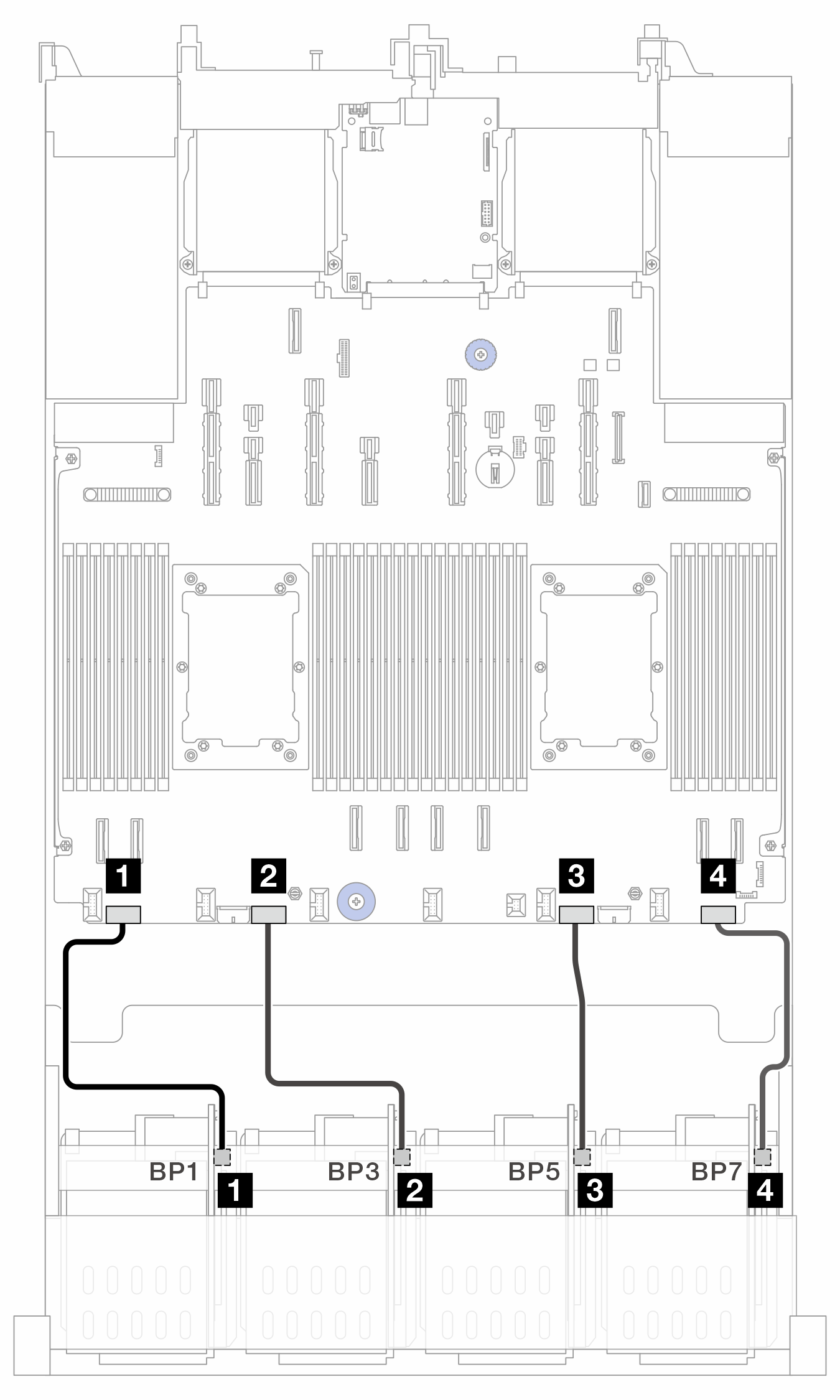

Figura 2. Conexões de cabos de alimentação

NoPara (placa do processador)Comprimento do cabo
1 BP1: PWR1 PWR 1250 milímetros
2 BP3: PWR2 PWR 2250 milímetros
3 BP5: PWR3 PWR 3250 milímetros
4 BP7: PWR4 PWR 4250 milímetros

Conexões de cabo de sinal

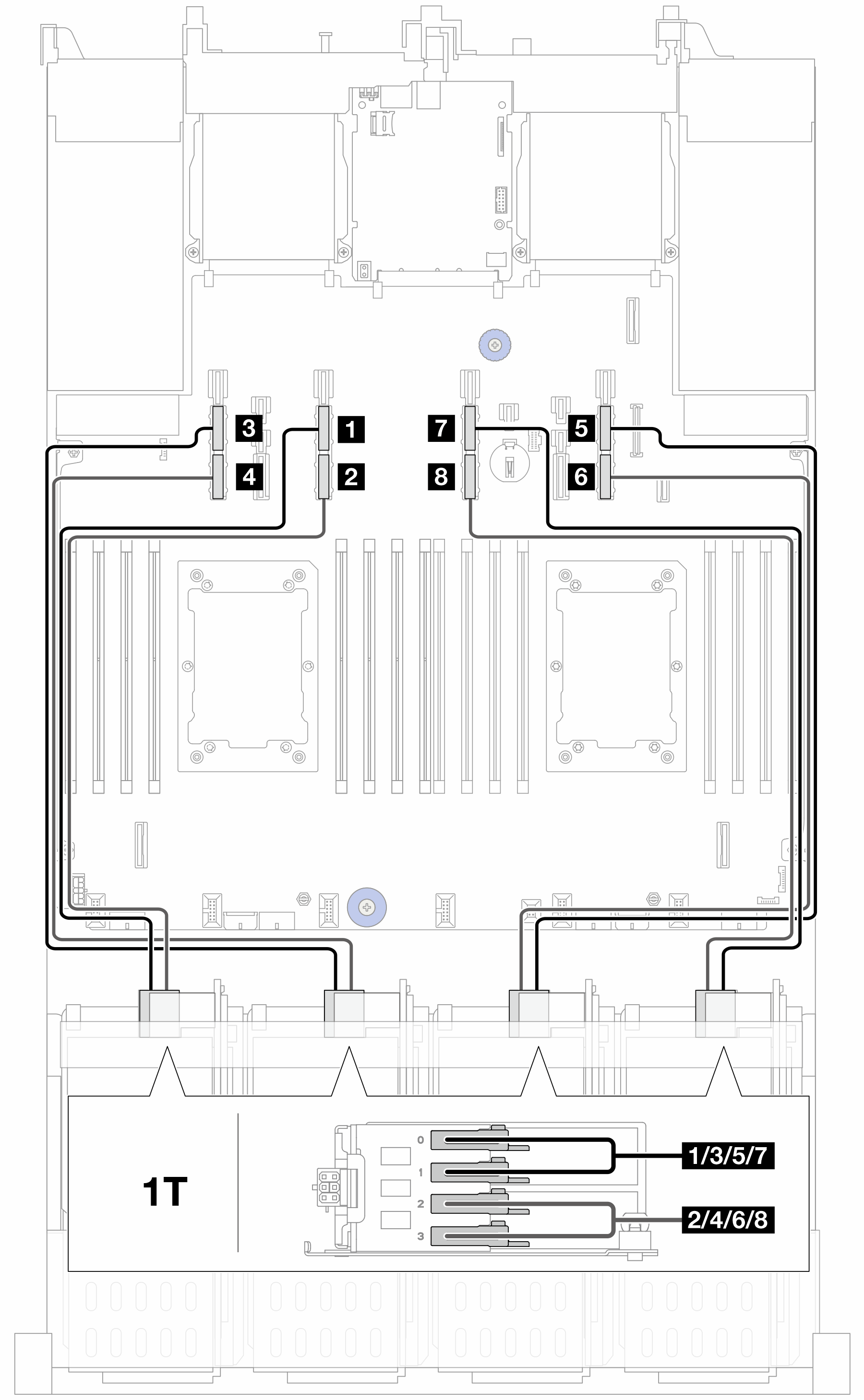

Figura 3. Conexões de cabo de sinal

NoPara (placa do processador)Comprimento do cabo
1 BP1: compartimento 0, compartimento 11 PCIe 13A630 milímetros
2 BP1: compartimento 2, compartimento 32 PCIe 13B630 milímetros
3 BP3: compartimento 0, compartimento 13 PCIe 15A630 milímetros
4 BP3: compartimento 2, compartimento 34 PCIe 15B630 milímetros
5 BP5: compartimento 0, compartimento 15 PCIe 9A630 milímetros
6 BP5: compartimento 2, compartimento 36 PCIe 9B630 milímetros
7 BP7: compartimento 0, compartimento 17 PCIe 11A630 milímetros
8 BP7: compartimento 2, compartimento 38 PCIe 11B630 milímetros
