Roteamento de cabos do backplane da unidade: chassi de 3,5 polegadas

Esta seção fornece informações sobre a conexão de cabos do backplane para modelos de servidor com compartimentos de unidade frontais de 3,5 polegadas.

Antes de iniciar

Certifique-se de que as peças abaixo sejam removidas antes de iniciar o roteamento de cabos para os backplanes frontais.

Conexões de cabos de alimentação

Nota
  • Para ver os conectores em cada backplane da unidade, consulte Conectores do backplane da unidade.
    • Backplane frontal (BP1):

      • Backplane frontal com 12 SAS/SATA de 3,5 pol. (também usado como um backplane frontal com 8 SAS/SATA de 3,5 pol. quando os quatro compartimentos de unidade superiores estão vazios)

      • Backplane frontal com 12 AnyBay de 3,5 polegadas (também usado como um backplane frontal com 12 NVMe de 3,5 polegadas quando apenas conectores NVMe no backplane são cabeados)

    • Backplanes centrais (BP10/11):

      • Backplane central/traseiro com 4 AnyBay de 2,5 pol. (também usado como backplane central/traseiro com 4 NVMe de 2,5 pol. quando apenas conectores NVMe no backplane são cabeados)

    • Backplane traseiro (BP9):

      • Backplane central/traseiro com 4 AnyBay de 2,5 pol. (também usado como backplane central/traseiro com 4 NVMe de 2,5 pol. quando apenas conectores NVMe no backplane são cabeados)

      • Backplane traseiro com 4 SAS/SATA de 3,5 pol.

  • O exemplo a seguir usa o backplane traseiro com 4 de 3,5 pol. como exemplo de BP9 para ilustração. O roteamento de cabos para o backplane traseiro com 4 de 2,5 pol. é semelhante.

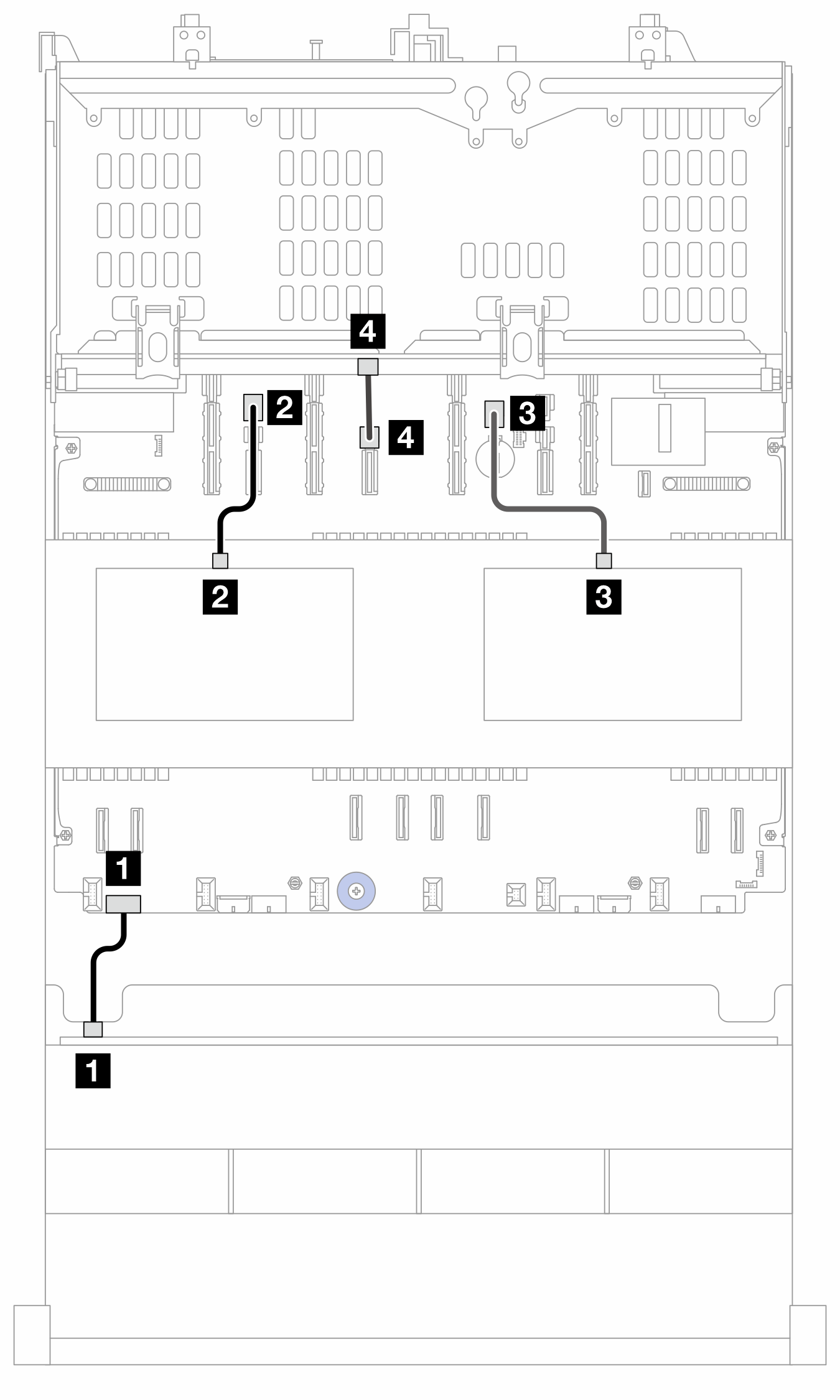

Figura 1. Conexões de cabos de alimentação

NoPara (placa do processador)Comprimento
1 BP1: PWR1 PWR 1
  • SAS/SATA: 250 mm

  • AnyBay: 280 mm

2 BP10: PWR2 PWR 23250 mm
3 BP11: PWR3 PWR 21250 mm
4 BP9: PWR4 PWR 12250 mm

Conexões de cabo de sinal

Consulte o tópico específico para conexões de cabos de sinal dependendo dos backplanes instalados.
