การเดินสายแบ็คเพลนไดรฟ์: ตัวเครื่องขนาด 3.5 นิ้ว

ส่วนนี้จะแสดงข้อมูลการเชื่อมต่อสายแบ็คเพลนสำหรับรุ่นเซิร์ฟเวอร์ที่มีช่องใส่ไดรฟ์ด้านหน้า ขนาด 3.5 นิ้ว

ก่อนเริ่ม

ตรวจสอบให้แน่ใจว่าได้มีการถอดชิ้นส่วนด้านล่างออกก่อนที่จะเริ่มทำการเดินสายสําหรับแบ็คเพลนด้านหน้า

การเชื่อมต่อสายไฟ

หมายเหตุ
  • สำหรับขั้วต่ออื่นๆ บนแบ็คเพลนไดรฟ์แต่ละตัว โปรดดู ขั้วต่อของแบ็คเพลนไดรฟ์
    • แบ็คเพลนด้านหน้า (BP1):

      • แบ็คเพลนด้านหน้า SAS/SATA ขนาด 3.5 นิ้ว 12 ช่อง (ใช้แทนแบ็คเพลน SAS/SATA ด้านหน้าขนาด 3.5 นิ้ว 8 ช่องเมื่อช่องใส่ไดรฟ์สี่ช่องบนว่างเปล่าด้วย)

      • แบ็คเพลน AnyBay ขนาด 3.5 นิ้ว 12 ช่อง (ใช้แทนแบ็คเพลน NVMe ขนาด 3.5 นิ้ว 12 ช่องเมื่อเดินสายเฉพาะขั้วต่อ NVMe บนแบ็คเพลนเท่านั้นด้วย)

    • แบ็คเพลนตรงกลาง (BP10/11):

      • แบ็คเพลน AnyBay ขนาด 2.5 นิ้ว ตรงกลาง/ด้านหลัง 4 ช่อง (ใช้แทนแบ็คเพลน NVMe ขนาด 2.5 นิ้ว ตรงกลาง/ด้านหลัง 4 ช่องเมื่อเดินสายเฉพาะขั้วต่อ NVMe บนแบ็คเพลนเท่านั้นด้วย)

    • แบ็คเพลนด้านหลัง (BP9):

      • แบ็คเพลน AnyBay ขนาด 2.5 นิ้ว ตรงกลาง/ด้านหลัง 4 ช่อง (ใช้แทนแบ็คเพลน NVMe ขนาด 2.5 นิ้ว ตรงกลาง/ด้านหลัง 4 ช่องเมื่อเดินสายเฉพาะขั้วต่อ NVMe บนแบ็คเพลนเท่านั้นด้วย)

      • แบ็คเพลนด้านหลัง SAS/SATA ขนาด 3.5 นิ้ว 4 ช่อง

  • ภาพประกอบต่อไปนี้ใช้แบ็คเพลด้านหลังขนาด 3.5 นิ้ว 4 ช่อง เป็นตัวอย่างของ BP9 สำหรับภาพประกอบ การเดินสายสำหรับแบ็คเพลนด้านหลังขนาด 2.5 นิ้ว 4 ช่อง มีลักษณะคล้ายกัน

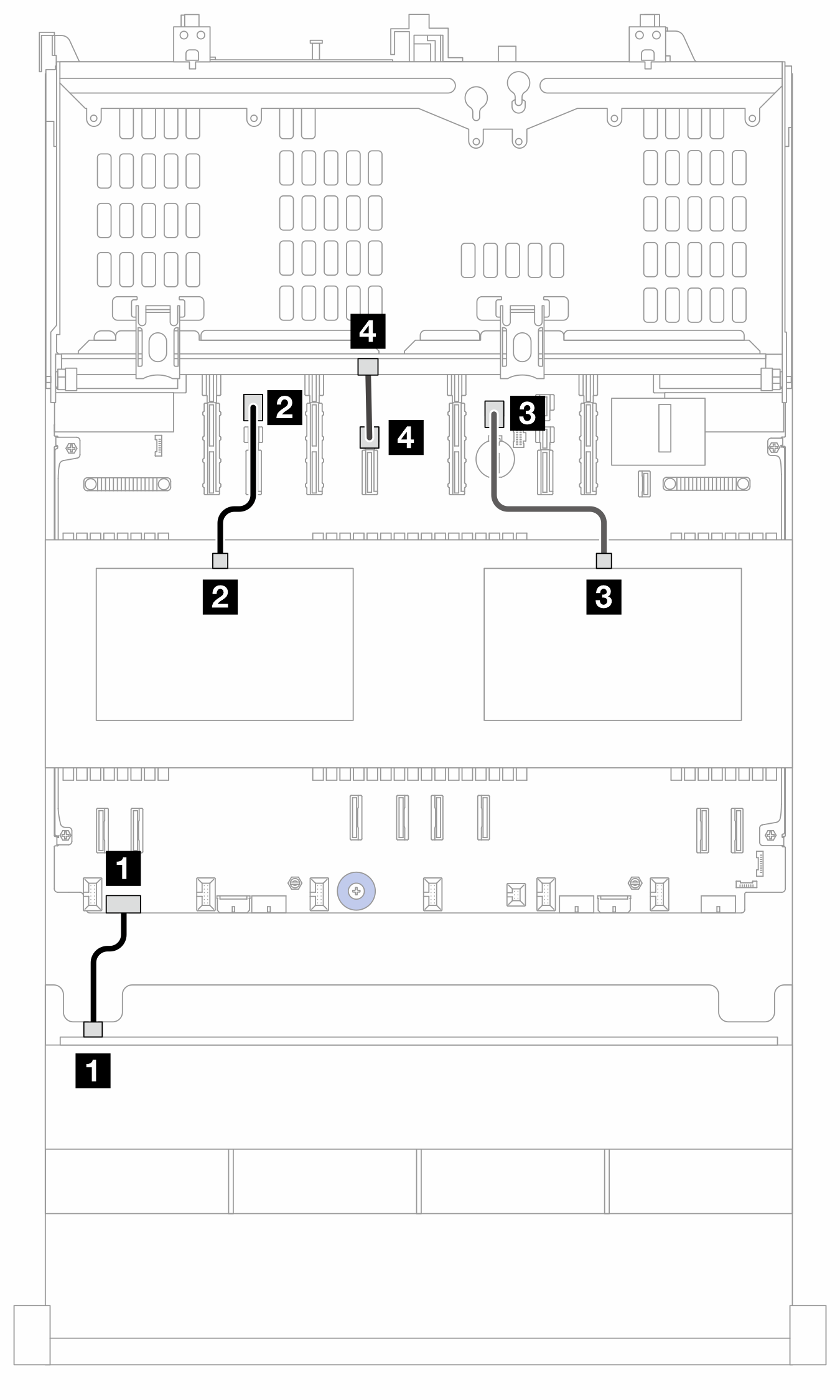

รูปที่ 1. การเชื่อมต่อสายไฟ

จากไปยัง (แผงโปรเซสเซอร์)ความยาว
1 BP1: PWR1 PWR 1
  • SAS/SATA: 250 มม.

  • AnyBay: 280 มม.

2 BP10: PWR2 PWR 23250 มม.
3 BP11: PWR3 PWR 21250 มม.
4 BP9: PWR4 PWR 12250 มม.

การเชื่อมต่อสายสัญญาณ

โปรดดูหัวข้อเฉพาะสําหรับการเชื่อมต่อสายสัญญาณ ซึ่งขึ้นอยู่กับแบ็คเพลนที่คุณได้ติดตั้งไว้
