Cheminement des câbles du fond de panier d’unité : châssis 3,5 pouces

Cette section fournit des informations sur la connexion des câbles du fond de panier pour les modèles de serveur avec des baies d’unité avant de 3,5 pouces.

Avant de commencer​

Avant de commencer le cheminement des câbles des fonds de panier avant, assurez-vous de bien retirer les pièces ci-dessous.

Connexions des cordons d’alimentation​

Remarque
  • Pour connaître les connecteurs de chaque fond de panier d’unité, voir Connecteurs de fond de panier d'unité.

    • Fond de panier avant (BP1) :

      • Fond de panier avant 12 x 3,5 pouces SAS/SATA (également utilisé comme fond de panier avant 8 x 3,5 pouces SAS/SATA lorsque les quatre baies d'unité supérieures sont vides)

      • Fond de panier avant AnyBay 12 x 3,5 pouces (également utilisé en tant que fond de panier avant NVMe 12 x 3,5 pouces lorsque seuls les connecteurs NVMe du fond de panier sont câblés)

    • Fonds de panier centraux (BP10/11) :

      • Fond de panier central/arrière 4 x 2,5 pouces AnyBay (également utilisé en tant que fond de panier central/arrière 4 x 2,5 pouces NVMe lorsque seuls les connecteurs NVMe du fond de panier sont câblés)

    • Fond de panier arrière (fond de panier 9) :

      • Fond de panier central/arrière 4 x 2,5 pouces AnyBay (également utilisé en tant que fond de panier central/arrière 4 x 2,5 pouces NVMe lorsque seuls les connecteurs NVMe du fond de panier sont câblés)

      • Fond de panier arrière SAS/SATA 4 x 3,5 pouces

  • Les informations ci-après présentent le fond de panier arrière 4 x 3,5 pouces comme exemple de fond de panier 9, à titre d'illustration. Le cheminement des câbles du fond de panier arrière 4 x 2,5 pouces est similaire.

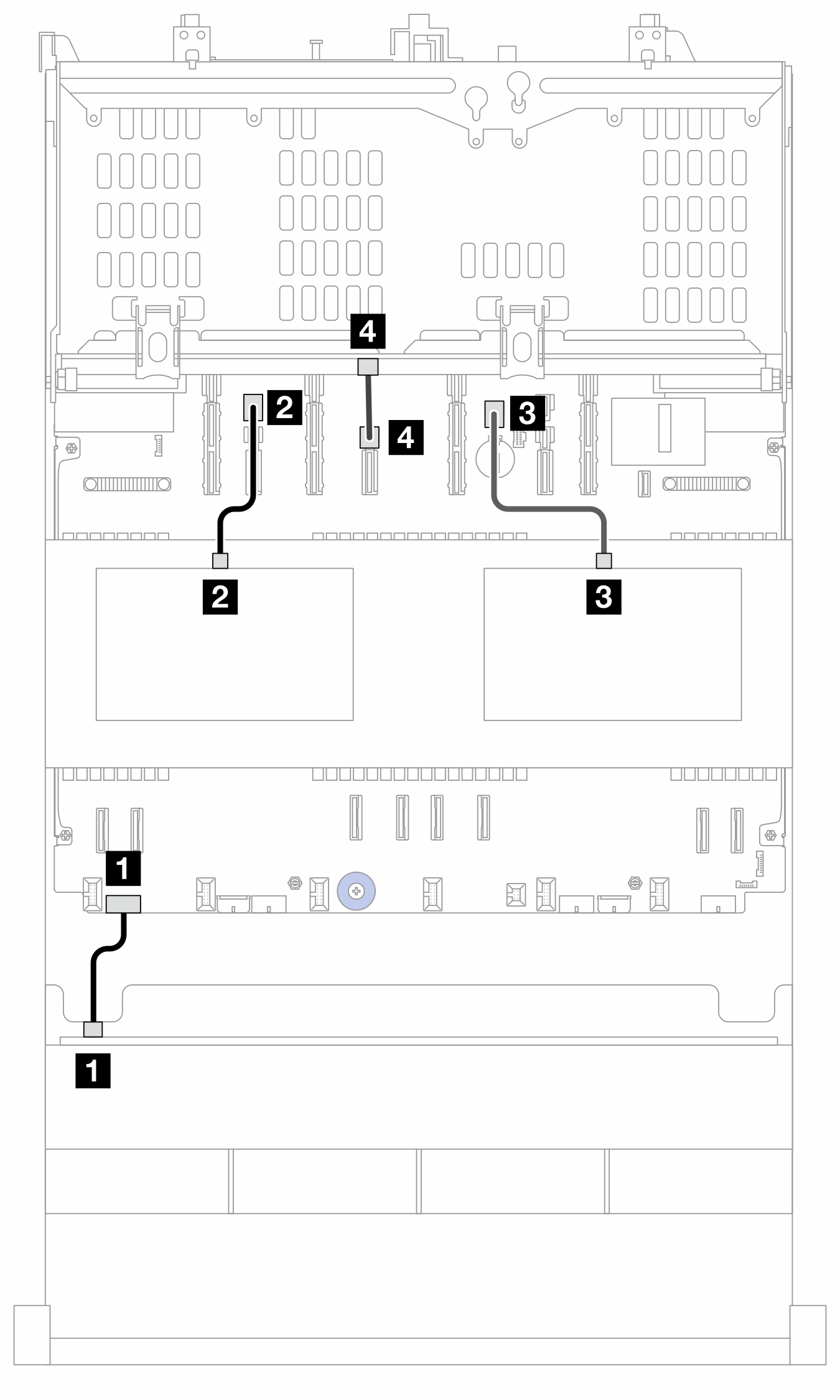

Figure 1. Connexions des cordons d’alimentation

À partir deVers (carte du processeur)Longueur
1 Fond de panier 1 : Alimentation1 Alimentation 1

  • SAS/SATA : 250 mm

  • AnyBay : 280 mm

2 Fond de panier 10 : Alimentation2 Alimentation 23250 mm
3 Fond de panier 11 : Alimentation3 Alimentation 21250 mm
4 Fond de panier 9 : Alimentation4 Alimentation 12250 mm

Connections des câbles de signal/cordons d’interface​

Pour plus d’informations sur les connexions des cordons d’interface, consultez la rubrique spécifique en fonction des fonds de panier que vous avez installés.

  • Fond de panier SAS/SATA 12 x 3,5 pouces
    Cette section fournit des informations sur le cheminement des câbles pour le modèle de serveur doté du fond de panier d’unité avant 12 x 3,5 pouces SAS/SATA.
  • Fond de panier AnyBay 12 x 3,5 pouces
    Cette section fournit des informations sur le cheminement des câbles du modèle de serveur doté du fond de panier d’unité avant AnyBay 12 x 3,5 pouces.
