Cheminement des câbles du Compute Complex Neptune Core Module
Cette section vous fournit des informations relatives au cheminement des câbles du Compute Complex Neptune Core Module.
Remarque
Pour une meilleure organisation des câbles, il est nécessaire d’installer les tuyaux et le module de capteur de détection de fuites sur un support adapté et de veiller à ce que le module soit solidement installé dans les pattes de retenue. Pour en savoir plus, consultez l’illustration ci-dessous ou Installation du Lenovo Compute Complex Neptune Core Module.

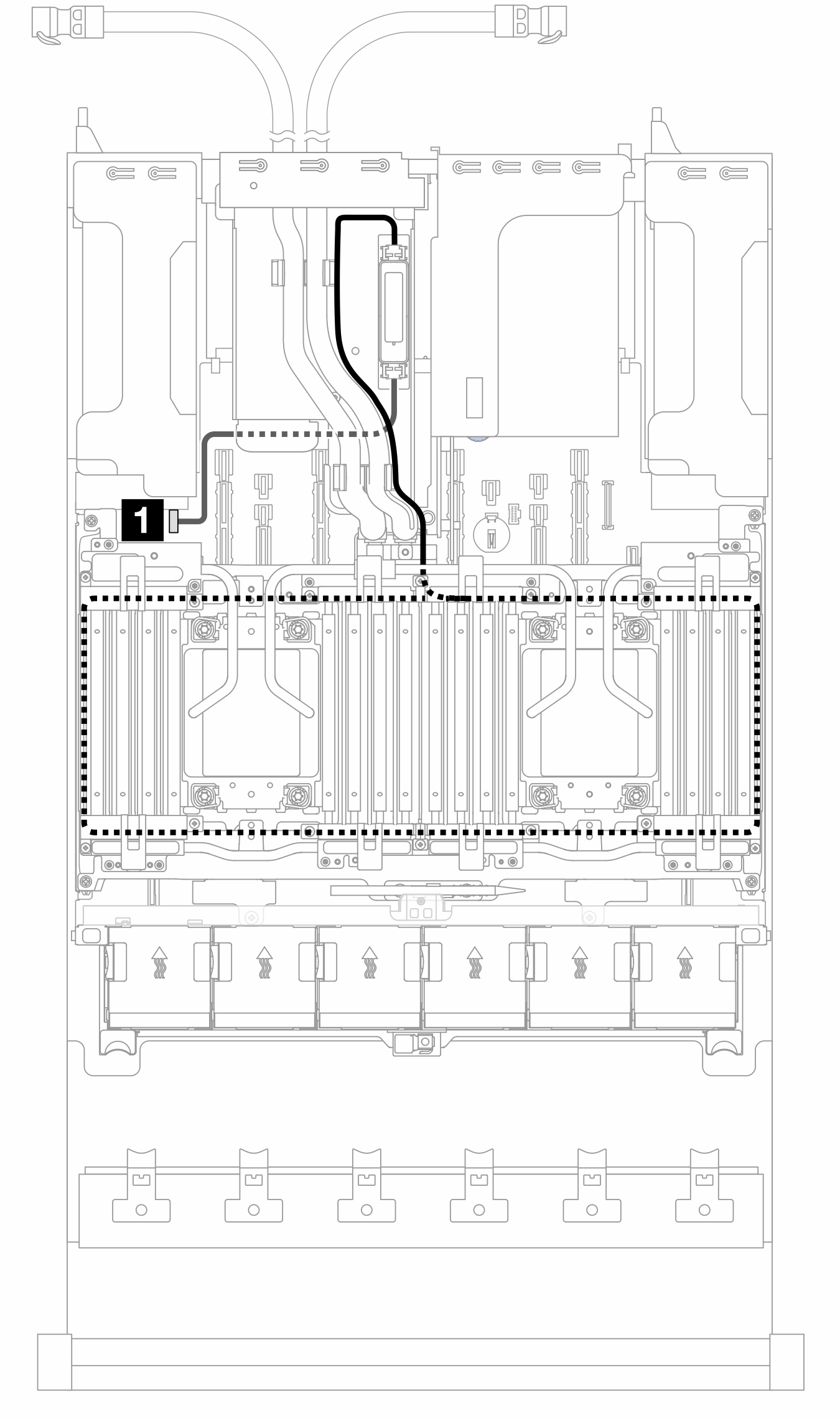

Figure 1. Cheminement des câbles pour le Compute Complex Neptune Core Module
| À partir de | Vers (carte du processeur) |
|---|---|
| Câble du module de détection de fuite | 1 Connecteur de détection de fuite 2 |
