Cheminement des câbles de l’adaptateur ConnectX-8
Cette section fournit des informations sur le cheminement des câbles de l’adaptateur InfiniBand ConnectX-8.

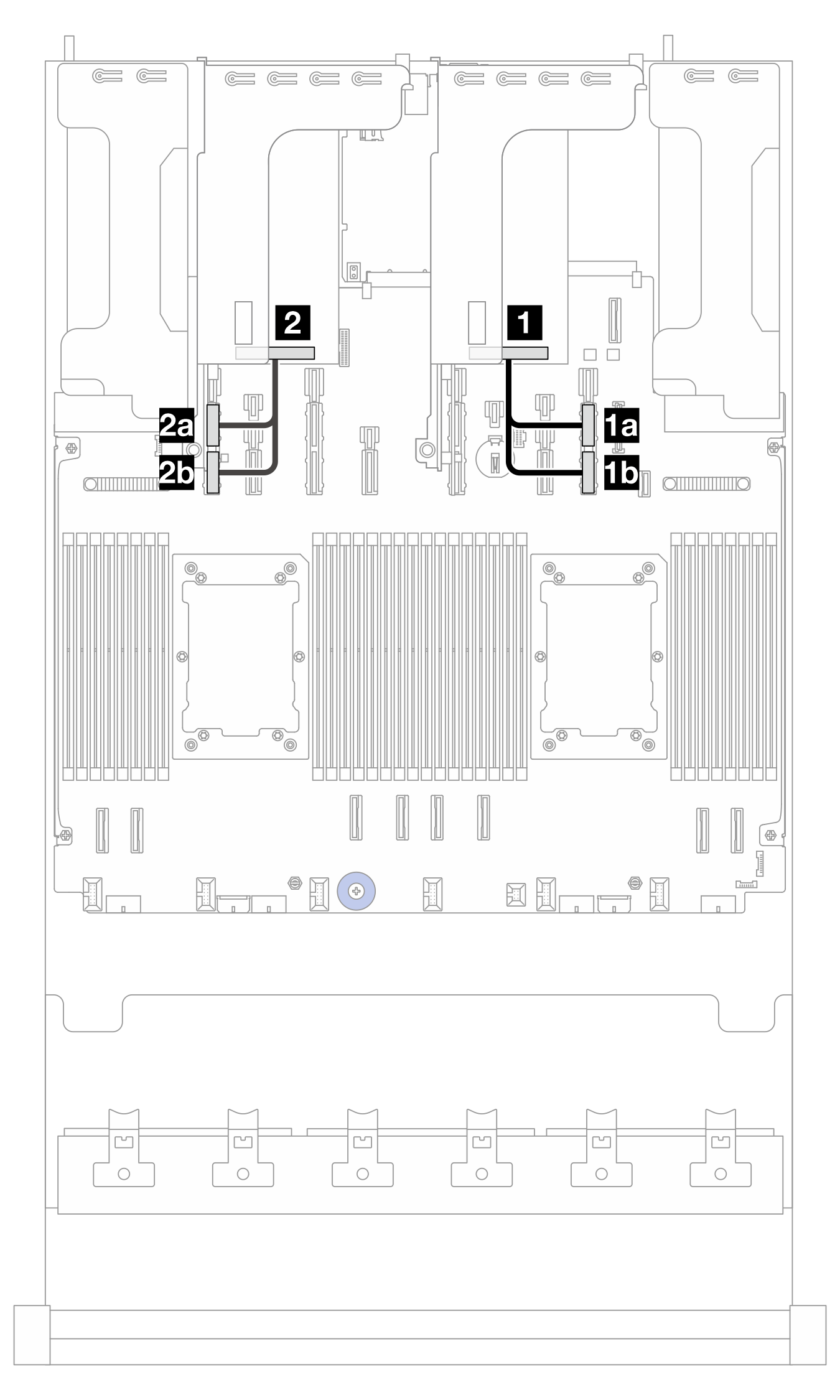

Cheminement des câbles de l’adaptateur ConnectX-8 dans le scénario 1
Scénario 1 : Le serveur est équipé de deux processeurs et de deux adaptateurs ConnectX-8 (câble 1 et câble 2) ou d’un processeur et d’un adaptateur ConnectX-8 (câble 1).
| À partir de | Vers (carte du processeur) | Longueur de câble |
|---|---|---|
| 1 Adaptateur ConnectX-8 dans l’emplacement 5 | 1a PCIe 9A | 300 mm |
| 1b PCIe 9B | ||
| 2 Adaptateur ConnectX-8 dans l’emplacement 7 | 2a PCIe 15A | 300 mm |
| 2b PCIe 15B |

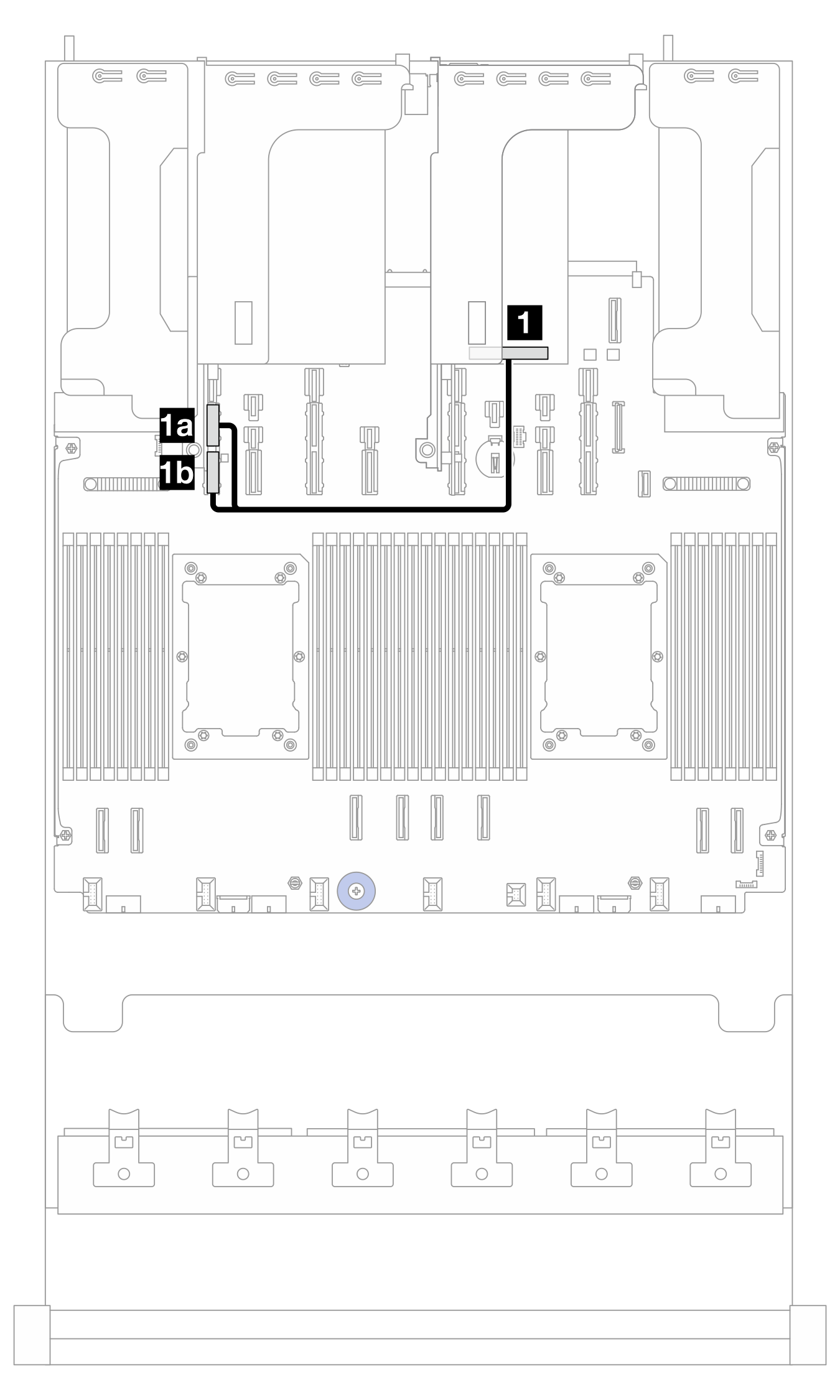

Cheminement des câbles de l’adaptateur ConnectX-8 dans le scénario 2
Scénario 2 : Le serveur est équipé de deux processeurs et d’un adaptateur ConnectX-8.
| À partir de | Vers (carte du processeur) | Longueur de câble |
|---|---|---|
| 1 Adaptateur ConnectX-8 dans l’emplacement 5 | 1a PCIe 15A | 300 mm |
| 1b PCIe 15B |
