Cheminement des câbles de fond de panier E3.S : châssis E3.S avec Compute Complex Neptune Core Module
La présente section fournit des informations sur la connexion des câbles de fond de panier pour les modèles de serveur avec des baies avant E3.S et Compute Complex Neptune Core Module.
Figure 1. Numérotation des fonds de panier E3.S


Configurations E3.S prises en charge
Le tableau ci-dessous répertorie les configurations E3.S prises en charge par les serveurs avec Compute Complex Neptune Core Module.
1T : unité remplaçable à chaud E3.S
BP1 | BP2 | BP3 | BP4 | BP5 | BP6 | BP7 | BP8 |
---|---|---|---|---|---|---|---|
Processeur 2 | Processeur 1 | ||||||
4x1T | 4x1T | ||||||
4x1T | 4x1T | 4x1T | 4x1T |
Connexions des cordons d’alimentation

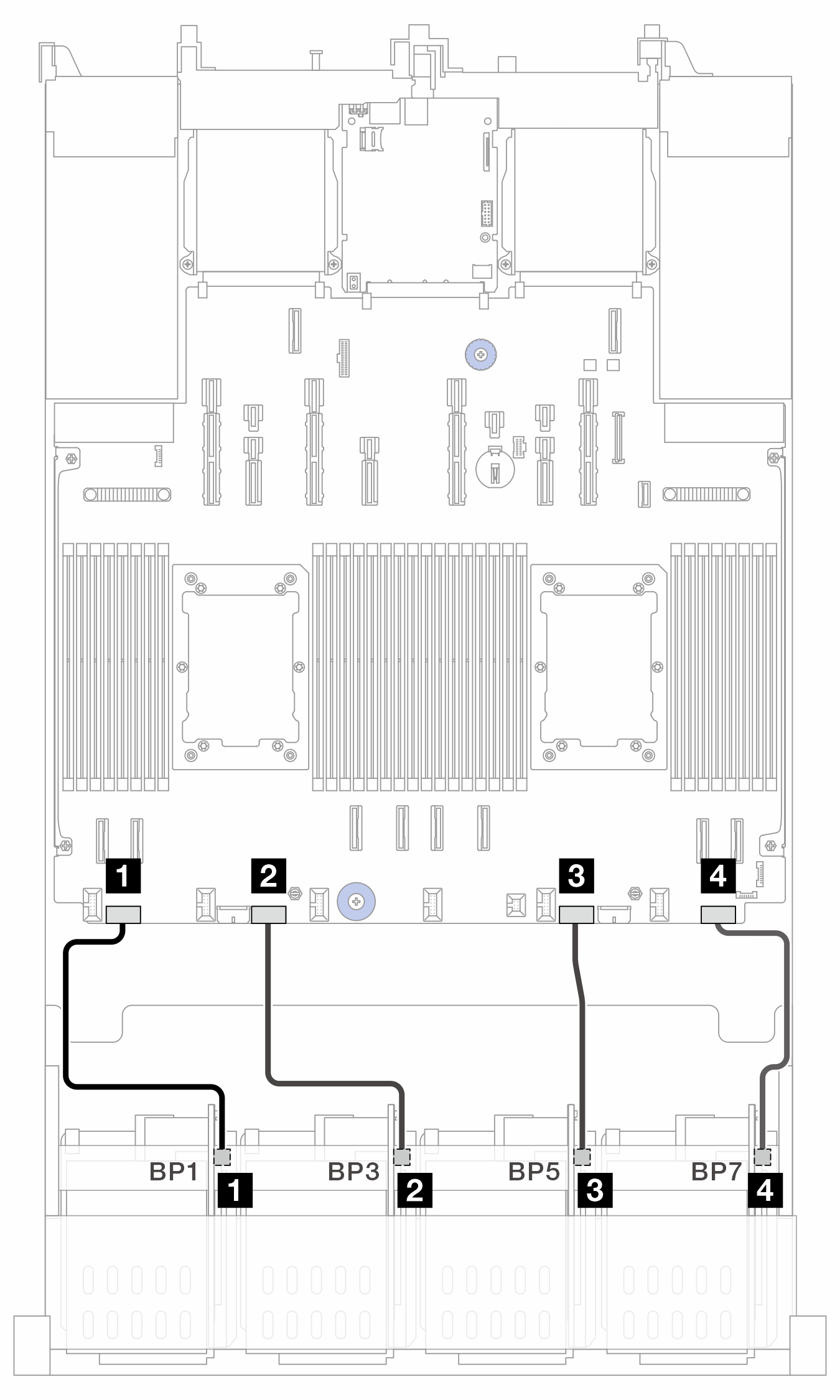

Figure 2. Connexions des cordons d’alimentation


À partir de | Vers (carte du processeur) | Longueur de câble |
---|---|---|
1 Fond de panier 1 : Alimentation | 1 Alimentation 1 | 250 mm |
2 Fond de panier 3 : Alimentation | 2 Alimentation 2 | 250 mm |
3 Fond de panier 5 : Alimentation | 3 Alimentation 3 | 250 mm |
4 Fond de panier 7 : Alimentation | 4 Alimentation 4 | 250 mm |
Connections des câbles de signal/cordons d’interface

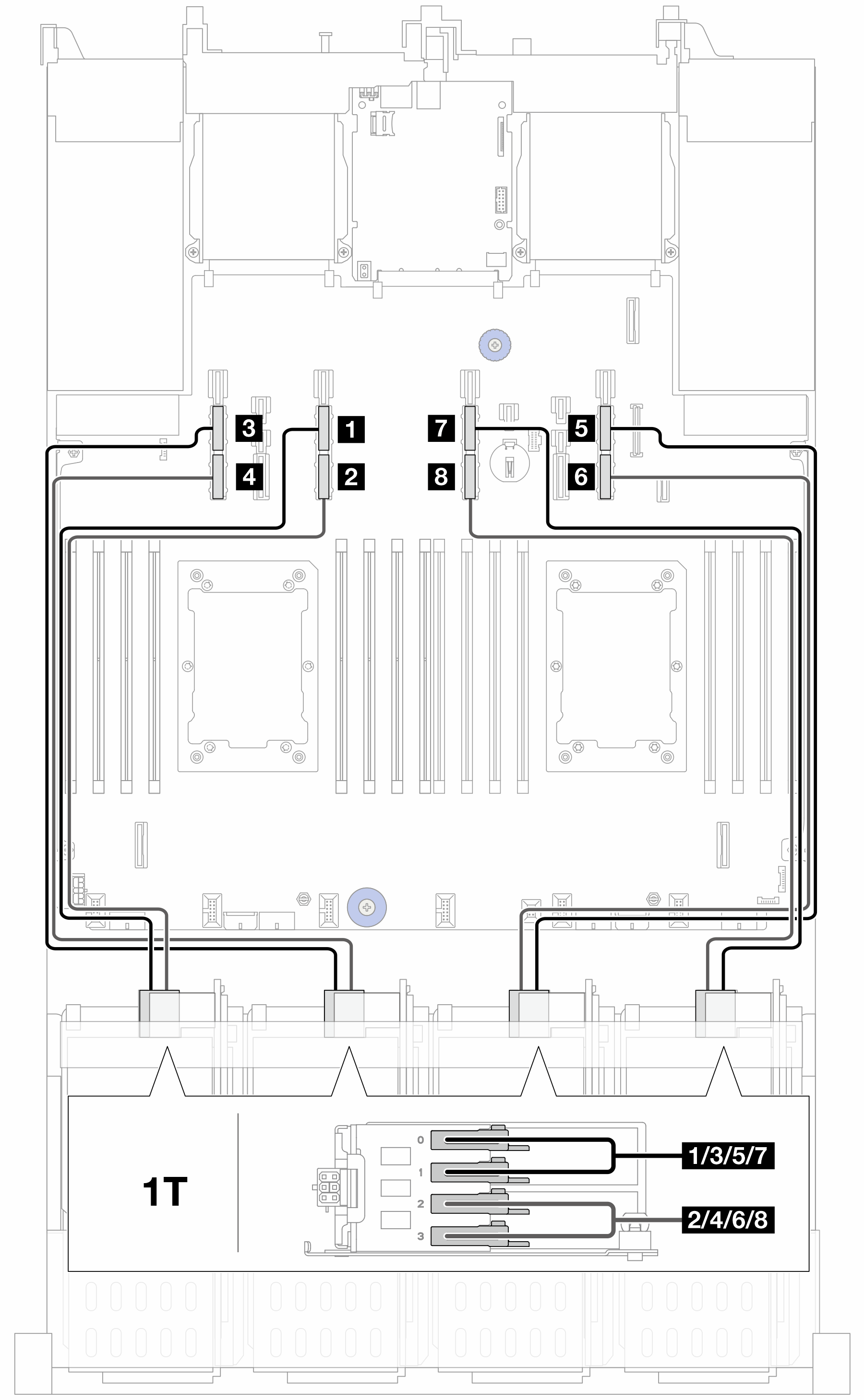

Figure 3. Connections des câbles de signal/cordons d’interface


À partir de | Vers (carte du processeur) | Longueur de câble |
---|---|---|
1 Fond de panier 1 : baie 0, baie 1 | 1 PCIe 13A | 630 mm |
2 Fond de panier 1 : baie 2, baie 3 | 2 PCIe 13B | 630 mm |
3 Fond de panier 3 : baie 0, baie 1 | 3 PCIe 15A | 630 mm |
4 Fond de panier 3 : baie 2, baie 3 | 4 PCIe 15B | 630 mm |
5 Fond de panier 5 : baie 0, baie 1 | 5 PCIe 9A | 630 mm |
6 Fond de panier 5 : baie 2, baie 3 | 6 PCIe 9B | 630 mm |
7 Fond de panier 7 : baie 0, baie 1 | 7 PCIe 11A | 630 mm |
8 Fond de panier 7 : baie 2, baie 3 | 8 PCIe 11B | 630 mm |
