Instradamento dei cavi del backplane E3.S: chassis E3.S con Compute Complex Neptune Core Module

Questa sezione fornisce informazioni sul collegamento dei cavi del backplane per i modelli di server con vani E3.S anteriori e Compute Complex Neptune Core Module.

• Configurazioni E3.S supportate

• Collegamenti dei cavi di alimentazione

• Collegamenti dei cavi di segnale

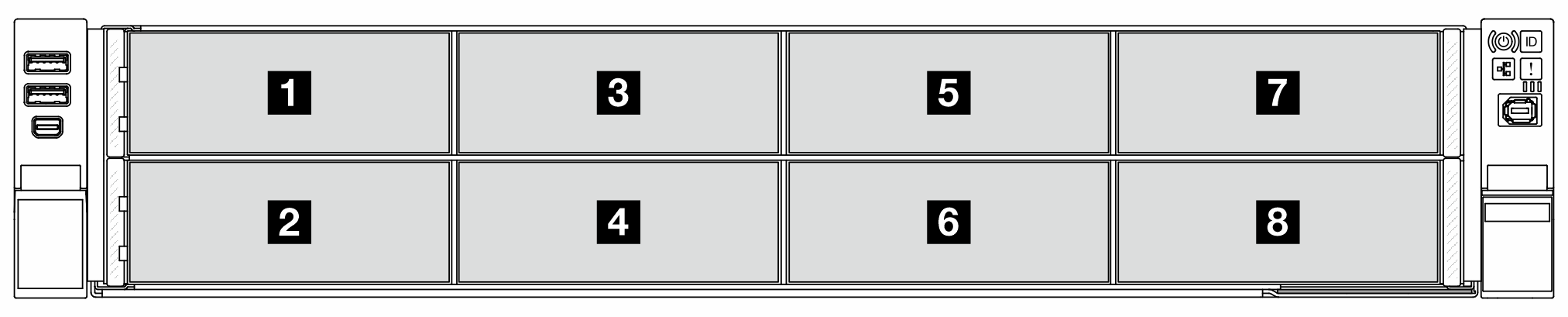

Figura 1. Numerazione del backplane E3.S

Collegamenti dei cavi di alimentazione​

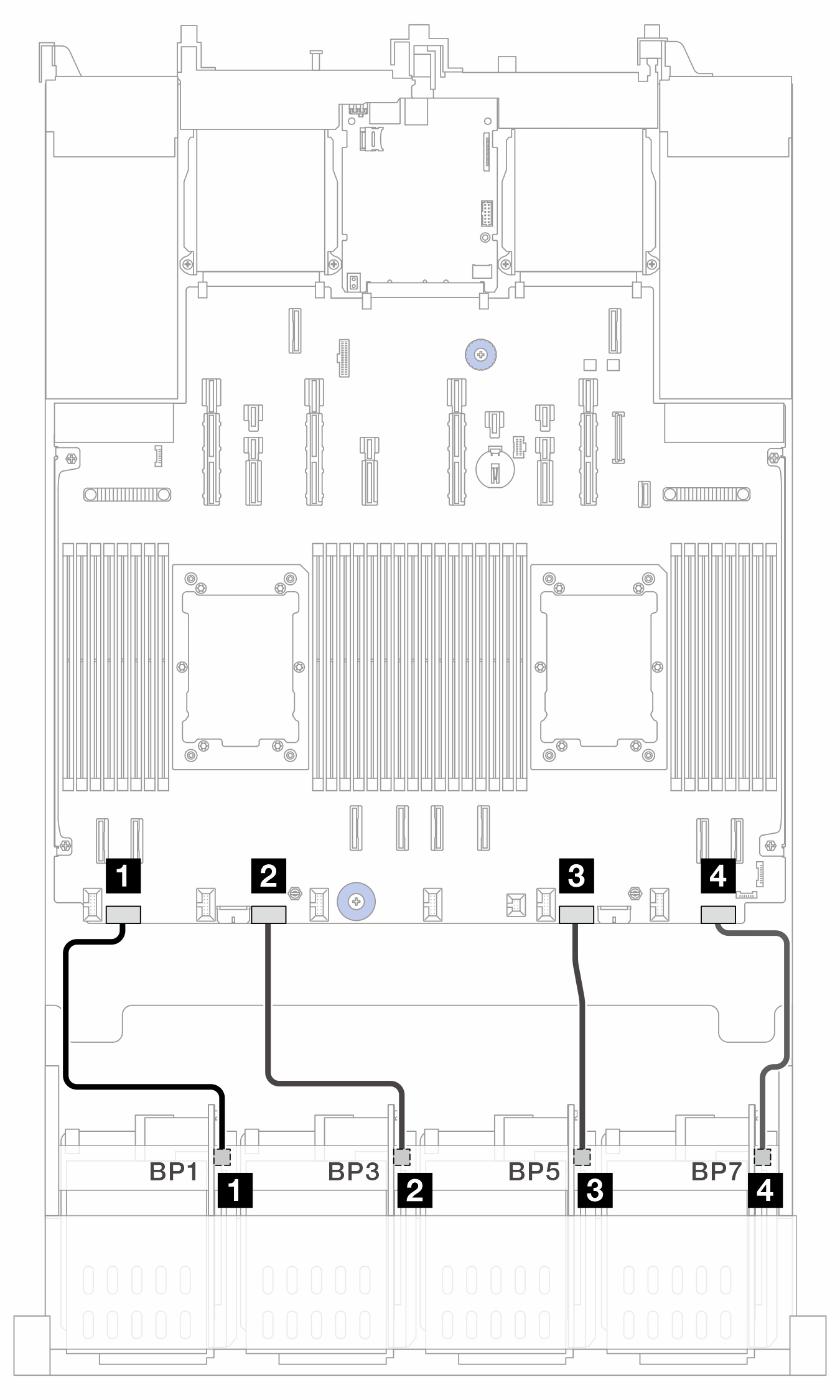

Figura 2. Collegamenti dei cavi di alimentazione

Da	A (scheda del processore)	Lunghezza del cavo
1 BP1: PWR	1 PWR 1	250 mm
2 BP3: PWR	2 PWR 2	250 mm
3 BP5: PWR	3 PWR 3	250 mm
4 BP7: PWR	4 PWR 4	250 mm

Collegamenti dei cavi di segnale​

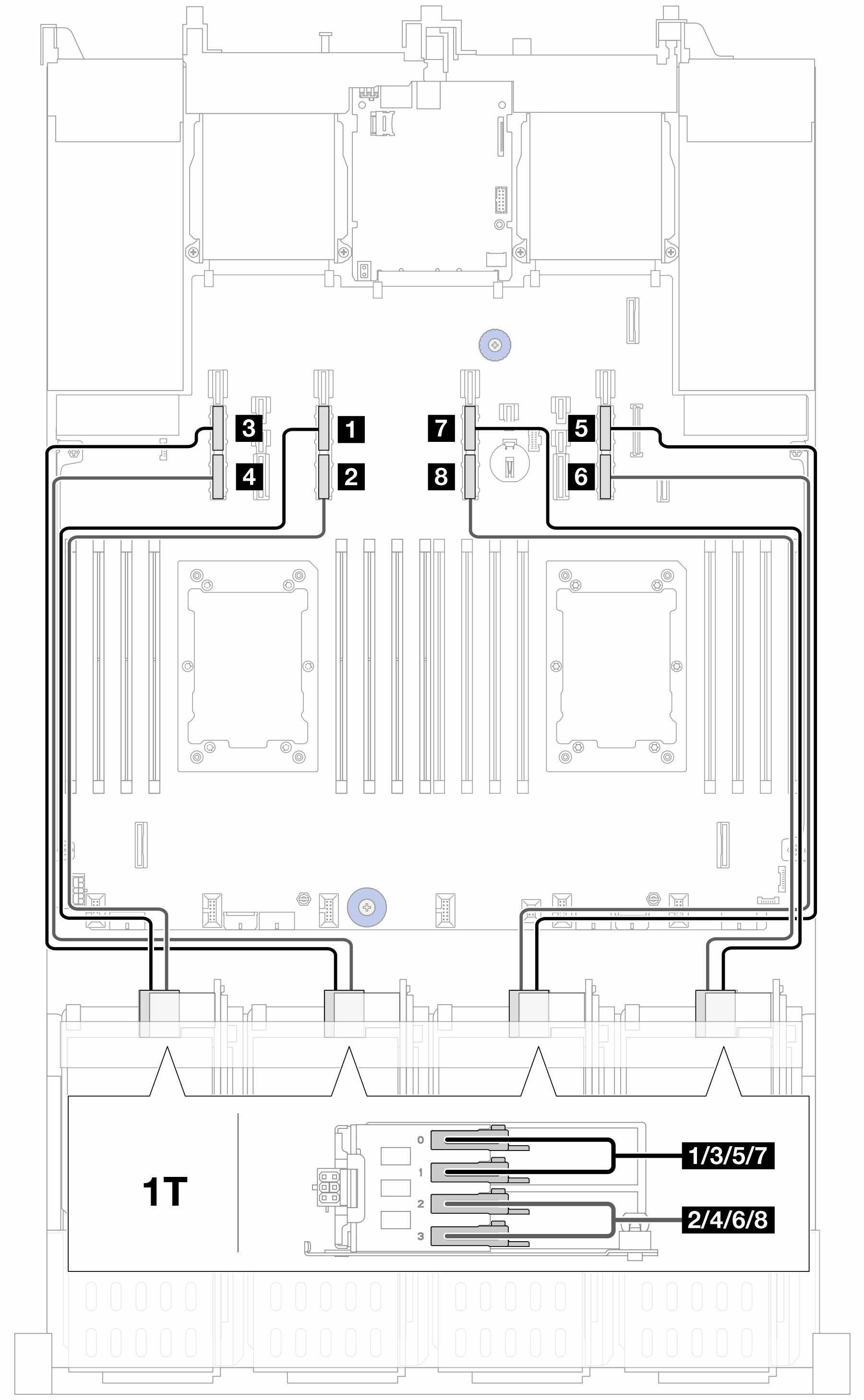

Figura 3. Collegamenti dei cavi di segnale

Da	A (scheda del processore)	Lunghezza del cavo
1 BP1: Vano 0, Vano 1	1 PCIe 13A	630 mm
2 BP1: Vano 2, Vano 3	2 PCIe 13B	630 mm
3 BP3: Vano 0, Vano 1	3 PCIe 15A	630 mm
4 BP3: Vano 2, Vano 3	4 PCIe 15B	630 mm
5 BP5: Vano 0, Vano 1	5 PCIe 9A	630 mm
6 BP5: Vano 2, Vano 3	6 PCIe 9B	630 mm
7 BP7: Vano 0, Vano 1	7 PCIe 11A	630 mm
8 BP7: Vano 2, Vano 3	8 PCIe 11B	630 mm
