Instradamento dei cavi della scheda verticale
Questa sezione fornisce informazioni sull'instradamento dei cavi per le schede verticali.

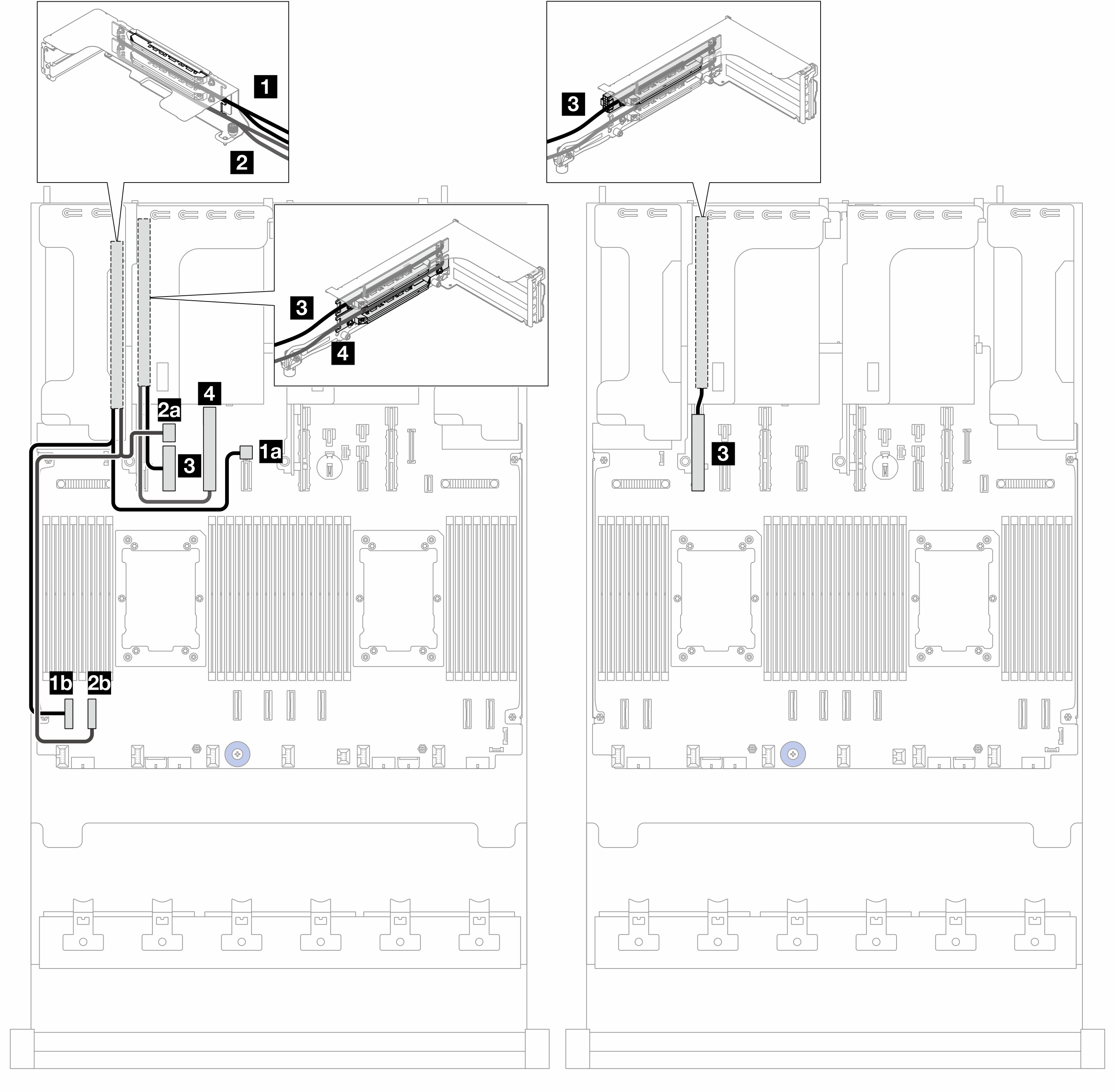

Instradamento dei cavi per le schede verticali corrispondenti al processore 1

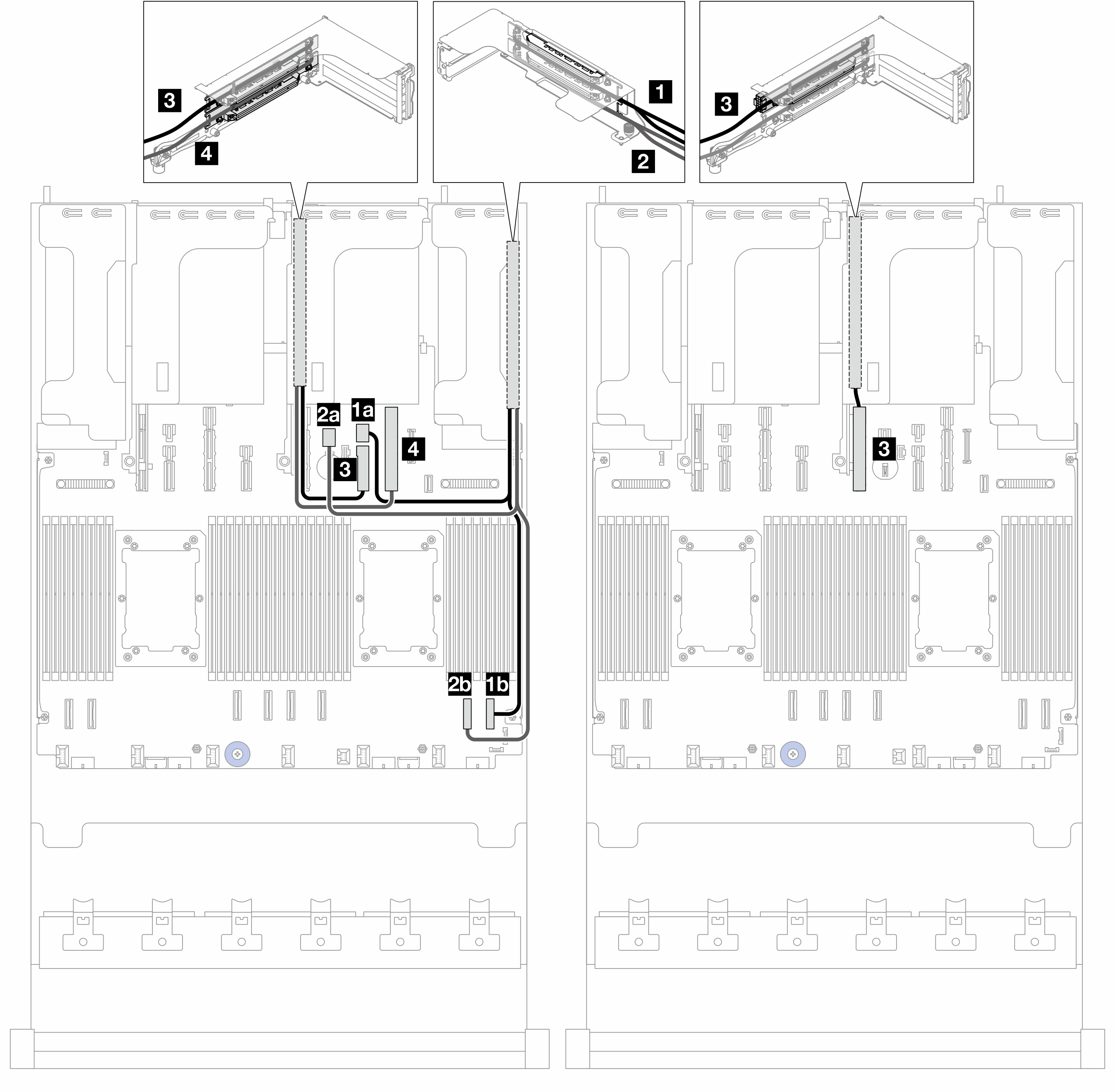

Instradamento dei cavi per le schede verticali corrispondenti al processore 2
Instradamento dei cavi per le schede verticali corrispondenti al processore 1
| Da | A (scheda del processore) | Lunghezza del cavo |
|---|---|---|
| 1 Scheda verticale nello slot 1 | 1a PWR 20 | 500/400 mm |
| 1b PCIe 1 | ||
| 2 Scheda verticale nello slot 2 | 2a PWR 21 | 500/400 mm |
| 2b PCIe 2 | ||
| 3 Scheda verticale nello slot 3 | 3 PCIe e PWR 10 (quando lo slot 5 è occupato) | 350 mm |
| 3 PCIe e PWR 11 (quando lo slot 5 è vuoto) | 300 mm | |
| 4 Scheda verticale nello slot 4 | 4 PCIe e PWR 9 | 300 mm |
Instradamento dei cavi per le schede verticali corrispondenti al processore 2
| Da | A (scheda del processore) | Lunghezza del cavo |
|---|---|---|
| 1 Scheda verticale nello slot 9 | 1a PWR 12 | 500/400 mm |
| 1b PCIe 8 | ||
| 2 Scheda verticale nello slot 10 | 2a PWR 23 | 500/400 mm |
| 2b PCIe 7 | ||
| 3 Scheda verticale nello slot 6 | 3 PCIe e PWR 14 (quando lo slot 8 è occupato) | 350 mm |
| 3 PCIe e PWR 15 (quando lo slot 8 è vuoto) | 300 mm | |
| 4 Scheda verticale nello slot 7 | 4 PCIe e PWR 13 | 300 mm |

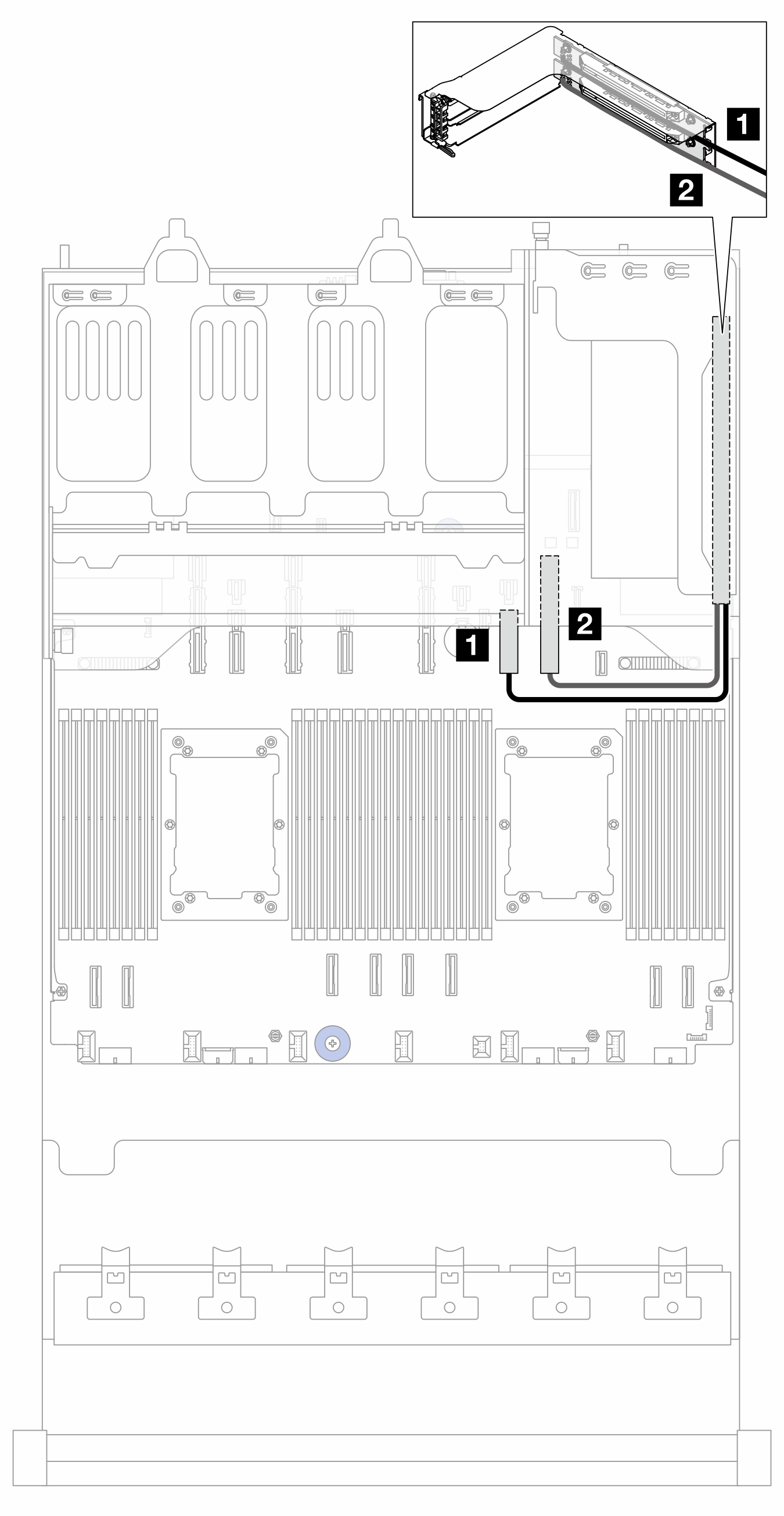

Instradamento dei cavi per le schede verticali nelle configurazioni con 8 vani delle unità posteriori da 2,5"
| Da | A (scheda del processore) | Lunghezza del cavo |
|---|---|---|
| 1 Scheda verticale nello slot 1 | 1 PCIe e PWR 10 | 350 mm |
| 2 Scheda verticale nello slot 2 | 2 PCIe e PWR 9 | 300 mm |
