ライザー・カードのケーブル配線

このセクションでは、ライザー・カードのケーブル配線について説明します。

• プロセッサー 1 に対応するライザー・カードのケーブル配線

• プロセッサー 2 に対応するライザー・カードのケーブル配線

• 8 x 2.5 型背面ドライブ・ベイを搭載した構成のライザー・カードのケーブル配線

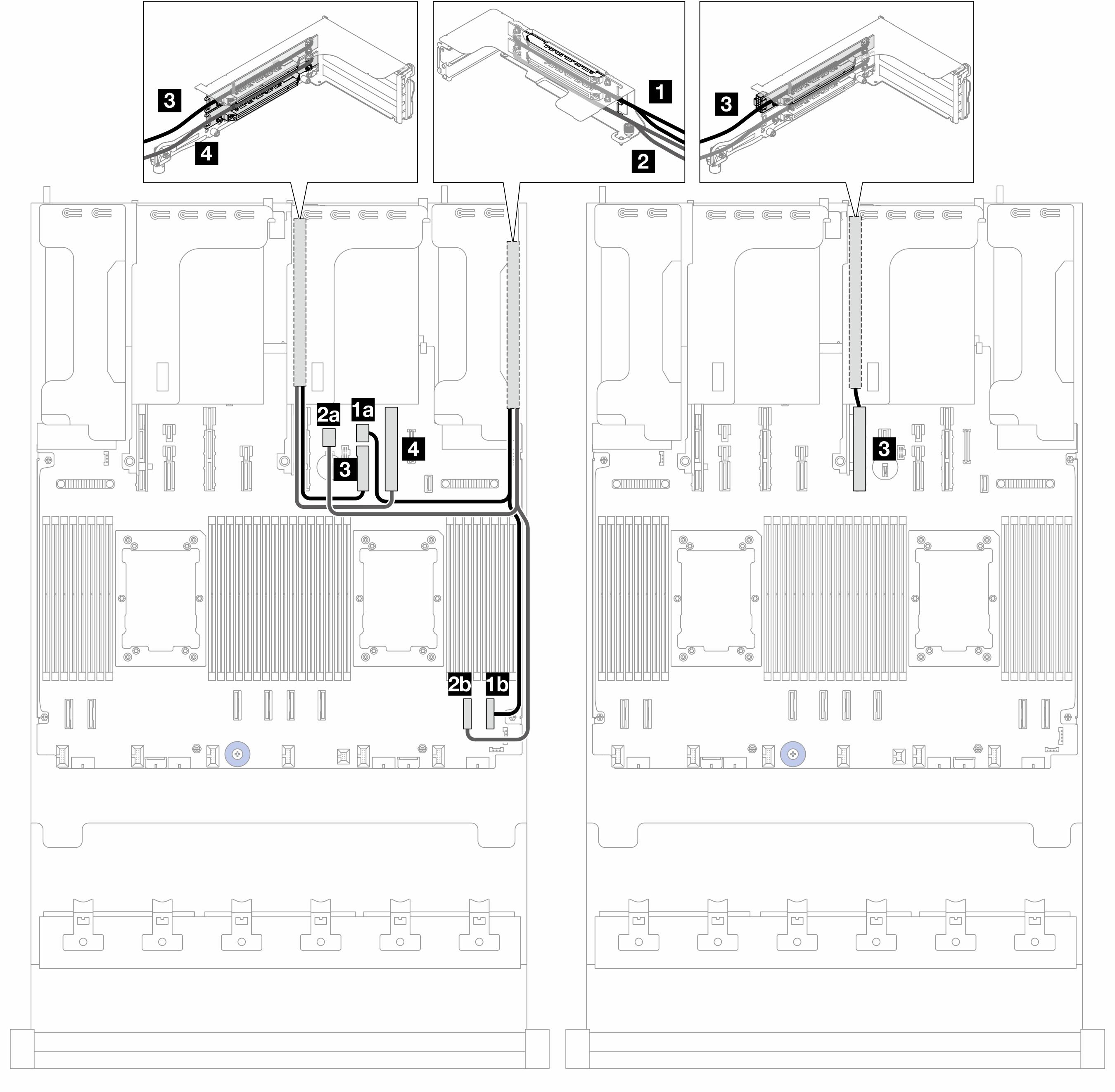

プロセッサー 1 に対応するライザー・カードのケーブル配線​

始点	終点 (プロセッサー・ボード)	ケーブルの長さ
1 スロット 1 上のライザー・カード	1a PWR 20	500/400 mm
	1b PCIe 1
2 スロット 2 上のライザー・カード	2a PWR 21	500/400 mm
	2b PCIe 2
3 スロット 3 上のライザー・カード	3 PCIe および PWR 10 (スロット 5が占有されている場合)	350 mm
	3 PCIe & PWR 11 (スロット 5 が空の場合)	300 mm
4 スロット 4 上のライザー・カード	4 PCIe & PWR 9	300 mm

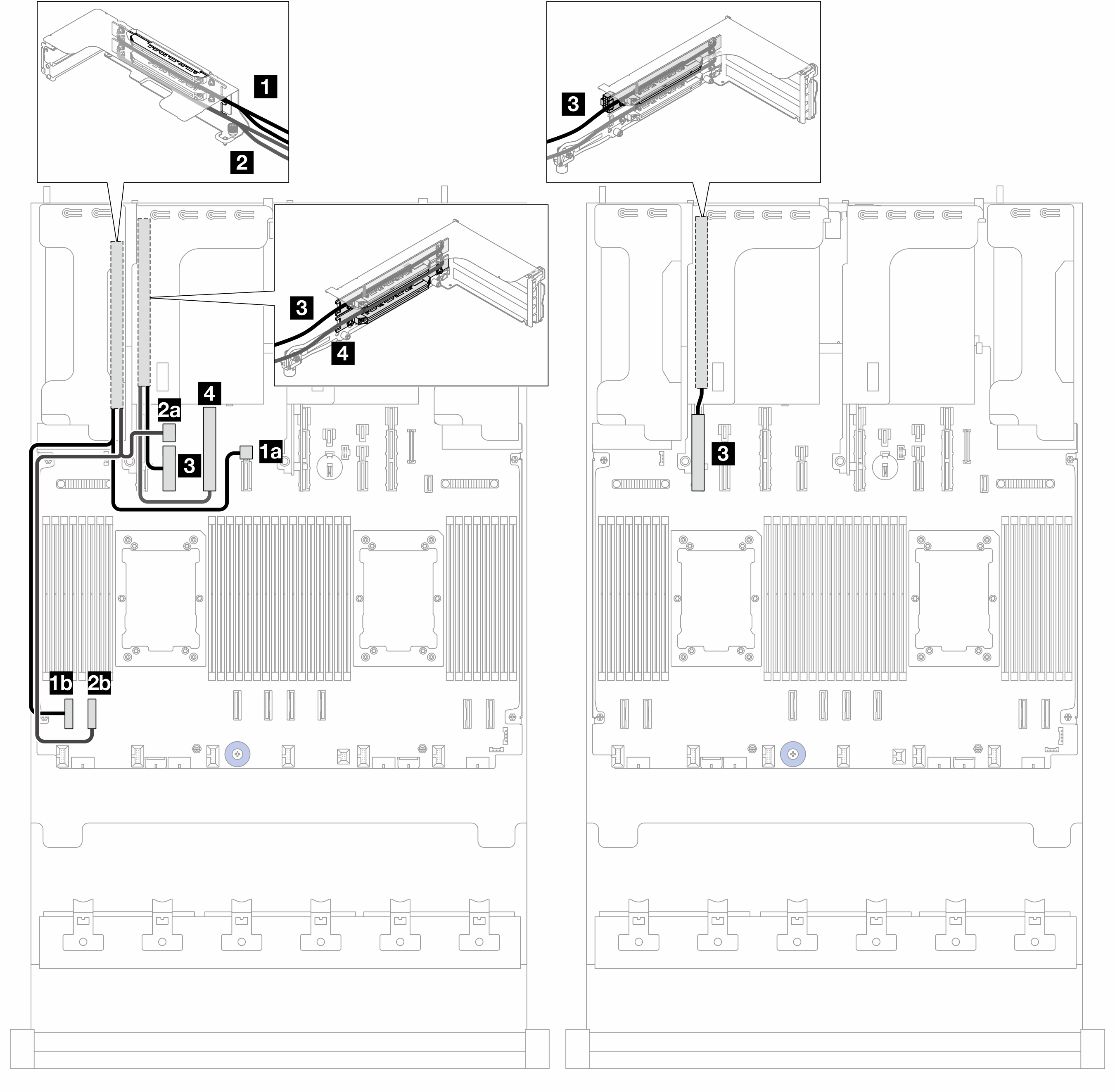

プロセッサー 2 に対応するライザー・カードのケーブル配線​

始点	終点 (プロセッサー・ボード)	ケーブルの長さ
1 スロット 9 上のライザー・カード	1a PWR 12	500/400 mm
	1b PCIe 8
2 スロット 10 上のライザー・カード	2a PWR 23	500/400 mm
	2b PCIe 7
3 スロット 6 上のライザー・カード	3 PCIe および PWR 14 (スロット 8 が占有されている場合)	350 mm
	3 PCIe および PWR 15 (スロット 8 が空の場合)	300 mm
4 スロット 7 上のライザー・カード	4 PCIe および PWR 13	300 mm

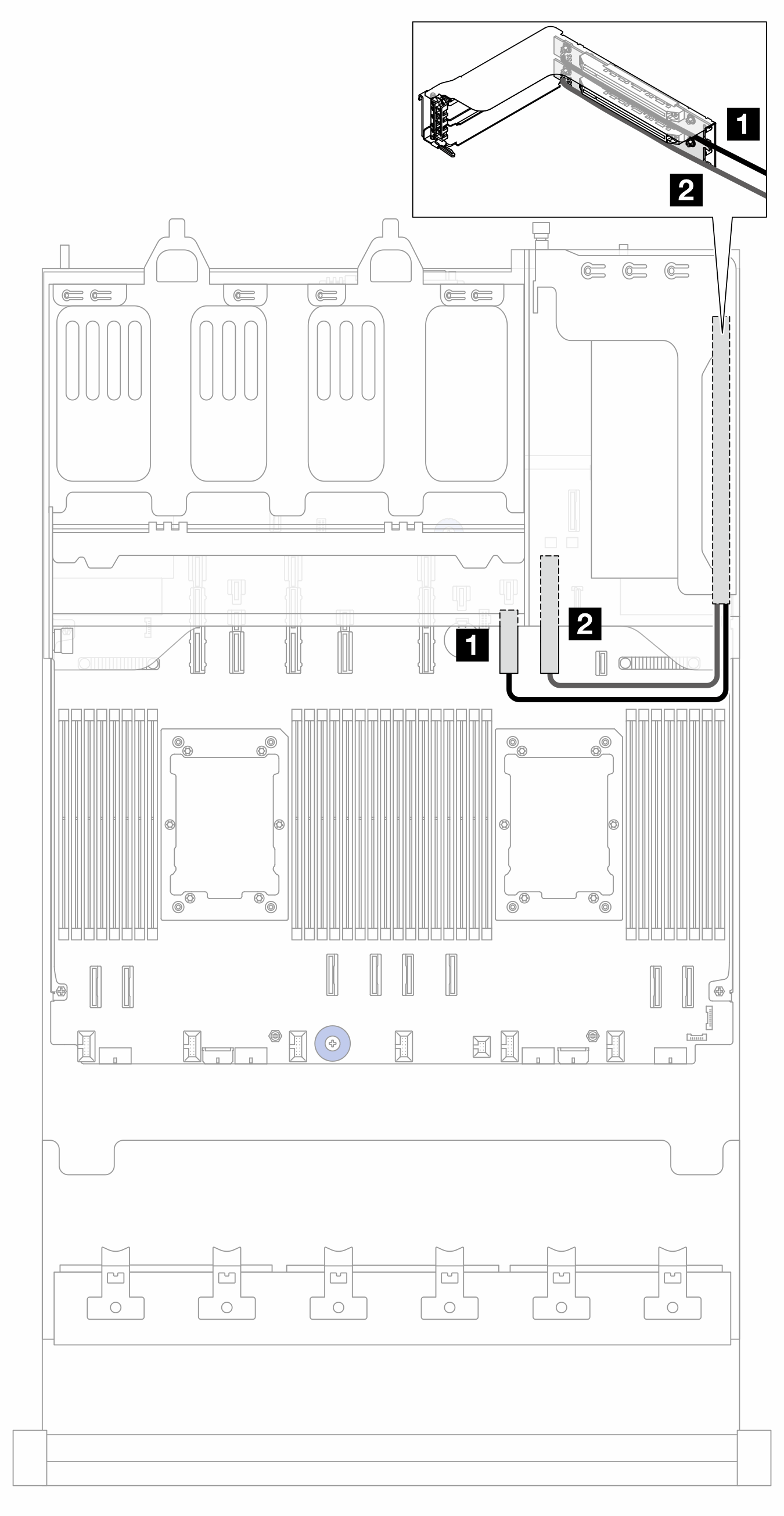

8 x 2.5 型背面ドライブ・ベイを搭載した構成のライザー・カードのケーブル配線​

始点	終点 (プロセッサー・ボード)	ケーブルの長さ
1 スロット 1 上のライザー・カード	1 PCIe および PWR 10	350 mm
2 スロット 2 上のライザー・カード	2 PCIe および PWR 9	300 mm
