E3.S バックプレーンのケーブル配線

このセクションでは、前面 E3.S ベイを搭載したサーバー・モデルのバックプレーンのケーブル接続について説明します。

サポートされている E3.S 構成

E3.S ドライブ・ベイを搭載したサーバー・モデルは、以下の構成をサポートします。


1T: E3.S ホット・スワップ・ドライブ、2T: E3.S 非ホット・スワップ CXL メモリー (CMM)

BP1

BP2

BP3

BP4

BP5

BP6

BP7

BP8

 プロセッサー 1


2x2T




4x1T



4x1T




2x2T



2x2T




4x1T



2x2T




2x2T

2x2T

2x2T




4x1T

4x1T

4x1T

4x1T



4x1T

2x2T

4x1T

2x2T



4x1T

2x2T

2x2T

2x2T

プロセッサー 2プロセッサー 1

4x1T



4x1T



2x2T



2x2T



4x1T



4x1T



4x1T



4x1T



2x2T



2x2T



2x2T



2x2T



4x1T



2x2T



4x1T



2x2T



4x1T

4x1T

4x1T



4x1T

4x1T

4x1T



2x2T

2x2T

2x2T



2x2T

2x2T

2x2T



4x1T

2x2T

2x2T



4x1T

2x2T

2x2T



4x1T

2x2T

4x1T



4x1T

2x2T

4x1T



4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

4x1T

2x2T

2x2T

2x2T

4x1T

2x2T

2x2T

2x2T

4x1T

2x2T

4x1T

2x2T

4x1T

2x2T

4x1T

2x2T

4x1T

4x1T

4x1T

2x2T

4x1T

4x1T

4x1T

2x2T

電源ケーブルの接続

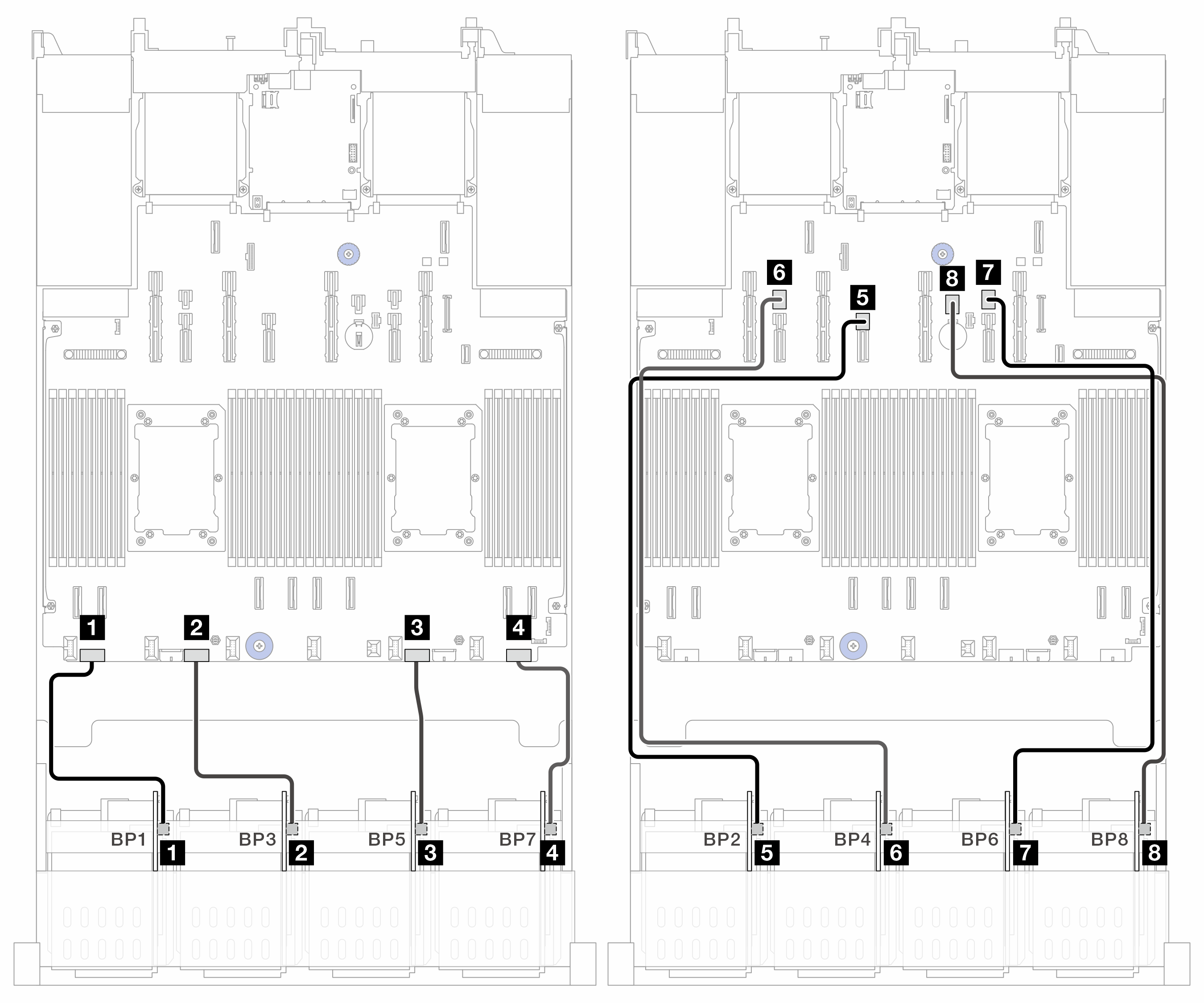

図 1. 電源ケーブルの接続

始点終点 (プロセッサー・ボード)ケーブルの長さ
1 BP1: PWR1 PWR 1250 mm
2 BP3: PWR2 PWR 2250 mm
3 BP5: PWR3 PWR 3250 mm
4 BP7: PWR4 PWR 4250 mm
5 BP2: PWR5 PWR 12700 mm
6 BP4: PWR6 PWR 23700 mm
7 BP6: PWR7 PWR 20700 mm
8 BP8: PWR8 PWR 21700 mm

信号ケーブルの接続

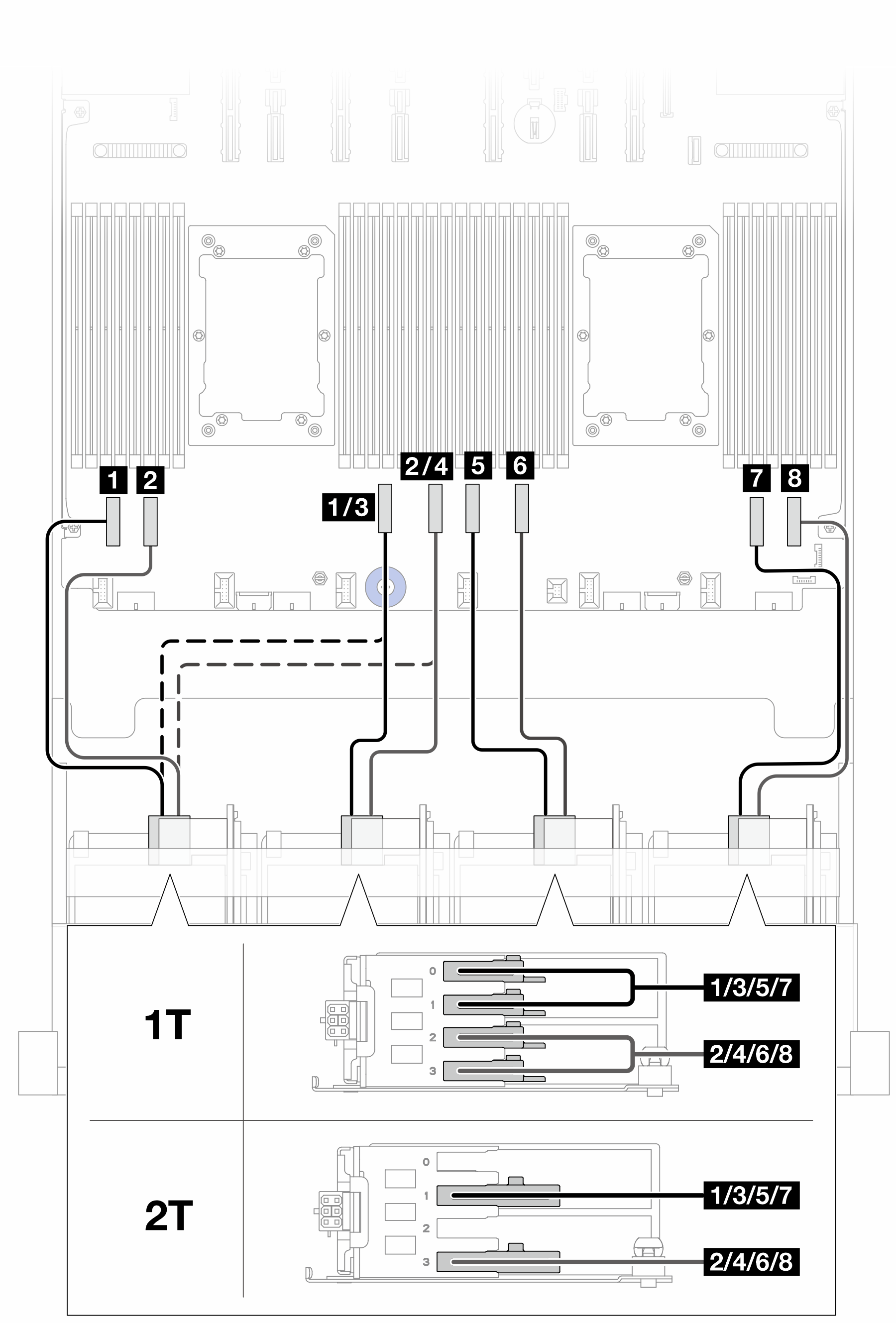

図 2. BP 1/3/5/7 用信号ケーブル接続

始点終点 (プロセッサー・ボード)ケーブルの長さ
1
  • BP1: ベイ 0-1 (1T)

  • BP1: ベイ 1 (2T)

1
  • PCIe 8 (BP3 が取り付け済みである場合)

  • PCIe 6 (BP3 が取り付けられていない場合)

300 mm
2
  • BP1: ベイ 2-3 (1T)

  • BP1: ベイ 3 (2T)

2
  • PCIe 7 (BP3 が取り付け済みである場合)

  • PCIe 5 (BP3 が取り付けられていない場合)

300 mm
3
  • BP3: ベイ 0-1 (1T)

  • BP3: ベイ 1 (2T)

3 PCIe 6300 mm
4
  • BP3: ベイ 2-3 (1T)

  • BP3: ベイ 3 (2T)

4 PCIe 5300 mm
5
  • BP5: ベイ 0-1 (1T)

  • BP5: ベイ 1 (2T)

5 PCIe 4300 mm
6
  • BP5: ベイ 2-3 (1T)

  • BP5: ベイ 3 (2T)

6 PCIe 3300 mm
7
  • BP7: ベイ 0-1 (1T)

  • BP7: ベイ 1 (2T)

7 PCIe 2300 mm
8
  • BP7: ベイ 2-3 (1T)

  • BP7: ベイ 3 (2T)

8 PCIe 1300 mm

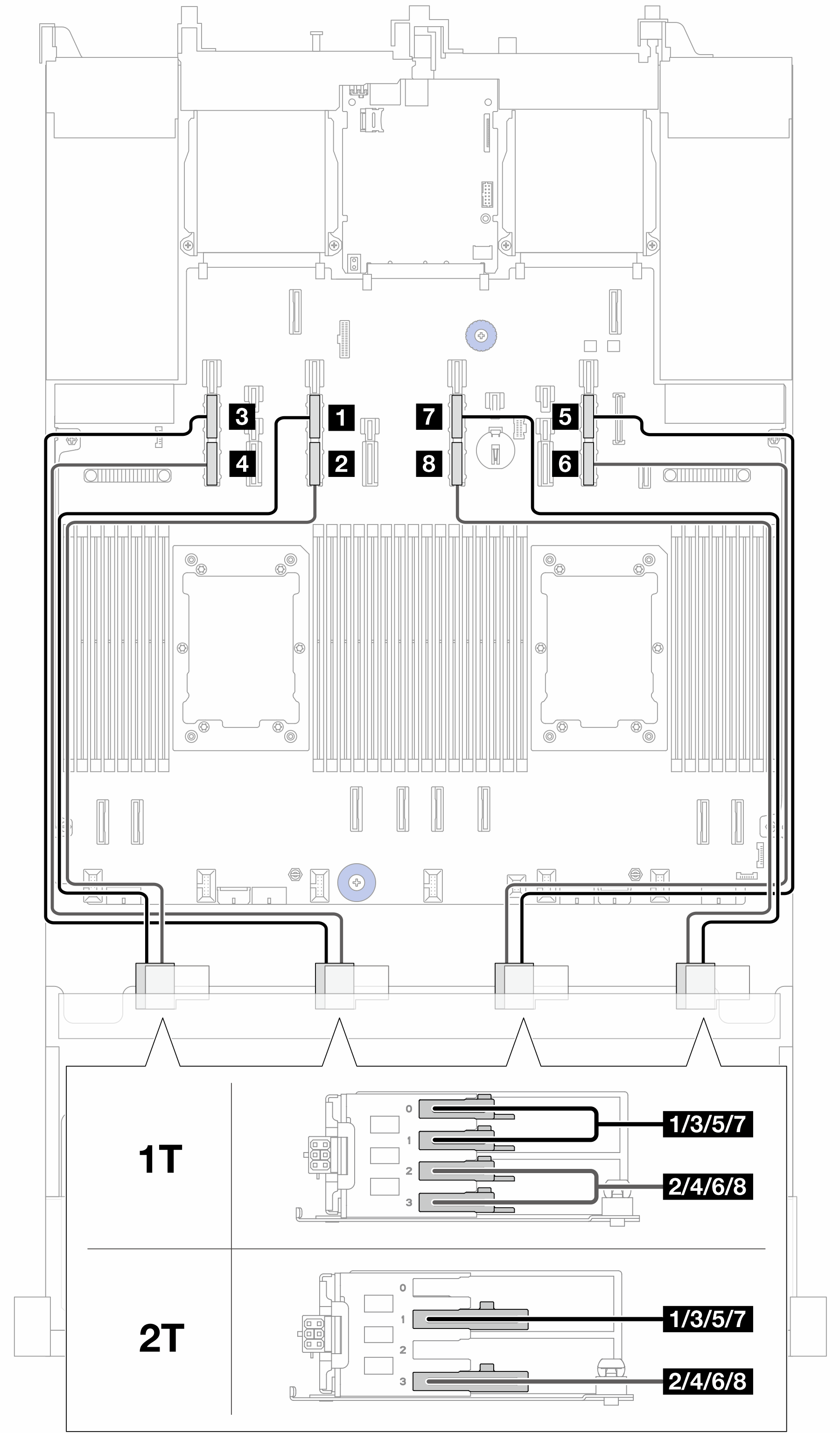

図 3. BP 2/4/6/8 用信号ケーブル接続

始点終点 (プロセッサー・ボード)ケーブルの長さ
1
  • BP2: ベイ 0-1 (1T)

  • BP2: ベイ 1 (2T)

1 PCIe 13A630 mm
2
  • BP2: ベイ 2-3 (1T)

  • BP2: ベイ 3 (2T)

2 PCIe 13B630 mm
3
  • BP4: ベイ 0-1 (1T)

  • BP4: ベイ 1 (2T)

3 PCIe 15A630 mm
4
  • BP4: ベイ 2-3 (1T)

  • BP4: ベイ 3 (2T)

4 PCIe 15B630 mm
5
  • BP6: ベイ 0-1 (1T)

  • BP6: ベイ 1 (2T)

5 PCIe 9A630 mm
6
  • BP6: ベイ 2-3 (1T)

  • BP6: ベイ 3 (2T)

6 PCIe 9B630 mm
7
  • BP8: ベイ 0-1 (1T)

  • BP8: ベイ 1 (2T)

7 PCIe 11A630 mm
8
  • BP8: ベイ 2-3 (1T)

  • BP8: ベイ 3 (2T)

8 PCIe 11B630 mm
